一、为什么电阻率卡在 16 MΩ·cm 上不去？
很多半导体 / 电子厂超纯水系统刚投产时，产水电阻率能稳定到 18.2 MΩ·cm，运行半年到一年后开始慢慢下滑到 16 MΩ·cm，然后卡在这里再也上不去。运营人员反复调大 EDI 电流、加大循环流量都收效甚微——问题其实不在 EDI 本体，而在它前面的 RO 产水水质。

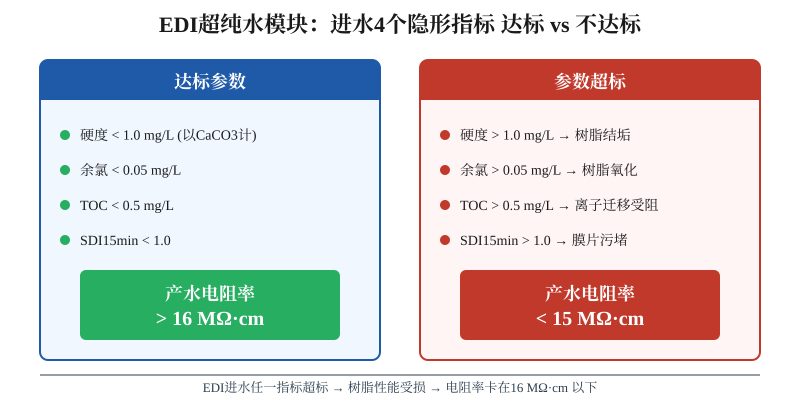

EDI 模块对进水水质的要求严格到接近「苛刻」：进水电导率必须 ≤ 20 μS/cm（建议 < 10 μS/cm），硬度 < 1.0 mg/L（以 CaCO₃ 计）、余氯 < 0.05 mg/L、TOC < 0.5 mg/L、SDI₁₅min < 1.0。这 4 个隐形指标里任何一个超标，EDI 模块产水电阻率的天花板就会从 18 MΩ·cm 直接掉到 15 MΩ·cm 以下，并且很难恢复。
二、4 个隐形指标，分别卡在哪里？
（一）硬度：树脂结垢的隐形杀手
硬度（Ca²⁺ / Mg²⁺）超过 1.0 mg/L 时，EDI 内部阳离子交换树脂会与浓水侧的 OH⁻ 形成 CaCO₃、Mg(OH)₂ 沉积，这是一个不可逆过程——化学清洗无法完全恢复树脂交换容量。结果：产水电阻率从 18 MΩ·cm 缓慢掉到 15 MΩ·cm，再也回不去。
某 12 英寸晶圆厂实测：RO 产水硬度 0.8 mg/L（看似达标但已临界），运行 1 年后 EDI 模块内部树脂结垢比例已达 18%，最终只能整体更换模块——单模块更换成本约 8-12 万元，停水损失另算。
（二）余氯：氧化树脂的慢性毒药
次氯酸（HClO）对聚酰胺膜和 EDI 离子交换树脂的氧化破坏不可逆。当进水余氯持续 > 0.05 mg/L 时，EDI 树脂骨架断裂、活性基团被氧化，6~12 个月内模块就可能报废。安全阈值是进水 ORP 控制在 < 200 mV，否则即使测得余氯「接近 0」，长期累积效应仍然存在。
（三）TOC：离子迁移的隐形路障
TOC 超过 0.5 mg/L 时，水中弱有机酸（如 CO₂、醋酸、硅有机物）会在 EDI 电场下部分解离成离子，被误算入「脱盐总量」，拉低产水电阻率的表观值。同时有机物会污染离子交换膜表面，堵塞离子通道，让模块「看着在工作，实则产水水质假象」。
（四）SDI：膜片污堵的早期预警
SDI₁₅min > 1.0 意味着进水中还有胶体、悬浮物、细菌尸体。这些颗粒会堵塞 EDI 膜片流道，造成淡水室压差升高、浓水室局部堵塞，最终导致模块内部「死水区」——产水电阻率随之波动下降，且这种堵塞很难在线清洗。
三、解决思路：从 4 个指标的源头抓起
针对上述 4 个隐形指标，标准做法是在 RO 产水箱之后、EDI 进水之前增设「四道防线」：
- 混床抛光（MB）：进一步把硬度降到 < 0.1 mg/L，作为硬度的最后一道拦截。
- 活性炭 + ORP 监测：余氯稳定降到 < 0.05 mg/L，ORP < 200 mV 才放行。
- 185 nm TOC 降解 UV：把 TOC 从 0.5 mg/L 降到 20 ppb 以下，去除弱有机酸干扰。
- 终端 0.2 μm 过滤器：SDI₁₅min 稳定 < 0.5，杜绝颗粒物进入 EDI 膜片。
这套组合拳打下去，EDI 模块的进水才能稳定满足所有指标，产水电阻率才有可能长期稳定在 18.2 MΩ·cm，模块寿命也能从常规的 3-5 年延长到 5-7 年。
四、真实项目里的典型调整
某 12 英寸晶圆厂超纯水系统，原设计为「原水 → RO → EDI」直连，未设独立抛光段。运行 1 年后电阻率从 18.2 MΩ·cm 缓慢降到 15.8 MΩ·cm。现场检测发现：
- 硬度：RO 产水 0.8 mg/L（临界，未达标）
- 余氯：活性炭饱和未更换，ORP 实测 280 mV（超标）
- TOC：进水 TOC 0.6 mg/L（超标 20%）
- SDI₁₅min：1.2（临界，未达标）
按「四道防线」改造后 3 个月复测：电阻率回升到 18.0 MΩ·cm 并保持稳定，EDI 模块寿命预期从 2 年延长到 5 年以上。改造投入约 35 万元，相对避免一次 EDI 模块整体更换（约 12 万元 × 3 套）就有显著收益。
超纯水系统的设计不能只看末端 EDI 模块的「铭牌性能」，4 个隐形进水指标才是电阻率能不能上 18 MΩ·cm 的真正天花板。当产水水质长期卡在 16 MΩ·cm 上不去，先别急着换 EDI 模块——回头查 RO 产水水质和预处理状态，90% 的问题其实都出在上游。
