恒压供水系统调试现场最常见：水泵每隔几分钟启停一次，半年烧坏3台电机，工程师反复调PID参数压不住——90%问题其实不在PID，而在更靠前的3个安装参数。这3个参数没装对，调变频器、调稳压罐、调PID全是徒劳。
一、问题症状：启停频繁、压力波动、电机烧毁
某住宅小区恒压供水项目，3台22kW主泵配变频控制柜，调试第一个月就异常：单台泵每小时启停8-12次（正常3-5次），管网压力在0.32-0.48MPa剧烈波动，6个月烧毁2台电机（每次损失约1.8万元）。
工程师反复调变频器PID（P从60%调到120%，I从10s调到30s），问题依旧。最终诊断：病根不在PID，而在3个安装参数。

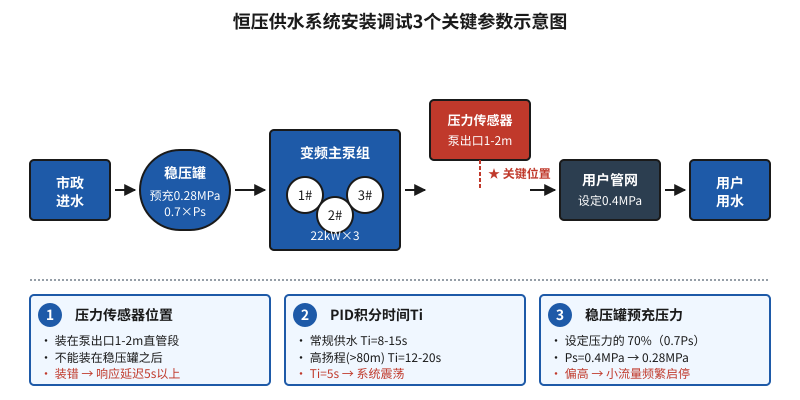

二、3个最关键的安装参数
1. 压力传感器位置：必须装在泵出口1-2m直管段
90%项目的传感器装错位置。常见错误：装在稳压罐之后、水泵出口弯头处、用户管网末端。错误代价：装在稳压罐后响应延迟5-8s，控制系统”看不到”真实压力，必然频繁启停；装在弯头处局部涡流使压力读数偏高10-15%；装在管网末端则用水时压力骤降才反馈，系统震荡。该项目原方案将传感器装在稳压罐后主管上，信号延迟约6s——PID怎么调都不对。整改：移到泵出口1.5m处直管段，响应延迟降至0.3s。
2. PID积分时间Ti：扬程决定基准值
PID参数不是”通用值”，由系统扬程决定：低扬程（≤50m）Ti=8-12s；中扬程（50-80m）Ti=10-15s；高扬程（≥80m）Ti=12-20s。该项目扬程85m，原调试按默认值Ti=5s——系统严重震荡。整改：Ti调到15s，系统稳定。判断标准：观察压力曲线，如果呈”过冲+回调”周期性震荡（类似正弦波），就是Ti太小；如果响应慢、压力爬升缓慢，就是Ti太大。
3. 稳压罐预充压力：必须等于0.7倍设定压力
稳压罐作用是吸收小流量波动、减少水泵启停。预充压力不对，要么起不到缓冲作用（小流量时泵仍频繁启停），要么响应不及时。经验公式：预充压力 = 设定压力 × 70%（0.7Ps）。该项目设定压力0.40MPa，原预充0.30MPa（75%Ps）——偏离经验值5个百分点，导致小流量（单户用水）时频繁启停。整改：预充调到0.28MPa（70%Ps），小流量启停次数从12次/小时降到5次。
三、关键参数对照表
| 参数 | 常见错误 | 正确做法 | 影响 |
|---|---|---|---|
| 传感器位置 | 稳压罐后/弯头处/管网末端 | 泵出口1-2m直管段 | 响应延迟0.3s vs 5-8s |
| PID积分时间Ti | 统一默认值5s | 按扬程8-20s分级 | 震荡 vs 稳定 |
| 稳压罐预充压力 | 凭感觉设定（0.3MPa） | 0.7×Ps=0.28MPa | 频繁启停 vs 缓冲有效 |
四、整改后实测效果
该项目整改后1周监测：启停频率从12次/小时降到5次/小时（-58%）；压力波动从±0.08MPa降到±0.02MPa（-75%）；吨水电耗从0.32kW·h降到0.24kW·h（-25%）。整改投入约2000元（传感器移位500元+人工），避免了半年内2台电机烧毁（约3.6万元损失）。
五、安装调试的3条铁律
1. 传感器位置优先于PID参数：位置错了，再好的PID也救不回来——把传感器装对位置，比把PID调好重要10倍。
2. PID参数必须按扬程分级：低、中、高扬程对应不同积分时间基准，不能用同一组参数套所有项目。
3. 稳压罐预充压力按经验公式：0.7倍设定压力是行业验证值，偏离超过±5%就会显著影响小流量工况。
恒压供水调试不是变频器参数的调整游戏，而是从安装阶段开始的工程问题。3个安装参数装对了，调试一次过；装错了，变频器调到怀疑人生也解决不了根本问题。下次调试遇到调不好的情况，先别急着动PID按钮——先查这3个位置。
