在半导体工厂的 Fab 厂房里，每生产一枚先进制程芯片，需要消耗约 3–8 吨超纯水。水中的金属离子、溶解氧、有机物和微粒，哪怕只有微量残留，都可能导致晶圆表面的薄膜沉积不均、刻蚀精度下降，直接影响芯片良率和性能。可以说，超纯水系统是半导体制造背后最关键的”隐形基础设施”之一。
半导体制造用水：三个无法妥协的核心指标
微电子行业对超纯水水质的要求，远高于普通工业用水标准。以 28nm 以下先进制程为例，水质参数需同时满足以下条件：
- 电阻率 ≥ 18.2 MΩ·cm（25℃）：相当于几乎零离子状态，水中总溶解固体（TDS）低于 0.055mg/L。
- TOC（总有机碳）< 5 ppb：有机物会在晶圆表面形成有机薄膜，干扰光刻胶附着力或导致镀膜缺陷。
- 微粒粒径 < 1 μm，颗粒数 < 10 个/mL：任何微米级颗粒落在晶圆上，都可能造成电路短路或开路。
传统自来水和普通工业纯水无法稳定达到上述标准。而一套设计合理的超纯水系统，不仅要实现水质目标，还必须在整个产水周期内保持稳定——Fab 生产线 24 小时不间断运行，任何水质波动都可能造成整批晶圆报废。
昌海 C 级超纯水 + EDI 组合方案：五级精制，稳定达标

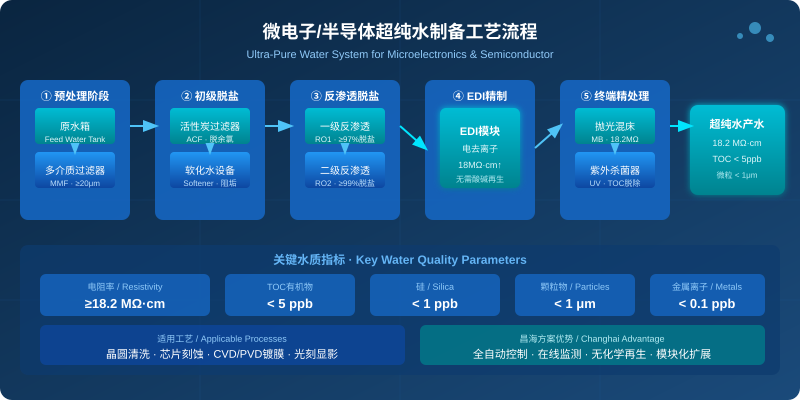

针对微电子/半导体行业的高标准用水需求，昌海环保整合 C 级超纯水设备与 EDI 电去离子模块，形成五级精制工艺路线：
- ① 预处理阶段：多介质过滤器去除悬浮物（≥20μm），活性炭过滤器吸附余氯和有机物，保护后续膜组件。
- ② 离子软化：软化水设备降低进水硬度，防止反渗透膜结垢，延长系统寿命。
- ③ 两级反渗透（RO1+RO2）：RO1 脱盐率≥97%，RO2 进一步提升至≥99%，大幅降低水中离子负荷。
- ④ EDI 电去离子精制：在电场作用下，残余离子被选择性透过离子交换膜去除，产水电阻率可达 16–18 MΩ·cm，且无需酸碱化学再生。
- ⑤ 终端精处理：抛光混床（MB）将水质提升至 18.2 MΩ·cm，紫外杀菌器（UV）分解有机物并灭菌，确保 TOC 稳定低于 5ppb。
为何选择 EDI 而不是传统混床？三个工程维度的对比
行业里有一个常见问题：EDI 与传统离子交换混床相比，谁更适合半导体用水？可以从三个维度来评估：
- 运行成本：传统混床需要定期使用大量酸碱进行化学再生，单次再生成本高、废液处理负担重；EDI 模块依靠电再生，连续运行即产即用，运营成本降低约 40%。
- 水质稳定性：混床出水水质随树脂饱和程度波动，需频繁监测和更换；EDI 系统通过电信号控制离子迁移，出水电阻率稳定，波动幅度小。
- 自动化程度：EDI 可接入 PLC 控制系统，实现远程监控和故障报警；混床再生依赖人工操作，标准化程度低。
昌海环保在实际项目中，通常将 EDI 置于二级反渗透之后，形成”RO+EDI+MB”的组合工艺，既保证了水质的极致纯净，也兼顾了系统的长期经济性和运维便利性。
定制化方案：昌海环保的全流程工程支持
每家半导体工厂的用水需求因制程节点、厂房布局和产能规划而不同，昌海环保可根据实际工况提供定制化的系统设计：
- 产水规模从 0.5 m³/h 到 50 m³/h 以上均可覆盖；
- 系统全自动控制，关键水质参数（电阻率、TOC、流量、压力）实现在线监测；
- 模块化设计，支持后期产能扩展，无需整体更换；
- 提供完整的 DQ/IQ/OQ 验证文件支持，满足半导体客户的合规审计需求。
对于微电子/半导体企业而言，超纯水系统不仅是设备投入，更是一项长期的质量基础设施。与专业的环保水处理伙伴合作，能够让晶圆制造团队将精力专注于核心工艺，而不必为水质波动担忧。
