在12英寸芯片制造工厂，每生产一片晶圆需要消耗约2000升至3000升的超纯水。任何微量的金属离子、有机物或细菌残留，都可能导致器件性能下降甚至整片晶圆报废。近年来，随着制程节点从28纳米向7纳米乃至5纳米推进，微电子制造企业对超纯水水质的容忍度已接近极限。在这一背景下，以反渗透（RO）+电去离子（EDI）为核心的全膜法工艺正加速替代传统的离子交换树脂技术，成为新建超纯水项目的主流选择。
微电子行业超纯水标准有多严苛？
芯片制造对超纯水水质的要求集中体现在三个维度：电阻率、溶解氧（DO）和有机物含量（TOC）。根据SEMI和ASTM标准，先进制程用超纯水电阻率需达到18.2 MΩ·cm以上，TOC低于5ppb，溶解氧控制在1000ppb以下，细菌总数要求近乎为零。
传统离子交换工艺的痛点在于：树脂需要频繁用酸碱再生，再生废液处理成本高；再生不彻底时会造成水质波动；且离子交换树脂本身是微生物滋生的温床，在后端若无UV杀菌，很容易引发细菌超标。这对于24小时连续生产的Fab厂而言，是运维中最大的不确定因素之一。
全膜法工艺如何实现”零添加”连续制水

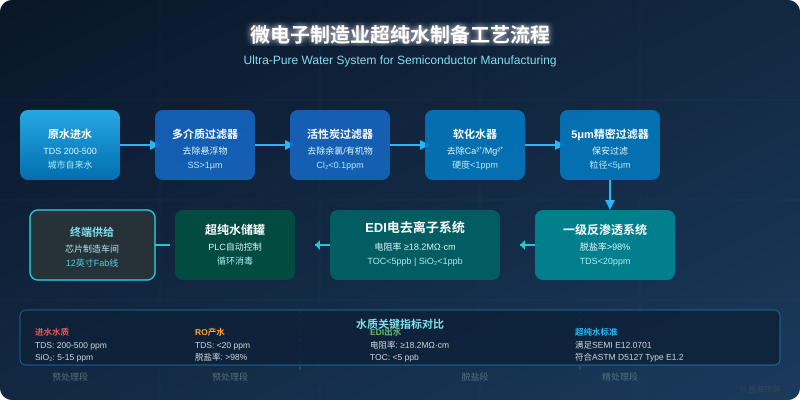

所谓全膜法，是指从预处理到精处理全程以膜分离技术为核心，辅以必要的物理和化学手段，而不再依赖化学再生工艺。昌海环保在微电子行业超纯水项目中推荐的典型工艺路径如下：
- 预处理段：多介质过滤器去除悬浮物（SS＞1μm）→活性炭过滤器吸附余氯及有机物（Cl₂残留＜0.1ppm）→软化水器去除钙镁离子（硬度＜1ppm）→5μm精密过滤器作为保安过滤。
- 一级反渗透（RO）：脱盐率可达98%以上，产水TDS低于20ppm，有效去除水中溶解盐分、有机物和微生物，是全膜法的核心脱盐单元。
- 电去离子（EDI）：在电场作用下利用离子交换膜和离子交换树脂连续去除残余离子，产水电阻率稳定在15-18.2 MΩ·cm，TOC＜5ppb，无需酸碱再生，真正实现连续稳定运行。
EDI模块的运行优势与选型要点
在微电子超纯水系统中，EDI模块承担着精处理的关键角色。相比传统混床离子交换，EDI的核心优势体现在三个方面：连续出水水质稳定、再生频率极低、运行成本可控。在实际项目中，EDI进水要求RO产水硬度低于1mg/L（以CaCO₃计），余氯低于0.05ppm，SDI15＜3，这是保障EDI长期稳定运行的必要前提。
昌海环保在为微电子客户配置EDI系统时，通常会综合考虑：模块串联级数（原水水质决定单级或两级串联）、回收率控制（通常75%-85%）、以及与后端终端精制单元（紫外杀菌+膜过滤）的衔接设计，确保整套系统在满负荷运行条件下水质余量充足。
运维中不容忽视的三个细节
- RO膜的微生物污染防控：夏季原水温度升高时，微生物繁殖加快，建议在预处理段增加非氧化性杀菌剂投加装置，并定期对RO膜进行化学清洗。
- TOC在线监测的必要性：EDI产水TOC应配置在线监测仪表，当TOC出现上升趋势时，需及时排查活性炭吸附柱是否穿透、UV灯管是否老化。
- EDI膜块的压差管理：运行中若发现EDI模块进出口压差持续上升，往往预示着膜堆内部出现了颗粒物淤积或严重极化现象，需要及时进行低压力冲洗或离线化学清洗。
微电子制造业的超纯水供给系统，本质上是为芯片良率服务的可靠性基础设施。在这一逻辑下，全膜法工艺以稳定、连续、低运维暴露的优势，已成为新建项目的首选技术路径。如果您正在规划新建超纯水站或对现有系统进行升级改造，欢迎与昌海环保的技术团队交流具体工况条件，获取针对您产线的定制化方案建议。
