在芯片Fab生产线上，超纯水（UPW）的质量直接决定器件良率。据国际半导体产业协会（SEMI）统计，晶圆清洗工序使用的水质若偏离标准，哪怕仅一个数量级，都可能导致光刻图形缺陷率上升3%~5%。对于一条月产能5万片的12英寸晶圆厂而言，这意味着每月数十万美元的损失。微电子行业水处理的核心矛盾，不在于有没有水，而在于水中究竟还有什么。
微电子行业超纯水的三个质量门槛
微电子制造对工艺用水的苛刻要求，体现在三个核心指标上：
- 电阻率 ≥18.2 MΩ·cm：相当于水中溶解性离子总量低于0.05 μg/L，任何残留的钠、钙离子都会在光刻胶显影环节产生图形走移。
- 溶解硅（SiO₂）＜2 μg/L：硅酸根一旦进入铜互连工艺，会在CMP（化学机械平坦化）环节形成微划痕，造成芯片开路失效。
- TOC（总有机碳）＜2 μg/L：有机物在光刻曝光时产生释气效应，导致光罩污染，增加Fab洁净室维护成本。

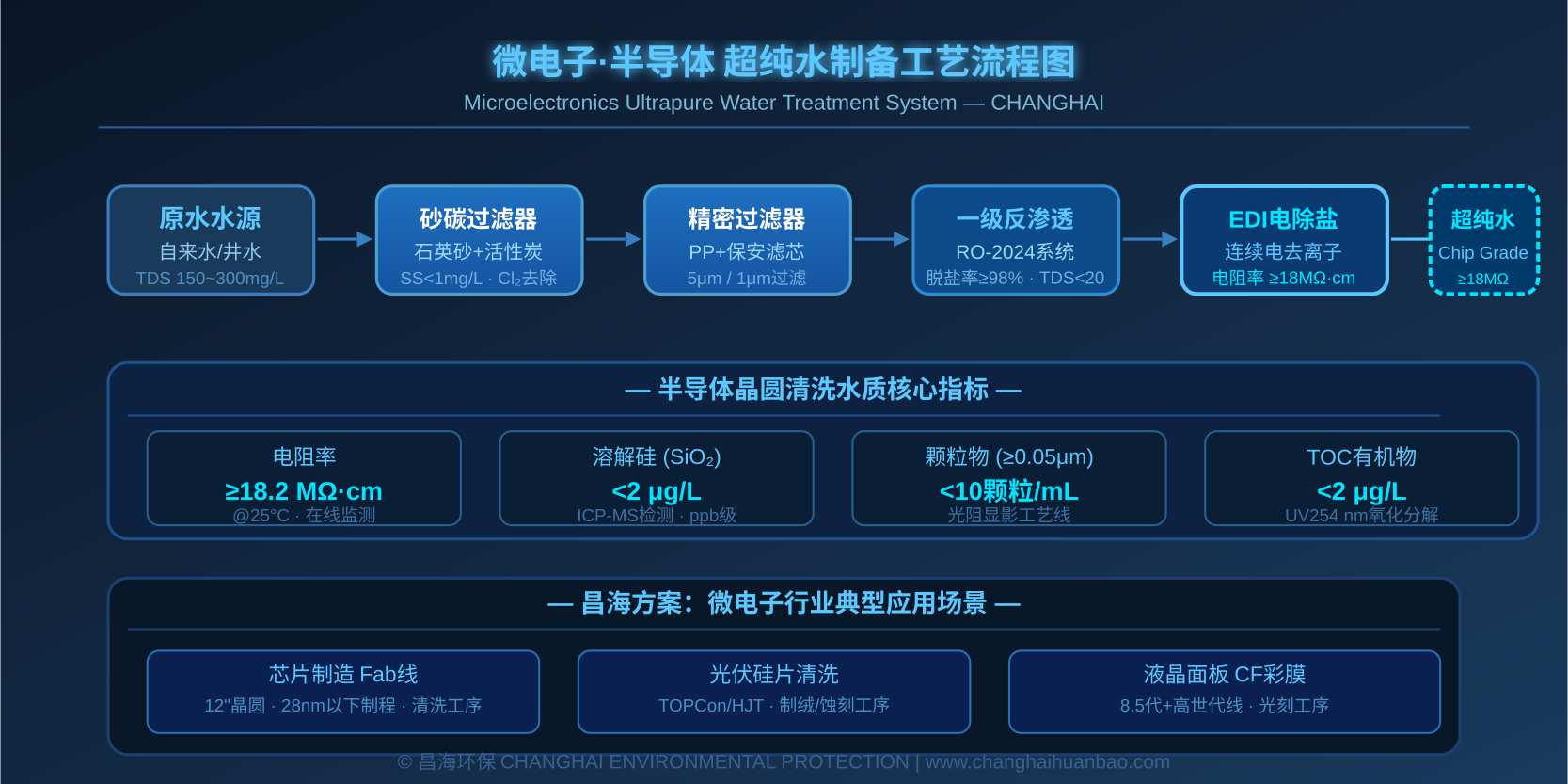

传统离子交换树脂法依赖定期再生，树脂饱和后释放的弱电解质会造成阶段性水质波动，难以满足连续生产的需求。全膜法工艺（预处理 + RO + EDI）恰好填补了这一空白。
第一段：预处理——拦截浊度与余氯
原水进入系统前，需通过石英砂过滤罐去除悬浮物（SS降至1 mg/L以下），再经活性炭过滤器吸附余氯和有机大分子。活性炭滤料对游离氯的去除率可达99%以上，可有效保护后续RO膜不被氧化降解。昌海环保标准预处理系统配置全自动反洗控制器，每72小时自动反洗一次，维持滤料表面洁净。
第二段：一级反渗透——脱盐率98%的核心屏障
经预处理的水进入一级反渗透单元，这是系统脱盐的第一道主力。昌海环保RO-2024反渗透主机采用进口复合膜元件，标准工况下脱盐率≥98%，产水TDS可降至20 mg/L以下。系统配置高压泵配合变频器调节，依据进水水质动态调整运行压力，在保证脱盐率的同时将能耗降至最低。对于进水TDS较高的地区，可串联二级反渗透进一步降低TDS至5 mg/L以下。
第三段：EDI电除盐——连续生产的水质心脏
EDI（连续电去离子）装置是全膜法系统的点睛之笔。它利用电渗析原理，在电场作用下将RO产水中残余的离子深度脱除，无需酸碱再生即可连续产出电阻率≥18 MΩ·cm的超纯水。昌海环保EDI单元标准配置美国进口树脂模块，产水率可达90%以上，单台设备产水量覆盖0.5~10 m³/h全系列需求。EDI浓水可回流至RO前端重复利用，系统整体回收率可达75%~85%。
三个典型应用场景，昌海方案全覆盖
芯片制造Fab清洗线：28nm及以下先进制程对水质的敏感度最高，昌海方案标配TOC在线监测+电阻率双探头，实时上传至SCADA系统，水质异常0.5秒内触发自动阀门切换，确保晶圆接触的每一滴水均达标。
光伏硅片制绒/蚀刻工序：TOPCon和HJT电池片在制绒环节对水质中的硅、磷元素极为敏感。昌海方案在EDI后增设精混床离子交换塔，作为终极把关，出水硅含量稳定＜1 μg/L。
高世代液晶面板彩膜（CF）线：8.5代及以上世代线对超纯水用量大（单线日耗水量可达2000 m³），昌海方案提供模块化组合设计，根据产能弹性扩容，避免一次性过量投资。
微电子行业水处理没有差不多 的容错空间，每一阶段工艺都是对前一段的查漏补缺。如果您正在评估新建产线的纯水系统方案，或现有系统面临升级扩容需求，昌海环保技术团队可提供从水质检测、方案设计到调试运维的全流程服务。
