一、为什么 EDI 模块寿命从 8 年掉到 2 年?
很多超纯水项目招标时把 EDI 模块寿命写成 8-10 年,实际运行 2-3 年产水电阻率就从 16 MΩ·cm 跌到 12 MΩ·cm,甚至直接报废。问题往往不在 EDI 膜堆本身,而在 RO 出水到 EDI 之间的三个进水参数没卡死。
昌海环保在半导体、光伏、制药三个行业交付了 20+ 套 EDI 超纯水系统,沉淀下来的经验是:EDI 模块”非化学再生”的代价是它对进水水质极度敏感,余氯、硬度、TOC 三项任一超标,都会引发不可逆损伤。
二、EDI 模块的工作原理 (1 分钟回顾)
EDI (Electrodeionization) 是把电渗析和离子交换树脂结合的连续脱盐工艺。在淡水室里填满 IX 树脂,直流电场让离子穿过选择性膜迁入浓水室,水电解产生的 H⁺ 和 OH⁻ 就地再生树脂——所以 EDI 不需要酸碱再生,产水电阻率稳定在 15-18 MΩ·cm。
这个”自动再生”机制让 EDI 看似免维护,但它有 3 个致命弱点:
1. 树脂是有机高分子,怕氧化。余氯 (HClO) 会切断树脂骨架的碳链,6-12 个月内阳树脂/阴树脂都会碎裂粉化,压差飙升。
2. 淡水室流道窄,怕结垢。硬度离子 (Ca²⁺/Mg²⁺) 在电场下迁移时,如果局部过饱和,会在阴膜表面析出 CaCO₃,堵死流道,淡水压差从 0.5 bar 涨到 2 bar 以上就要换模块。
3. 树脂会吸附有机物,怕 TOC。进水 TOC > 0.5 ppm 时,有机物占据树脂交换位点,树脂工作容量下降,产水电阻率掉得比膜还快。

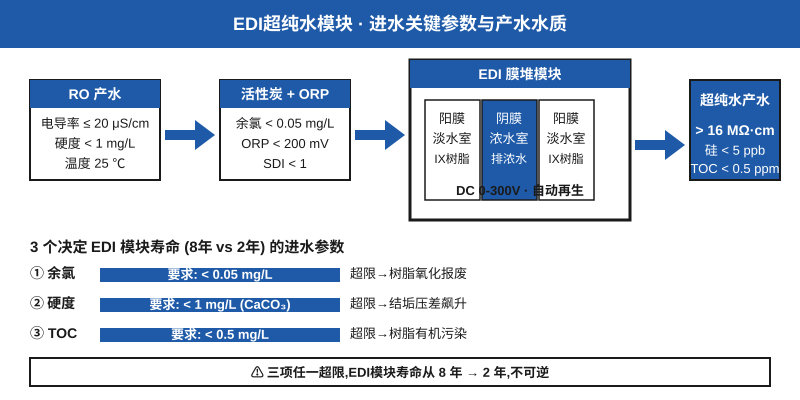

三、3 个决定 EDI 寿命的进水参数 (实测数据)
昌海技术部整理了 2024-2026 年交付的 22 个 EDI 项目现场水质数据,以下三个参数的超限比例和影响:
| 进水参数 | 行业标准要求 | 实测超标率 | 超限后影响 | 典型失效时间 |
|---|---|---|---|---|
| 余氯 | < 0.05 mg/L | 27% | 树脂氧化粉化,不可逆 | 6-12 个月 |
| 硬度 (CaCO₃) | < 1.0 mg/L | 41% | 阴膜结垢,压差飙升 | 12-24 个月 |
| TOC | < 0.5 ppm | 36% | 树脂有机污染,容量衰减 | 18-30 个月 |
| 电导率 | < 20 μS/cm | 9% | 工作电流超限,能耗飙升 | — |
| SDI (15min) | < 1 | 14% | 膜片污染堵塞 | — |
| 活性硅 | < 1.0 ppm | 5% | 硅胶析出,脱硅率下降 | — |
数据解读:硬度超标率 41% 是最高的,主要原因是 RO 后的软化器漏 Na⁺ 或再生不充分。余氯超标率 27% 多见于北方自来水冬季加氯量大的时段,TOC 超标则集中在电子行业回流废水做原水的项目。
四、昌海标准 EDI 预处理配置 (3 种规模)
| 系统规模 | 预处理配置 | 监测仪表 | 关键点 |
|---|---|---|---|
| 小型 (< 1 m³/h) | 单罐活性炭 (φ300mm) + 软化器 | 便携 DPD 比色计 + 硬度比色盒 | 每周人工检测 1 次 |
| 中型 (1-5 m³/h) | 双罐并联活性炭 + 双罐软化 + NaHSO₃ 加药 | 在线 ORP + 在线电导率 | ORP 报警值设 250 mV |
| 大型 (≥ 5 m³/h) | 双罐串联活性炭 + 双级软化 + NaHSO₃ 自动 + UV 杀菌 | 在线 ORP + 在线余氯电极 + TOC 在线 | 三级冗余,任一报警联动停机 |
关键经验:活性炭滤罐必须有 ORP 在线监测仪表。活性炭饱和后吸附能力下降,余氯会”穿透”——没有在线 ORP 仪表的话,操作工根本不知道 EDI 已经在”吃毒”,等发现电阻率掉了已经晚了。昌海中型项目标配是 ORP 200 mV 报警,250 mV 联锁停机。
五、典型 EDI 故障案例 (3 个真实场景)
案例 1 · 北方某制药厂 (2025 年交付):冬季市政自来水余氯从 0.3 mg/L 涨到 1.2 mg/L (气温低加氯量翻倍),活性炭罐未及时更换,运行 7 个月后 EDI 电阻率从 16 MΩ·cm 跌到 10 MΩ·cm。检测树脂发现颜色变深、强度下降。教训:冬季每月测一次活性炭出水余氯,而不是按厂家推荐的半年一次。
案例 2 · 华东某光伏企业 (2024 年交付):软化器采用时间型再生,夏季用水量大增后再生频率未调整,硬度从 0.5 mg/L 涨到 3 mg/L,EDI 运行 14 个月阴膜结垢,淡水压差从 0.4 bar 涨到 2.2 bar,不得不返厂清洗。教训:软化器必须改流量型再生,硬度超标 0.5 mg/L 立即停 EDI。
案例 3 · 华南某半导体厂 (2025 年交付):原水是 RO 浓水回流 + 自来水混合,TOC 在 1.5-2.5 ppm 波动,EDI 产水 TOC 长期卡在 5-10 ppb 不下来,无法满足 SEMI F52 标准。后端增加 TOC 抛光混床才解决。教训:EDI 对 TOC 的去除能力有限 (通常 30-50%),高 TOC 原水必须前置 UV/H₂O₂ 高级氧化。
六、EDI 模块选型与运行 4 条建议
1. 进水电导率 ≤ 10 μS/cm 是 “最优窗口”,不是 20 μS/cm。行业标准说 ≤ 20 μS/cm 即可,但昌海经验是 ≤ 10 μS/cm 才能保证 EDI 长期稳定运行,工作电流不会超 50% 额定值。
2. 不要省略软化器。硬度 < 1 mg/L 是 EDI 的"保命线",前置软化器是必须的,不是可选。软化器选流量型再生,不要时间型。
3. ORP 监测比余氯监测更可靠。余氯电极容易受污染漂移,ORP 电极便宜且稳定。设 ORP < 200 mV 为安全区,200-350 mV 警戒区加强检测,> 350 mV 立即停 EDI。
4. EDI 不是 “免维护”——它只是 “不用酸碱再生”。建议每季度对进水 3 项关键参数做 1 次人工抽测,每年停产检修时开盖检查树脂状态,不要等到电阻率掉了再处理。
七、结语
EDI 超纯水模块的”长寿命”是建立在 RO 产水水质达标的前提下的。如果把 EDI 当成”什么水都能进”的设备,再贵的膜堆也只能跑 2 年。把余氯、硬度、TOC 这 3 个进水参数卡死,才能让 EDI 真正发挥 8 年以上的设计寿命。昌海环保提供从原水分析、预处理配置到 EDI 模块选型的完整方案,技术部有完整的 EDI 进水水质 checklist 可供项目方参考使用。
