从 28 万的 EDI 模块说起
半导体清洗车间主任老李最近愁得睡不着——去年 12 月刚换的 EDI 模块（花了 28 万），现在产水电阻率只有 5 MΩ·cm，达不到 18.2 MΩ·cm 的要求。设备厂家上门拆检：阴离子交换膜发黄、阳树脂变脆、淡水室隔板有钙垢——典型的氧化+结垢复合损伤。
「我们 EDI 进水明明测过余氯，都在 0.05 mg/L 以下啊？」老李翻着化验单。
厂家工程师指着 ORP 在线监测曲线：「你看 6 月这几段，进水 ORP 多次冲到 350 mV 以上，对应余氯早已超过 0.1 mg/L。这才是 EDI 真正死因。」
这不是个案。UF+RO+EDI 这条标准超纯水路线，90% 项目后期 EDI 报废快，根源都出在 RO 进水预处理——但责任人往往是 RO 班组长，不是 EDI 维护员。
一、EDI 模块的「死亡曲线」：余氯是最狠的隐形杀手
EDI（电去离子）是 RO 之后的核心精脱盐单元，靠阳/阴离子交换树脂 + 选择性膜 + 直流电场连续去离子。和传统混床相比，EDI 无需酸碱再生、连续产水、产水电阻率能稳定在 15-18 MΩ·cm，是超纯水系统的「心脏」。但这颗心脏非常娇贵——尤其是对余氯。
1. 余氯对 EDI 四大组件的氧化破坏机制
- 阳离子交换树脂：HClO 氧化破坏 -SO₃⁻ 活性基团，树脂骨架断裂 → 软化能力丧失
- 阴离子交换树脂：季铵基团 -NR₃⁺ 被氧化降解 → 脱盐效率下降
- 阴离子交换膜：膜表面功能基团氧化 → 选择透过性降低
- 淡水室隔板/流道：有机材质老化脆化 → 压差升高、漏水
2. 行业实测寿命对比
进水余氯持续 > 0.05 mg/L 时，EDI 模块在 6~12 个月报废，比正常寿命（3-5 年）提前 2-4 倍。更隐蔽的是：余氯是累积损伤，0.1 mg/L 长期运行看不出即刻异常，但寿命缩短 50%~80% 是常态。水温每升高 10°C，氧化速度约翻倍——夏季故障率明显高于冬季就是这个原因。
二、另外两个隐形杀手：硬度和 SDI
1. 硬度 > 1 ppm → EDI 模块结垢、产水电阻率掉
EDI 进水硬度要求 < 1 ppm（以 CaCO₃ 计）。硬度离子（Ca²⁺/Mg²⁺）在 EDI 浓缩室富集后，超过溶度积就会形成碳酸钙/氢氧化镁结垢——堵塞淡水室隔板、压差从 0.5 bar 升到 2 bar，产水电阻率从 18 MΩ·cm 跌到 5 MΩ·cm。很多项目忽视前置软化器（钠离子交换器），直接让硬水进 EDI，3-6 个月就会出现上述症状。
2. SDI > 1.0 → EDI 树脂污染、不可逆污染
EDI 进水 SDI（15min）要求 < 1.0，比 RO 的 SDI < 4 严格得多。SDI 高的水含胶体、细菌、有机物，会堵塞淡水室、污染树脂表面。RO 进水 SDI 控制在 3 以下不代表 EDI 进水 SDI 也合格——RO 膜对胶体的截留不是 100%，下游必须再装一道 0.2 μm 终端过滤器或抛光混床保护 EDI。
三、3 个保护 EDI 模块的硬性要求
把 EDI 模块用满 3-5 年的项目，都做对了下面 3 件事：
1. 进水余氯 < 0.05 mg/L（ORP < 200 mV）
活性炭过滤（EBCT ≥ 6 min）+ ORP 在线监测是性价比最高的方案。亚硫酸氢钠还原可作深度保障，但过量投加会偏碱性、影响树脂寿命。建议每周至少 1 次便携式 DPD 比色法复核。活性炭滤料 6-12 个月必须更换，饱和后会滋生细菌反而污染 EDI。
2. 进水硬度 < 1 ppm（以 CaCO₃ 计）
RO 前面必须装全自动软化器，定期用饱和食盐水再生（盐耗 100-150 g/L 树脂）。不要为了省成本用「阻垢剂+RO」替代软化——EDI 对硬度的耐受窗口比 RO 窄得多。建议在 EDI 入口加在线硬度监测（< 1 ppm 报警），作为最后一道防线。
3. 进水 SDI < 1.0
RO 产水后必须装终端 0.2 μm 膜过滤器，并保留完整性测试（每 3 个月一次）。一旦 SDI 测值超过 1.0，立即排查上游 UF/RO 状态——大概率是 RO 膜污染或 UF 破损，需要化学清洗或更换。
写在最后

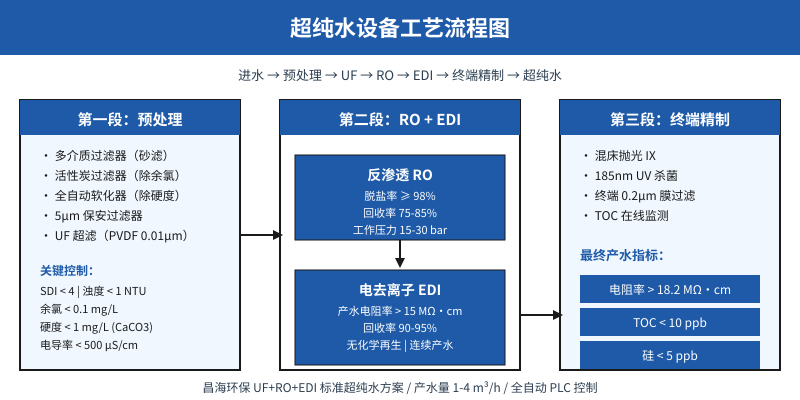

UF+RO+EDI 标准超纯水方案，覆盖 1-4 m³/h 全规格。EDI 模块选用国际品牌膜堆（Veolia E-Cell MK-3/MK-5、DuPont IONPURE），配套全自动软化器+活性炭+ORP 监测，从预处理开始把 EDI 进水三项硬指标控制到位，让 EDI 模块用到 3 年以上不是难事。
巴厘岛乌布生态度假村 80 m³/天 UF+RO+EDI 项目，已稳定运行 3 年，产水电阻率 > 15 MΩ·cm 仍在持续——这是「保护前置、EDI 后置」标准工艺最实际的证明。
