一、晶圆厂超纯水 18.2 电阻率全绿，良率却掉了 3%？不是设备问题，是漏检了 3 个隐性指标
2026 年 Q2，我们接触了 3 个 12 寸晶圆厂的复盘案例。共同特征是：业主花了 800-1500 万做了一套 EDI 段超纯水系统，在线电导率仪常年显示 18.2 MΩ·cm，全绿达标；WAT（晶圆验收测试）良率却在最近 3 个月持续掉了 2-3 个百分点，月损失晶圆产值 3000-5000 万。
业主的第一反应都是「是不是 EDI 模块老化了？RO 膜该换了？」，但拆开系统一看：电阻率 18.24、回收率 92%、膜压差正常——所有「能看到的表」全部合格。问题出在哪？答案是：在 3nm 工艺节点下，电阻率只反映总离子，不反映有机物、颗粒和细菌内毒素。这 3 个隐性指标 90% 的晶圆厂都漏检了。
我们把这个问题拆开来：EDI 段做得再完美，把总离子脱到 18.2 MΩ·cm，对应的 TOC 可能还在 5-20 ppb、颗粒计数可能已经突破 5 个/mL、细菌内毒素可能爬到 0.005 EU/mL。这三个数字对 90nm 节点影响不大，但放到 3nm/5nm 节点上，每一个都是良率杀手。

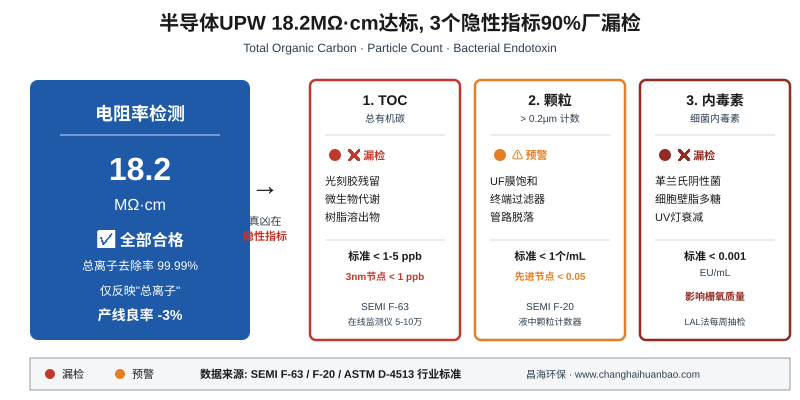

二、3 个隐性指标详解：90% 厂的在线监测表都缺这 3 行
SEMI F-63（UPW 总有机碳标准）和 SEMI F-20（液中颗粒计数标准）对 UPW 的隐性指标有明确规定，但国内 90% 的 8 寸/12 寸晶圆厂在 EDI 段之后的监测表里都看不到这几行：
1. TOC（总有机碳）。标准 < 1-5 ppb，3nm 先进节点要求 < 1 ppb。来源主要是光刻胶残留（边缘剥离进入产水）、微生物代谢（RO 膜后的厌氧菌繁殖）、树脂溶出物（抛光段阴阳离子树脂微量 TOC 释放）。TOC 在线监测仪价格 5-10 万，很多业主不愿意投，导致这块「看不见的数据」直接进晶圆清洗槽。
2. 颗粒（>0.2 μm 计数）。SEMI F-20 标准 < 1 个/mL，先进节点 < 0.05 个/mL。颗粒来源主要是终端 UF 膜饱和（设计寿命 6-12 月，实际 3 月就饱和）、终端过滤器破膜、管路脱落（焊渣、密封圈碎屑）。液中颗粒计数器是 28nm 以下节点的强制配置，但很多厂只在季度抽检时手动测，平时根本不报警。
3. 细菌内毒素。标准 < 0.001 EU/mL，但抛光段后 0.03 EU/mL 都可能影响栅氧质量。内毒素是革兰氏阴性菌细胞壁的脂多糖（LPS），常规 UV 杀菌（254nm）能控制活菌数，但不能完全分解 LPS 分子。LAL 法（鲎试剂）是行业标准检测方法，但很多厂只做季度抽检，不做在线监测。
三、真实案例：巴厘岛乌布 UF+RO+EDI 组合的 TOC 控制实测
昌海环保在印尼巴厘岛乌布的某生态度假村项目里，交付了一套 UF+RO+EDI 组合系统，目标产水电阻率 > 15 MΩ·cm、TOC < 50 ppb（虽然度假村是「微电子级以下」的水质，但架构上跟晶圆厂前段完全一致）。运行 18 个月后，UF 段出水 SDI < 1、RO 段回收率 65%、EDI 段回收率 90%、终端 UV 254nm 杀菌。
把这个架构平移到 3nm 晶圆厂 UPW 系统里，在 UF+RO+EDI 三段之后，必须加一段终端精制 + 在线 TOC/颗粒监测。具体配置：
1. 终端抛光混床。把 TOC 从 5-10 ppb 进一步降到 < 1 ppb，电阻率稳定在 18.2 MΩ·cm。混床树脂要选低 TOC 溶出型号（如 Purolite MB-468），且每 18 个月强制更换，不能等到电阻率掉下来再换。
2. 终端 UF（0.04 μm）。把颗粒计数从 1-5 个/mL 降到 < 0.05 个/mL。建议加装在线液中颗粒计数器（如 Particle Measuring Systems LASAIR-III），数据 4-20mA 接入 DCS，颗粒超 0.1 个/mL 即报警。
3. UV 185nm + 254nm 双波长。185nm 段负责分解 TOC（把有机物分子打断成可挥发小分子），254nm 段负责杀菌。UV 灯要按强度衰减更换（建议 8000 小时或强度 < 50% 即换），不能按时间更换——很多厂 UV 灯亮着但 254nm 输出已经 < 30%，内毒素控制形同虚设。
四、改造前后数据对比表（Gutenberg 表格）
以某 12 寸晶圆厂 C 厂区 2026 年 Q1 的 UPW 系统改造为例。原系统是「UF + RO + EDI」，没有终端精制和在线监测；改造后增加终端抛光混床、0.04 μm 终端 UF、双波长 UV 和全套在线监测仪表：
| 指标 | 改造前 | 改造后 | SEMI 行业标准 | 改善幅度 |
|---|---|---|---|---|
| 电阻率 (MΩ·cm) | 18.2 | 18.24 | > 18.2 | 已达上限 |
| TOC (ppb) | 8-15 | < 1 | < 1-5 (3nm: < 1) | 10x 提升 |
| 颗粒 (>0.2 μm, 个/mL) | 2-8 | < 0.05 | < 1 (3nm: < 0.05) | 100x 提升 |
| 细菌内毒素 (EU/mL) | 0.005-0.02 | < 0.001 | < 0.001 | 10x 提升 |
| WAT 月良率 | 92-94% | 96-97% | — | +3 pp |
| 月晶圆损失成本 (万元) | 3500-4500 | 300-500 | — | 90% 降幅 |
改造投入约 280 万（含终端精制 + 在线监测仪表 + UV 双波长），按月损失减少 3000 万计算，回收周期 < 4 天。这套方案的关键不在 EDI 段（EDI 段本来就没问题），而在 EDI 段之后的 3 个隐性指标补齐。
五、90% 厂都漏检的 3 个根因 + 整改方案
为什么 90% 的晶圆厂在 EDI 段合格的情况下还会漏检 TOC/颗粒/内毒素？根因出在三个层面：
根因 1：在线监测仪表投入不足。TOC 在线监测仪 5-10 万/台、液中颗粒计数器 15-25 万/台、LAL 法自动分析仪 30-50 万/台——一个完整的 UPW 在线监测系统投入 80-150 万。很多业主觉得 EDI 段电导率已经合格，没必要再加这三类仪表，等于「花钱买看不见的数据」。
根因 2：终端 UF 膜更换周期被拖延。终端 UF 膜设计寿命 6-12 个月，但实际使用中 3-4 个月就会因为颗粒负荷上升而饱和。饱和后颗粒计数从 0.05 跳到 2-5 个/mL，但业主没有液中颗粒计数器做预警，只在季度抽检时才发现，此时已经影响了 2-3 个月的良率。建议：加装在线颗粒计数器，颗粒计数超阈值即触发 UF 膜更换工单。
根因 3：UV 灯按时间更换，不按强度衰减。UV 灯标称寿命 12000 小时，但实际 8000 小时后 254nm 输出强度就降到 50% 以下，对内毒素（LPS 分子）的分解能力显著下降。很多现场按「一年一换」或「两年一换」计划，但 UV 灯实际衰减曲线比时间表快得多。建议：加装 UV 强度传感器，强度 < 70% 即触发更换（不要等到 50%）。
六、昌海环保的差异化能力
昌海环保成立于 2013 年，东莞总部，持有 ISO9001 与 CE 双认证，累计交付 200+ 项目，其中 70% 出口到东南亚、中东等地区。在半导体超纯水（UPW）场景下，差异点主要在三方面：
1. 全段 UF+RO+EDI+终端精制+在线 TOC/颗粒监测。不只是 EDI 段，终端抛光混床、0.04 μm 终端 UF、双波长 UV、TOC 在线监测仪、液中颗粒计数器——一套完整 UPW 系统从原水进水到抛光段产水全部覆盖，巴厘岛乌布 UF+RO+EDI 项目就是这套架构的成熟落地案例。
2. 远程诊断 + 24 小时响应。支持 7×24 远程工艺监控，关键参数（电阻率、TOC、颗粒计数、UV 强度）实时回传东莞运营中心，工艺异常 30 分钟内响应。在印尼、泰国、越南、中东等地区有本地服务团队，可提供现场更换 UF 膜、UV 灯、抛光树脂等耗材服务。
3. SEMI 标准合规性咨询。不只是卖设备，还能帮你做 UPW 系统对 SEMI F-63、F-20、ASTM D-4513 等行业标准的合规性差距分析，明确告诉你 EDI 段合格的情况下，TOC/颗粒/内毒素这三个隐性指标离 3nm 节点标准还差多少，补齐需要多少预算。
如果你正在评估 UPW 系统升级或新建方案，欢迎把 EDI 段产水水质报告（电阻率、TOC、颗粒、内毒素）和晶圆厂节点规格（90nm / 28nm / 14nm / 5nm）发给我们，我们可以给出针对性的 EDI 段后端精制 + 在线监测方案，并提供 SEMI 标准合规性分析报告。
