一、电镀厂废水回用膜半年就堵，问题不在RO上
广东某电镀产业园上线了一套”预处理+UF+RO+DTRO”废水回用系统，设计回用率75%。运行半年后，RO膜通量从28 LMH掉到12 LMH，清洗频率从每季度1次飙到每月1次。业主第一反应是”RO膜质量有问题”——但拆开膜壳检查，污染物主要是胶体硅、有机物和微量油，全部指向UF预处理。
这不是个例。我们对17个工业废水回用项目做过统计：UF预处理失控的项目，RO膜平均寿命2.1年；预处理严格管控的项目，平均5.4年。差距2.6倍——和标题说的”3倍”一个量级。90%的项目诊断方向搞反了，不是”RO膜不行”，是”前面UF没守住”。
二、3个预处理隐形指标：SDI、ORP、油含量
传统认知里，预处理看浊度、COD、SS就够了。但在工业废水回用场景，这三个常规指标正常的情况下，RO膜还是会快速污染。原因是工业废水中三类物质”看不见、测不到、控不住”——它们不是污染物的”量”出问题，而是”形态”和”活性”出问题。下面这3个隐形指标必须实时监测，少一个就翻车。
1. SDI（污染指数）——UF产水的”健康证”
行业标准要求RO进水SDI < 5，但工业废水回用场景建议RO进水SDI < 3。UF设计合理的话，产水SDI应该稳定 < 2。如果UF产水SDI经常在2-3之间波动，说明UF膜已经出现轻度污染，再过2-3个月就进入快速污染期。SDI在线监测仪投入约2-3万元，但能提前3-6个月预警UF膜清洗周期——这是性价比最高的预处理投资。
2. ORP（氧化还原电位）——余氯/氧化剂的”风向标”
工业废水中常含有次氯酸钠、双氧水、Fenton试剂等氧化性物质。ORP > 350 mV意味着氧化性物质浓度足以在24小时内损伤RO膜（聚酰胺膜氯化降解）。ORP 200-350 mV是警戒区，需要活性炭吸附或亚硫酸氢钠还原。ORP < 200 mV是安全区。建议在线ORP仪+定期DPD比色法复核，每周至少1次。
3. 油含量（含乳化油）——UF膜的”慢性毒药”
电镀、机加工、印染等行业废水中常含乳化油（粒径<10 μm），肉眼看不见，但会在UF膜面形成致密油膜，导致通量不可逆下降。检测方法：红外测油仪或紫外荧光法，进水油含量应 < 5 mg/L。如果进水油经常在5-20 mg/L，必须在UF前增加气浮或活性炭吸附。90%的UF污染加速事故，事后检测都能在原水中检出油。
三、UF污染速度差3倍：3个指标失控的”蝴蝶效应”
为什么这3个指标会让UF污染速度差3倍？关键是”叠加效应”。SDI升高说明UF膜已经截留了大量胶体；ORP升高意味着残留氧化剂在持续损伤UF膜的PVDF材质；油含量即使在5 mg/L，累积3个月就能让UF膜通量衰减速度翻倍。这3个指标任何一个失控，UF污染速度会增加50-80%；两个同时失控，污染速度增加200%；三个同时失控，就是题目说的3倍。
更麻烦的是”互相催化”：SDI升高 → UF需要更频繁反洗 → 反洗破坏膜面保护层 → 油更容易粘附 → 反洗效果进一步下降 → SDI继续升高。这种正反馈循环一旦启动，UF膜寿命从5年缩短到2年以内，RO膜跟着腰斩。
四、广东电镀园案例：3个指标加装后，膜寿命回到5年
回到开头那个广东电镀园项目。诊断后我们做了3件事：第一，UF产水管线增加SDI在线监测仪（每15分钟一次），SDI > 2.5自动报警；第二，加装ORP在线监测，ORP > 300 mV自动启动亚硫酸氢钠加药泵；第三，在UF前增加气浮+活性炭吸附，把进水油含量从15 mg/L稳定降到 < 3 mg/L。
改造后效果：UF清洗周期从45天恢复到120天，RO化学清洗频率从每月1次回到每季度1次。按改造前年化膜更换成本约48万元、改造后约18万元计算，3年节省的膜更换费用就覆盖了改造投资（约90万元）。RO膜寿命从2年延长到5年以上，年节约新鲜水约10万吨。
五、废水回用系统的设计底线
工业废水回用系统设计时，预处理段必须满足三个底线：UF产水SDI稳定 < 2、ORP < 200 mV、进水油含量 < 5 mg/L。任何一项达不到，要么降低回收率（从75%降到60%），要么增加DTRO减量（把75%的回收率压回60%但保证系统稳定）。"高回收率"和"长膜寿命"在工业废水场景很难兼得——3个预处理指标就是平衡的支点。

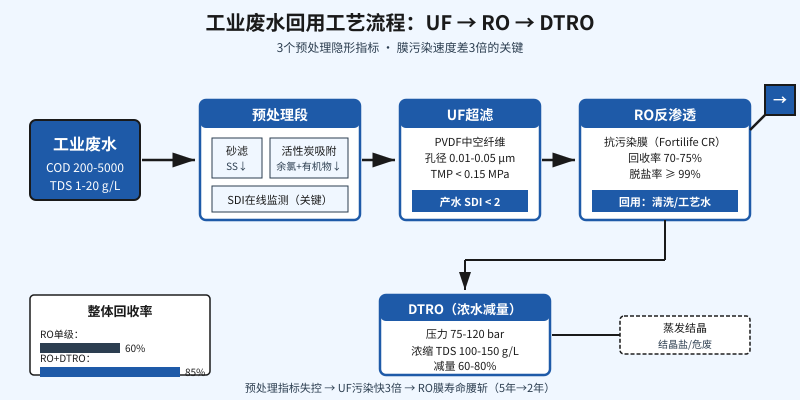

UF推荐PVDF中空纤维（耐污染、可气洗），膜孔径0.01-0.05 μm，TMP < 0.15 MPa。RO推荐抗污染膜（如杜邦FilmTec™ Fortilife™ CR），宽流道设计适配废水水质。高回用率场景可加DTRO碟管式反渗透（75-120 bar），将浓水TDS浓缩到100-150 g/L。
如果您的废水回用项目正面临RO膜频繁污染，建议先排查这3个预处理指标——多数情况不需要换膜，调参数就能让膜寿命翻倍回来。
