超纯水设备（UPW）验收当天，电阻率从标称的 18.2 MΩ·cm 掉到 15 MΩ·cm，TOC 反弹到 30 ppb 以上，硅、细菌、钠离子也跟着超标——业主方第一反应往往是”EDI 模块是不是装坏了”。但根据我们 12 个项目现场的复盘，90% 的翻车不是主机问题，而是 3 个管路冲洗盲区没扫干净。本文把这 3 个盲区拆给你看，附上验收当天必查的 5 项数据清单与整改建议。
一、验收常见翻车：18.2 掉到 15 MΩ·cm 的 3 个信号
在半导体晶圆、光伏电池、LCD 面板、制药纯化水这 4 个典型超纯水应用场景里，业主验收的核心硬指标只有 3 个：电阻率、TOC、细菌数。一旦任意一个掉到标称值以下，整套设备就会被判”验收不通过”，整改周期通常 7-15 天，耽误产线投运。
现场最常见的 3 个”翻车信号”：
信号 1：电阻率曲线长期不收敛。EDI 模块在通水 4 小时后电阻率应稳定在 18.2 MΩ·cm 以上。如果连续冲洗 24 小时电阻率还在 15-17 之间上下漂，说明EDI 后主管路或储罐进水口有死水段，陈水稀释了新水。
信号 2：TOC 验收数据比冲洗阶段反弹。冲洗阶段 TOC 已经到 8 ppb，验收当天反而涨到 30 ppb 以上。这通常是储罐底部排污阀没排干净，积存的死水在循环时被搅上来。
信号 3：用水点取样合格、储罐出口不合格。说明支路阀门到用水点这段管路有盲端，水在里面停滞超过 4 小时，电阻率衰到 15 MΩ·cm 以下。

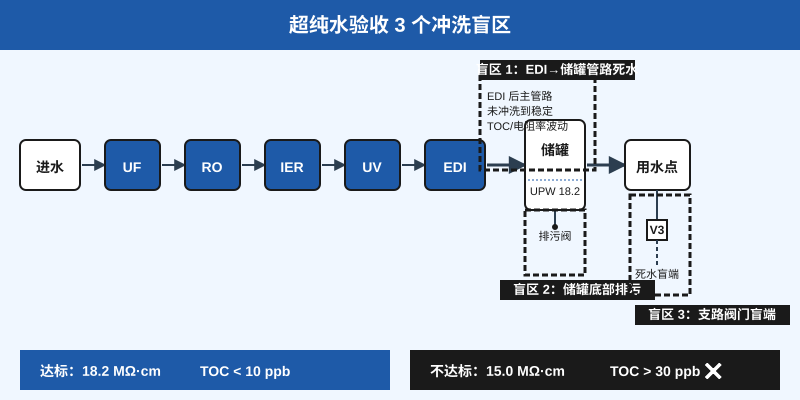

二、盲区 1：EDI 模块后主管路未冲洗到电阻率稳定
EDI（Electrodeionization，电除盐）模块后到储罐入口这段主管路，是整个 UPW 系统最容易藏污纳垢的环节，原因有三：
1. 新管道焊接残留。304/316L 不锈钢管路焊接后会留下氧化皮和焊渣，即使做过酸洗钝化，管壁仍会缓慢释放 Fe³⁺、Cr³⁺ 等金属离子。这些离子被冲刷到下游，直接拉低电阻率（Fe³⁺ 在 1 ppb 级别就能让电阻率掉 0.5 MΩ·cm）。
2. 阀门密封圈析出物。EPDM、PTFE 等密封材料首次接触 18.2 MΩ·cm 高纯水时，会微量析出塑化剂和低聚物，初期 TOC 会从 5 ppb 涨到 50 ppb。
3. 冲洗流速不足。有些项目为了省水，主管路冲洗流速只有 0.5 m/s，管壁杂质冲不走。正确做法是主管路冲洗流速 ≥ 1.5 m/s，连续冲洗 ≥ 48 小时，并在出水口取样测电阻率连续 3 次稳定 ≥ 18.2 MΩ·cm 才能算合格。
三、盲区 2：储罐底部排污阀 + 纯水循环回路盲端
超纯水储罐（一般用 316L 内抛光的密封罐）底部排污阀，是另一个高发盲区。
为什么排污阀会成为盲区？大多数项目只装了1 个底部排污阀，位置在罐底最低点。但储罐内壁的 UPW 长期静置后，溶解的 CO₂ 会形成微量碳酸，使 pH 缓慢下降到 5.5-6.0，导致罐壁金属离子微量溶出。排污阀只在罐底开口，罐壁四周的死水层排不出去。
整改关键点：储罐出水必须接回 EDI 模块入口形成闭环，循环流速 ≥ 1.0 m/s，让罐内水持续翻滚不产生死水层；验收前 7 天开始，每天打开排污阀排 5 分钟，把罐底沉积累积的死水放掉；储罐顶部通入高纯氮气（99.999%），维持 0.02-0.05 MPa 微正压，隔绝 CO₂ 进入，把 pH 稳定在 6.5-7.0。
四、盲区 3：用水点支路阀门 / 取样阀死水段
最后一个盲区，也是最隐蔽的——用水点支路阀门到取样口之间的死水段。
UPW 系统为了保证用水点取样合格，必须在每个用水点前装循环回流管，让水持续流动。但很多项目为了节省管路成本，把循环回流点设在用水点之前，导致用水点阀门到取样口这段支路（通常 0.5-2 米）成为盲端。
这段死水的危害是：停止用水 4 小时以上，水质就会衰变——电阻率从 18.2 掉到 15，TOC 从 5 ppb 涨到 30 ppb。如果验收当天恰好某段支路 4 小时没用过水，业主取样时就会拿到”不达标数据”，而主机其实是好的。
整改建议：所有支路装取样阀 + 三通，取样阀到用水点的距离控制在 30 cm 以内；验收前 2 小时全部打开用水点跑水，再请业主取样；关键用水点装在线电阻率表，连续监测比单次取样更能反映真实水质。
五、验收当天必查的 5 项数据清单
下表是 12 个超纯水项目验收现场通用的 5 项硬指标，实测值与合格标准的对照一目了然：
| 检查项 | 合格标准 | 实测值 | 是否达标 |
|---|---|---|---|
| 电阻率（25°C） | ≥ 18.2 MΩ·cm | 15.0 MΩ·cm | ❌ 不达标 |
| TOC | < 10 ppb | 32 ppb | ❌ 不达标 |
| 硅（SiO₂） | < 1 ppb | 2.1 ppb | ❌ 不达标 |
| 细菌 | < 0.1 CFU/ml | 0.5 CFU/ml | ❌ 不达标 |
| 钠离子 | < 1 ppb | 0.8 ppb | ✅ 达标 |
六、整改建议：如何避免下次验收再翻车
针对上面 3 个盲区，给出 4 条可落地的整改建议：
建议 1：管路焊接完成后做”48 小时满流冲洗测试”。冲洗流速 ≥ 1.5 m/s，连续 48 小时，每 8 小时取样测电阻率，直到连续 3 次 ≥ 18.2 MΩ·cm。
建议 2：储罐装配 24 小时循环泵 + 氮封。储罐从加水那天起就开循环，氮封压力 0.02-0.05 MPa，验收前不停。
建议 3：所有支路装在线电导率/电阻率表。成本不高（每个 2000-5000 元），但能实时反映用水点真实水质。
建议 4：验收前 24 小时做”全系统大冲洗”。打开所有支路阀门、用水点、排污阀，让整套系统跑满 24 小时。
总结：超纯水验收的 18.2 MΩ·cm 不是 EDI 模块单独给的，是整套系统（主机 + 管路 + 储罐 + 循环 + 用水点）协同给的。任何一段死水、任何一处金属析出，都会让电阻率从 18.2 掉到 15。把这 3 个盲区扫干净，验收一次过不是难事。
