超纯水系统的 RO+EDI 主机出水达到 18.2 MΩ·cm 后,很多项目验收时电阻率合格,但用 3-6 个月后就开始掉到 17.5 甚至 16.5 MΩ·cm。这种二次污染 90% 的根源不在主机,而在分配管路——选错材质或装错工艺,18.2 MΩ·cm 的水质到达使用点时衰减 5-10%,直接卡掉一批半导体和光伏清洗工艺的红线。结合三个真实项目案例,本文拆解 3 个最常见的管路材质陷阱和对应调参。

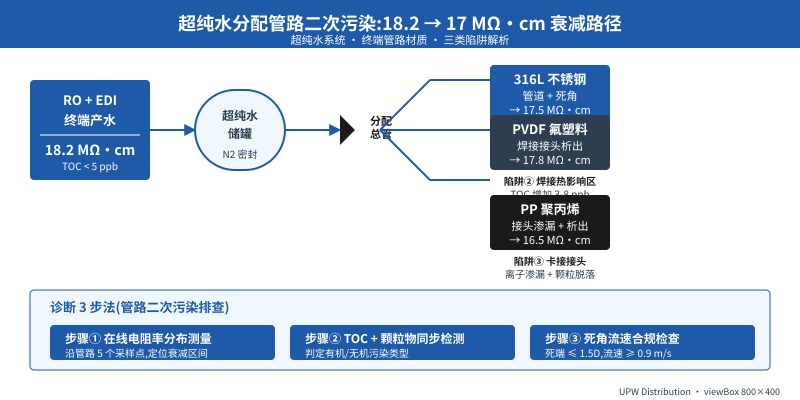

一、3 个材质陷阱各自的问题
1. 316L 不锈钢死角析出
316L 是超纯水管路主流材质,但死角 ≥ 3D(死端长度 ≥ 3 倍管径)是常见违规——某 12 寸晶圆厂分配支管末端的取样阀后留了 80 mm 死端,管径仅 DN15,实际死角 5D 以上。运行时流速仅 0.4 m/s,死端内积水形成离子富集区,使用点电阻率从主管的 18.2 MΩ·cm 衰减到支管末端 17.5 MΩ·cm(实测),颗粒数从 < 1 个/L 涨到 8 个/L。
2. PVDF 焊接热影响区 TOC 析出
PVDF 适合弱酸性高纯水,但热风焊接的热影响区(HAZ)温度达 280℃,母材在高温下部分氧化降解,初期冲洗 24 小时 TOC 从 5 ppb 涨到 13 ppb。某光伏超纯水项目用 PVDF 管路,运行 3 个月后使用点 TOC 从 5 ppb 涨到 12 ppb,卡在光伏清洗工艺 8 ppb 红线——查源头不在 EDI,问题就出在焊接接头。红外焊接或承插粘接比热风焊的 TOC 析出低 60% 以上。
3. PP 聚丙烯卡接接头渗漏
PP 材质价格低,常被用于成本敏感项目的分配支管。但 PP 的卡接接头(Compression fittings)在长期高压循环下会出现微渗漏——某电镀超纯水项目 PP 管路运行 8 个月,使用点电阻率从 18.0 MΩ·cm 掉到 16.5 MΩ·cm,TOC 涨到 20 ppb,远超半导体清洗 10 ppb 要求。接头位置 Na⁺ 渗漏 + PP 颗粒脱落是 PP 不适合做主分配管路的根本原因。
二、3 个核心参数:流速、死角、焊接
避开 3 个材质陷阱的关键不是全部换成 316L,而是控制 3 个核心参数。
1. 主管流速 ≥ 0.9 m/s,支管末端 ≥ 0.6 m/s
SEMI F57 标准要求超纯水主管流速 ≥ 0.9 m/s,支管末端不低于 0.6 m/s。流速过低会形成边界层离子富集,过高则引起颗粒物冲脱。某 LCD 项目把支管从 DN25 缩径到 DN15,使用点流速从 0.4 m/s 提升到 1.2 m/s,电阻率恢复 0.3-0.5 MΩ·cm——单纯改管径,没换材质,问题解决。
2. 死角 ≤ 1.5D(管径倍数)
所有支管末端的取样阀、压力表、流量计后必须做到死角 ≤ 1.5D,最好 ≤ 1.0D。隔膜阀(diaphragm valve) + 零死角设计是关键。SEMI 标准对支管死端的限值是 4D,但实际 1.5D 是更安全的工程值——留 1.5D 以内的缓冲,即便阀门内漏也能保证使用点水质。
3. 焊接工艺 + 内表面 EP 处理
316L 焊接需要氩弧焊 + 内表面电解抛光(EP 处理),焊缝处粗糙度 Ra < 0.4 μm。某电子厂项目用普通氩弧焊但没做 EP,焊缝处 Ra 1.2 μm,使用点颗粒数 30 个/L,远超 1 个/L 红线。全自动轨道焊 + EP 处理是行业标准做法,人工氩弧焊的焊缝一致性差 30% 以上。
三、3 步诊断法(管路二次污染定位)
发现使用点水质衰减时,按以下 3 步法定位问题源头:
1. 在线电阻率分布测量
沿管路 5 个采样点(储罐出口、主管中部、支管入口、支管中部、使用点前 200 mm)同时装在线电阻率仪,24 小时连续记录。衰减区间判定:使用点前 200 mm 衰减但主管不变 → 管路问题;主管也开始衰减 → 主机问题。两者都能在 1 小时内定位。
2. TOC + 颗粒物同步检测
取样做 TOC 和在线颗粒计数(>0.05 μm)。TOC 涨但颗粒不涨 → 有机污染(焊接析出、密封圈);颗粒涨但 TOC 不涨 → 无机颗粒(PP 脱落、锈蚀);两者都涨 → 接头渗漏。三个组合对应三个不同整改方向,不要一刀切换管路。
3. 死角流速合规检查
用便携流量计或 CFD 软件检查每个支管末端的流速,流速 < 0.6 m/s 或死角 > 3D 的位置要立即整改——改支管管径、加循环泵、或重新选阀。这一步往往被忽略,但 90% 的二次污染源都来自这几个不合规点。
结语
超纯水分配管路是 18.2 MΩ·cm 衰减的最后一道关,也是最容易忽视的环节。3 个材质陷阱(316L 死角、PVDF 焊接、PP 接头)+ 3 个核心参数(流速 0.9 m/s、死角 1.5D、氩弧焊 + EP)是行业经验的最小集。具体项目的管路设计,需要根据使用点水质要求(电阻率 / TOC / 颗粒)、管路长度、循环方式综合评估——从 RO+EDI 主机到使用点,任何一段管路都可能成为二次污染源,选对材质 + 装对工艺,18.2 MΩ·cm 才能真正稳定送达。
