很多垃圾填埋场的运营负责人都会发现,DTRO膜柱进水压力从75 bar慢慢爬升到90 bar,产水量却越来越少,这种”压力上去了、产水下来了”的现象,90%的渗滤液项目都遇到过。问题往往不在膜本身,而在膜柱级数算少了——一级DTRO处理TDS 25000 mg/L的渗滤液,回收率最多到45%;而二级串联可以把回收率推到75%以上。这1个级数算法,直接决定了设备投资和运行成本能不能算得过来账。
一、为什么压力会从75 bar爬到90 bar
DTRO碟管式反渗透设计运行压力是75-120 bar,刚启动时75 bar就能产出合格产水。但运行3-6个月后,操作压力普遍会被动抬升到85-95 bar,这并不是泵的故障,而是膜面污染和浓差极化累积的结果。
1. 宽流道并不等于不堵塞
DTRO的核心优势是碟片形成的2mm宽流道,远大于常规卷式RO的0.5-0.8mm流道,理论上抗污染能力强很多。但渗滤液里的COD 5000-15000 mg/L、氨氮1000-2500 mg/L,长期冲刷下膜面还是会形成一层凝胶层。一旦凝胶层累积,就必须用更高压力才能把水”挤”过去——这就是压力爬升的根本原因。
2. 浓差极化让有效压力打了折扣
碟片上的水流虽然湍流程度高,但靠近膜面仍然存在边界层,边界层里的盐分浓度可以是进水浓度的1.5-2倍。要克服这个额外渗透压,实际工作压力就要比理论值高出15-25 bar。所以75 bar设计压力在实测中往往要跑到90 bar以上,这是DTRO的”隐性税”。
二、1个膜柱级数算法,90%项目都算错了

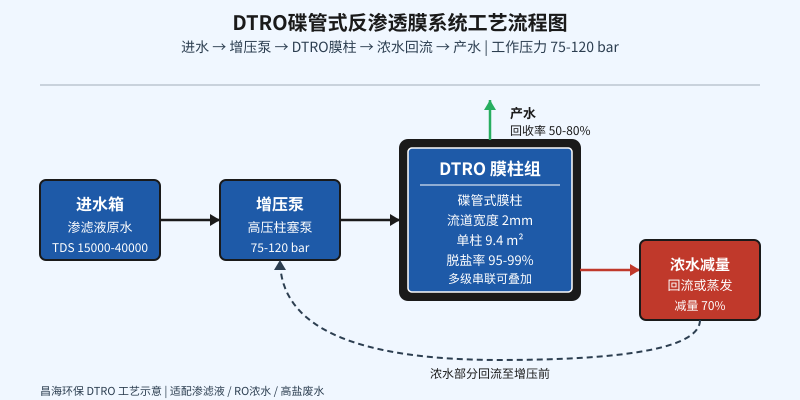

DTRO膜柱不是装得越多越好,而是要算”级数”。所谓级数,就是浓水是否进入下一组膜柱继续浓缩。简单算法是: 目标回收率 ÷ 单级最大回收率 = 所需级数。单级DTRO的最大回收率受限于浓水侧的渗透压,当浓水TDS接近100 g/L时,即使压力加到120 bar也很难再挤出淡水。
1. 一级DTRO的极限
处理进水TDS 15000 mg/L的渗滤液,一级DTRO回收率可以做到55-65%;处理TDS 25000 mg/L的高浓度老龄渗滤液,一级只能做到40-50%。如果项目目标是”日产200 m³产水、剩余浓水尽量少”,一级方案根本算不过来。
2. 二级串联的真实收益
二级DTRO把一级浓水(已经浓缩到TDS 50000-70000 mg/L)再次加压进入第二组膜柱,系统总回收率可以推到75-85%,最终浓水量减少40-50%。从全生命周期算,虽然多了一组膜柱投资,但每年节省的浓水处置费(危废处置成本约3000-5000元/吨)可以在2-3年内覆盖多出的设备成本。
3. 浓水回流比的影响
除了级数,浓水回流比也是关键参数。回流比从50%提到100%,可以让单级回收率从40%提到60%,但回流比过高会让膜柱进水TDS被”叠加”升高,得不偿失。一般建议回流比控制在80-150%之间,具体要看进水浓度和膜柱耐受上限。
三、真实案例:某省会填埋场应急项目的级数选择
某省会城市垃圾填埋场雨季渗滤液激增,需要日处理150 m³应急项目,水质COD 8000 mg/L、氨氮1800 mg/L、TDS 12000 mg/L。如果按一级DTRO设计,产水只能做到65 m³/天,远低于目标。
1. 方案调整
改为两级DTRO串联后,一级处理70%负荷回收率60%,二级处理一级浓水回收率40%,系统总回收率76%,日产产水114 m³,浓水仅36 m³(减量76%)。DTRO工作压力75-90 bar,产水COD <100 mg/L、氨氮<15 mg/L,满足GB 16889-2008表二标准。
2. 关键运行参数
该项目连续运行3个月,单根膜柱寿命按设计可达2-3年(渗滤液工况下)。运行期间每2周进行一次化学清洗,清洗顺序按”碱洗→酸洗→水冲”严格执行,通量恢复率稳定在90%以上。
DTRO膜柱级数选择不是简单的”加一台”,而是把进水浓度、目标回收率、浓水处置成本、膜柱寿命四个变量放进同一个算式。当压力从75 bar爬到90 bar的时候,工程师先别急着换膜或加泵,先把这个1个膜柱级数算法拿出来重算一遍——多数情况下,加一级比换膜更划算。
