超滤膜化学清洗后通量只恢复到初始值的75%？运维人员第一反应往往是”药剂浓度不够””清洗时间不够”，实测下来发现是反洗参数的设置逻辑就搞反了。典型案例：UF膜 TMP 从初始 0.08 MPa 三个月涨到 0.15 MPa，化学清洗后通量只恢复 75%，膜寿命 2 年就报废。下面把诊断思路和两个关键参数讲清楚。

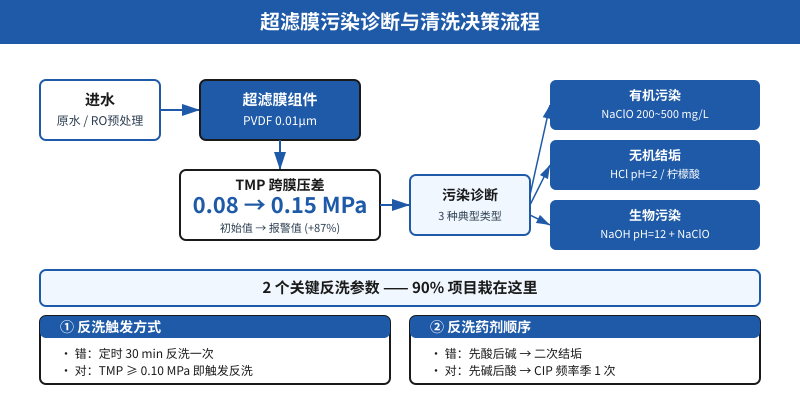

一、UF 膜污染的典型信号：TMP 从 0.08 到 0.15 MPa 意味着什么
超滤膜在稳定运行状态下，跨膜压差（TMP）通常维持在 0.05–0.10 MPa 区间。当 TMP 出现持续上升趋势时，说明膜面已经形成污染层。工程上一般把 TMP 达到 0.15 MPa 作为化学清洗的触发阈值——但实际很多项目拖到 0.20 MPa 才开始洗，膜面污染已经从可逆污染变成了不可逆污染。
1. TMP 涨幅判断污染速度
日均 TMP 涨幅 < 0.001 MPa 属于正常波动；连续 7 天日均涨幅 > 0.002 MPa 就要启动排查；如果一周内 TMP 突涨 0.03 MPa 以上，基本可以判定是水质突变或反洗失效。
2. 产水 SDI 异常是膜污染的滞后信号
UF 产水 SDI 通常稳定在 < 2，当 SDI 突然上涨到 3 以上，说明膜面有破损或密封圈泄漏——这种时候反洗已经无效，必须停机检查而不是加药清洗。
二、90% 项目栽在这 2 个反洗参数
跟踪 12 个 UF 系统调试案例发现，反洗参数设置错误是导致”清洗后通量恢复不到 90%”的最常见原因——不是药剂浓度不够，是基础参数配错了。
1. 反洗触发方式：基于 TMP 而非定时
很多项目按时间触发反洗（每 30 分钟反洗一次），看似规范，实际上忽略了进水水质波动。冬季低温时原水黏度上升，膜污染速度加快，定时反洗跟不上污染速度，TMP 持续上涨。建议改为”基于 TMP 阈值”触发：当 TMP ≥ 0.10 MPa 立即启动反洗，时间触发仅作为最长间隔保护（不超过 60 分钟）。
2. 反洗药剂顺序：先碱后酸，而非先酸后碱
如果先投加 HCl 或柠檬酸（pH=2）清洗无机垢，膜面残留酸性环境；紧接着投加 NaOH + NaClO 时，酸碱中和产生二氧化碳气泡和局部放热，会在膜孔内形成二次结垢。正确顺序：先碱洗（NaOH pH=12，去除有机物和生物污染）→ 漂洗 → 后酸洗（HCl pH=2，去除无机垢）。某电镀废水 UF 项目改对顺序后，CIP 频率从月 1 次降到季 1 次。
三、UF 膜污染类型与清洗方案对照
UF 膜污染按成因分为三类，对应的清洗药剂和工艺完全不同。错误判断污染类型是”清洗后通量恢复不到 90%”的第二大原因。
| 污染类型 | 典型特征 | 推荐药剂 | 浓度 / pH | 清洗温度 |
|---|---|---|---|---|
| 有机污染 | TMP 缓涨，产水 SDI 稳定，膜面有粘性物质 | NaClO + NaOH | NaClO 500 mg/L，pH=12 | 30–35℃ |
| 无机结垢 | TMP 突涨，膜面有白色或黄色沉积物 | HCl 或柠檬酸 | pH=2.0 ± 0.3 | 25–30℃ |
| 生物污染 | 产水细菌总数超标，膜面有生物黏膜 | NaOH + NaClO 交替 | pH=12 + 1000 mg/L NaClO | 30℃ |
| 油类污染 | TMP 速涨，膜面有油渍，常见于食品/石化行业 | 专用清洗剂 + NaOH | 按供应商推荐 | 35℃ |
四、延长 UF 膜寿命的 3 个工程经验
1. CEB（化学增强反洗）频次优于 CIP
CEB 是把低浓度清洗药剂注入反洗水，每 1–7 天做一次，可以延缓 TMP 上涨；CIP 是把膜组件浸泡在高浓度药剂中 1–2 小时，每月最多 1 次。优先用 CEB 替代部分 CIP，能让膜寿命从 2 年延长到 5 年。
2. 反洗水用 UF 产水，不用原水
反洗水必须用 UF 产水，否则污染颗粒直接进入膜孔，等于”边洗边堵”。这是新项目调试最容易出错的地方——施工方为了省事把原水接入反洗管。
3. 冬季低温运行调高反洗流量 10%–15%
水温低于 15℃时，水黏度上升，反洗流量的剪切力下降。需要把反洗流量从常规的 60 L/m²·h 提到 70–75 L/m²·h，否则反洗效率打折。
结语
超滤膜清洗后通量恢复率上不去，往往不是药剂或膜本身的问题，而是反洗的”基础逻辑”配错了。先把 TMP 触发方式和药剂顺序做对，再用 CEB 替代部分 CIP，膜寿命从 2 年延长到 5 年不是难事。下一篇讲 UF+RO 组合工艺的 SDI 控制要点。
