软化水设备在锅炉补给、RO预处理、中央空调循环水等场景里几乎是”标配”，但调试现场最常见的投诉就是：产水硬度怎么都降不到 0.03 mmol/L 以下。多数情况下，问题不在设备本身，而在3个核心运行参数没有匹配原水水质。本文从工艺原理出发，把这3个参数讲透。
一、原理：钠型阳离子交换，Ca²⁺/Mg²⁺ 被”换”成 Na⁺
软化水设备核心是001×7 强酸性钠型阳离子交换树脂。原水通过树脂层时，水中的 Ca²⁺、Mg²⁺ 等硬度离子被树脂上的 Na⁺ 置换下来，反应式如下：
2RNa + Ca²⁺(Mg²⁺) → R₂Ca(R₂Mg) + 2Na⁺
反应的本质是”等电荷交换”——树脂上的 Na⁺ 数量有限，置换到一定程度就会”饱和”，这时就需要用饱和 NaCl 溶液对树脂进行再生。再生过程逆向把 Ca²⁺/Mg²⁺ 冲掉，重新把树脂”装满”Na⁺。
理解了这个”吸附—饱和—再生”循环，就能理解为什么3个参数直接决定产水硬度。
二、3 个核心参数：90% 调试失败的根因都在这里
参数① 树脂层高（H）
1. 推荐值：H ≥ 800 mm，最好 1000~1500 mm
树脂层高度直接决定设备的工作交换容量。层高不足时，原水”穿透”树脂层的接触时间不够，硬度离子来不及被置换就流出去了，表现为产水硬度从一开始就偏高。
昌海环保的设备标准配置：
- 罐体直径 φ250~600 mm 时，树脂装填高度 800~1000 mm
- 罐体直径 φ750~1200 mm 时，树脂装填高度 1000~1500 mm
- 工作交换容量 ≥ 1200 mmol/L（001×7 强酸阳树脂标准值）
避坑：很多项目为了省成本把树脂装到 500~600 mm，看似便宜了 30%，结果产水硬度持续超标，最后只能返工加装或换罐。
参数② 再生盐耗
1. 推荐值：100~120 g NaCl / L 树脂
盐耗决定树脂再生度。盐耗偏低时，树脂只有 50%~70% 被”回充” Na⁺，下一周期很快又饱和，产水硬度会在周期内快速爬升。
昌海推荐分档配置：
- 经济型（工业循环冷却）：80~100 g/L 树脂
- 标准型（锅炉补给、RO 预处理）：100~120 g/L 树脂
- 高纯型（医药、电子前处理）：120~160 g/L 树脂
避坑：盐耗过高（>200 g/L）看似”再生得更彻底”，其实浪费盐且增加废水排放；盐耗过低（<80 g/L）即使周期内不出问题，半年内树脂性能会断崖式下降，原因是”再生不彻底+结垢累积”。
参数③ 运行流速
1. 推荐值：15~25 m/h
流速过快会让原水穿透树脂层，接触时间不够；流速过慢则影响产水效率。实测：
- 流速 > 30 m/h：产水硬度可能从 0.02 升到 0.1~0.3 mmol/L（不达标）
- 流速 15~25 m/h：最佳工作区间，硬度稳定 ≤ 0.03 mmol/L
- 流速 < 10 m/h：易滋生细菌，树脂被污染后交换容量下降

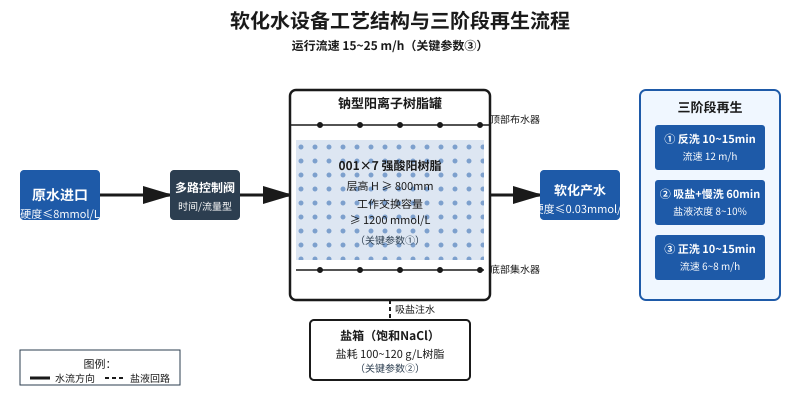

三、三阶段再生流程详解
再生不是”放盐泡一下”那么简单。昌海标准工艺采用反洗 → 吸盐+慢洗 → 正洗三阶段，每一步的流量与时长都有讲究：
| 阶段 | 目的 | 时长 | 流速/浓度 | 常见错误 |
|---|---|---|---|---|
| ① 反洗 | 松动树脂层、排除碎屑与气泡 | 10~15 min | 12 m/h（直到出水澄清） | 跳过反洗导致树脂板结 |
| ② 吸盐+慢洗 | NaCl 溶液进入树脂层逆向再生 | 60 min | 盐液浓度 8~10% | 浓度过高（>12%）反而析盐堵塞 |
| ③ 正洗 | 置换残余盐液、冲洗至产水合格 | 10~15 min | 6~8 m/h（洗至出水硬度达标） | 正洗不彻底即投运，前 30 分钟硬度超标 |
关键点：很多项目为节省时间把 ② 阶段压缩到 30 分钟，看似”再生过了”，实际树脂根本没吸透，下一周期只能撑一半时长，运行成本反而飙升。
四、典型规格对比表（昌海软化水设备）
| 型号 | 产水量 | 罐体直径 | 树脂装填量 | 适用场景 |
|---|---|---|---|---|
| NS-1 | 1 m³/h | φ250 mm | 50 L | 小型锅炉/实验室 |
| NS-2 | 2 m³/h | φ300 mm | 100 L | 商业空调/小型 RO 前处理 |
| NS-4 | 4 m³/h | φ400 mm | 200 L | 中型工业循环水 |
| NS-8 | 8 m³/h | φ500 mm | 400 L | 大型锅炉补给/RO 主机预处理 |
| NS-15 | 15 m³/h | φ750 mm | 800 L | 电厂/集中供热站 |
| NS-30 | 30 m³/h | φ900 mm | 1500 L | 大型工业/制药纯水前段 |
五、调试现场 3 条避坑要点
1. 先做”空罐标定”，再投运：首次装填后用 5% NaCl 浸泡 4~8 小时，让树脂充分吸水膨胀，再反洗 15 分钟，可以排除装填时的气泡与碎屑，避免早期”跑硬度”。
2. 进水浊度必须 < 2 NTU：悬浮物会包裹树脂表面，堵塞交换通道。推荐在软化器前加装多介质过滤器（砂+活性炭），把 SDI 降到 3 以下。
3. 定期校验硬度数据：建议每周用 EDTA 滴定法测一次产水硬度，与在线仪表比对。昌海的标准是产水硬度 ≤ 0.03 mmol/L（0.5 mg/L 以 CaCO₃ 计），锅炉补给场景需 ≤ 0.02 mmol/L。
六、案例参考
广东某电子厂 RO 前处理项目，原配置 2 台 8 m³/h 软化水设备，调试时产水硬度始终在 0.08~0.12 mmol/L。现场排查发现：树脂层高仅 600 mm（应为 1000 mm），盐耗 70 g/L（应为 120 g/L），运行流速 28 m/h（应为 22 m/h）。三项参数同时”踩坑”。调整后产水硬度稳定 ≤ 0.02 mmol/L，已连续运行 14 个月未再生异常。
软化水设备结构看似简单，但要长期稳定运行必须”三个参数 + 三阶段流程”同时控好。昌海环保的 NS 系列软化水设备出厂前已完成空罐标定 + 三阶段再生循环，到现场只需接入管路即可投运。如果您在调试或选型阶段有疑问，欢迎对照本文参数表自查。
