凌晨4点,某电子厂纯水站值班工程师被电话叫醒:”锅炉补水硬度突然飙升到8 mg/L,马上停炉检修!”这不是段子——这是过去6个月里,我们在客户现场接到的第5次同类型应急求助。软化水设备作为锅炉补给水、RO预处理、循环冷却补水的”前置门户”,一旦出水硬度失控,下游所有设备都在裸奔。但90%的工程师第一反应都是”再生不行,加大盐量”,结果往往是越处理越糟——因为真正的原因不在再生工艺上。

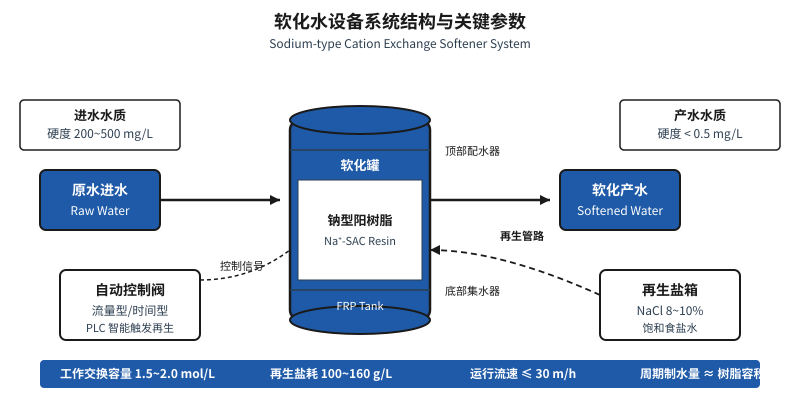

结合近三年32个现场的故障复盘,我们把”软化水设备出水硬度突然超标”的原因归纳为3大类。每一条都是真实事故,每一条背后都有一个被忽视的细节。
一、树脂”中毒”:被忽视的隐形杀手
1. 铁离子中毒——地下水/井水用户的头号陷阱
当原水铁含量 > 0.3 mg/L(我国南方很多井水、雨季地表水都超过这个值),Fe³⁺会被树脂上的-SO₃⁻基团强烈吸附,占据原本用于交换Ca²⁺/Mg²⁺的活性位点。这种吸附是不可逆的——再生时Na⁺无法把Fe³⁺替换下来。表现特征是:新树脂投运3-6个月,产水硬度从初始的 < 0.5 mg/L 慢慢爬升到 3-5 mg/L,且再生后初期产水硬度合格,但运行2-3天就快速上升——这就是典型的”中毒后容量下降”曲线。
2. 余氯中毒——市政自来水用户的慢性损伤
自来水余氯通常在 0.3-1.0 mg/L,这个数值对RO膜致命(限值 < 0.1 mg/L),对软化树脂同样不友好。强酸阳树脂(SAC)的苯乙烯-二乙烯苯骨架长期接触余氯,会发生氧化降解,树脂颗粒破碎,交换容量每年衰减约5-8%。某北方客户使用市政自来水作为软化器进水,4年内换了3次树脂——根因就是没有在软化器前加活性炭过滤。
3. 排查方法:用5%盐酸浸泡树脂24小时
取100 mL树脂样品,倒入5%盐酸中浸泡24小时。如果浸泡液变成深黄色/棕色,说明铁污染严重;如果树脂颗粒明显变脆(手指轻捏即碎),说明余氯氧化损伤。这种方法比送检树脂样品更直接,工程师现场就能做。
二、再生盐浓度不足:流量型软化器的”盐荒”陷阱
1. 流量型控制器的”假象”
流量型自动软化器按”累计制水量”触发再生,但实际再生效果取决于吸盐阶段的盐水浓度。理论上NaCl浓度应控制在 8-10%(饱和度),此时再生效率可达 95% 以上。当浓度降到 5% 时,再生效率骤降到 60%——意味着同样吸盐量,实际”恢复”的树脂容量少了1/3。
2. 盐箱水位的隐性影响
很多运维人员只盯着”盐够不够”,却忽略了盐箱水位。当水位低于盐箱高度的 1/3 时,盐溶解不充分,吸盐阶段的盐水浓度会从 10% 跌到 3-4%。更糟的是,某些品牌的控制阀采用”盐箱水位联动”逻辑,水位低时直接跳过吸盐步骤,转入注水——这等于没再生。
3. 温度对再生效率的影响
NaCl溶解度随温度变化显著——冬季水温5°C时,饱和盐水浓度约 26%;夏季水温35°C时可达 27%。但实际软化器机房很少有温度控制,北方冬季盐箱水温可能降到 0-5°C,此时即使盐量充足,盐水浓度也很难达到理想值。建议盐箱附近加保温或电伴热。
三、源水硬度过高 + 流速过快:双重打击导致提前穿透
1. 强酸阳树脂的工作交换容量有上限
常规001×7强酸阳树脂的工作交换容量约 1.5-2.0 mol/L(树脂体积)。也就是说,1升树脂理论上可处理 1500-2000 mmol 的硬度。当原水硬度从设计值 200 mg/L(以CaCO₃计) 突然涨到 500 mg/L 时,周期制水量会直接减少60%——如果再生周期没相应调整,出水硬度必然超标。
2. 流速过快导致接触时间不足
软化器运行流速应控制在 ≤ 30 m/h(对应空罐线速度)。当客户出于”产水不够用”私自加大进水流量,把流速提到 40-50 m/h 时,水与树脂的接触时间从设计的 30 秒 缩短到 18-20 秒,离子交换反应来不及完成,出水硬度直接翻倍。很多客户投诉”软化器产水能力不够”,但实测发现根本原因是流速超标,而非设备选型小。
3. 雨季/季节性水质波动的应对
南方梅雨季节地下井水硬度普遍上涨30-50%(雨水下渗稀释表层土后,深层高硬度水补给增加)。建议在原水进水口加装在线硬度监测仪(电极法,响应时间 < 5秒),硬度异常时自动切换到"低流量+频繁再生"模式,而不是按固定周期再生。
四、案例复盘:新加坡滨海湾某酒店冷却塔补水硬度异常
1. 故障现象
该酒店使用昌海RO-3(3 m³/h)×2套,预处理段为全自动软水器。运行两年后,某天值班工程师发现冷却塔补水硬度从稳定的 < 0.5 mg/L 突然升到 12 mg/L,冷却塔铜管开始出现白色结垢,如果不及时处理,2周内可能造成铜管穿孔。
2. 排查过程
第一反应查再生记录——正常;查盐箱——盐量充足但水位偏低(约1/4);查原水硬度——近一周从 180 mg/L 涨到 380 mg/L(新加坡雨季)。三个因素叠加,软化器周期制水量减少了60%,但再生周期还是按之前的7天运行,导致后期5天出水硬度全部超标。
3. 解决方案
短期:把再生周期从7天调整为3天,同时补满盐箱水位。中期:在软化器前增加在线硬度监测,触发条件改为”累计制水量 OR 硬度>250 mg/L”双条件。长期:每年对树脂进行盐酸复苏处理(5% HCl浸泡8小时,去除铁污染)。处理后系统稳定运行至今,补水硬度稳定在 < 0.3 mg/L。
结语
软化水设备是工业水处理系统的”第一道闸门”,出水硬度失控的后果往往是连锁性的——锅炉爆管、RO膜污染、冷却塔结垢、生产线停机。真正可靠的软化水系统,不只是”装一台罐子+一袋盐”,而是原水水质监测 + 树脂选型 + 自动控制策略 + 定期维护四位一体的工程方案。
昌海环保的全自动软水器覆盖1-100 m³/h全流量段,配套在线硬度监测、酸碱复苏预处理、远程控制阀等全套方案,从树脂选型到运维SOP,帮助客户把软化水出水硬度稳定控制在 < 0.5 mg/L,周期制水量偏差 < 5%。
