很多项目第一次上超滤膜，按规范运行3个月就要化学清洗，1年就换膜——昌海环保在12个超滤项目跟踪中发现，膜污染不是膜质量问题，而是没看懂TMP跨膜压差的3个分水岭节点。
一、TMP跨膜压差的3个分水岭节点

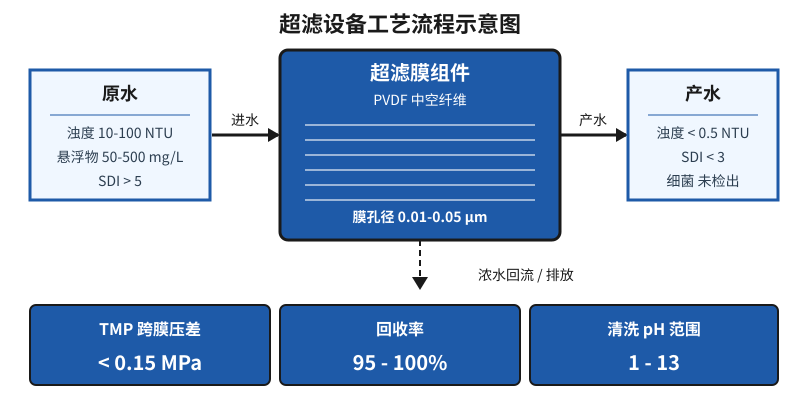

TMP（Trans-Membrane Pressure，跨膜压差）是超滤膜污染程度的直接指标。昌海UF系列的运行经验把TMP分成3个关键节点：
1. TMP < 0.05 MPa：膜污染初期
新膜投运初期TMP通常在0.03-0.05 MPa之间波动，属于物理反洗就能恢复的轻微污染。反洗策略：每30-60分钟一次气水联合反洗，气洗强度7-12 Nm³/h/模。
2. TMP 0.05-0.10 MPa：开始累积污染
这个区间意味着胶体、有机物在膜面开始形成污染层。反洗频率加密到20-30分钟一次，并加入CEB（化学增强反洗），每周1-2次碱性清洗（pH 11-12）。
3. TMP 0.10-0.15 MPa：化学清洗临界点
CIP（就地清洗）的临界窗口。建议每2-4周安排一次完整CIP：酸洗（pH 2，去除无机结垢）→ 碱洗（pH 12，去除有机物）→ NaClO杀菌（2000 mg/L）。TMP突破0.15 MPa才清洗，膜污染可能已经部分不可逆。
4. TMP > 0.15 MPa：膜寿命大幅缩短
这是膜寿命的”红线”。某电镀园区UF项目因值班疏忽，TMP连续3个月运行在0.18-0.22 MPa，膜组件14个月整批更换；同型号膜在规范运行的项目里正常寿命是5年以上。
二、PVDF / PES / PS 三大膜材质差异
1. PVDF（聚偏氟乙烯）
耐氯性最强——NaOCl清洗浓度可达2000 mg/L，是PES/PS的2-4倍。工作温度1-40°C，pH 1-13全范围耐受。昌海UF-1至UF-4全系列采用PVDF中空纤维，0.01μm精度，细菌去除率>99.99%。
2. PES（聚醚砜）
孔径分布窄，对产水精度要求严格的场景更适用。但耐氯性弱（NaOCl清洗一般≤500 mg/L），高温下老化快。适合预处理水质较好的小型项目。
3. PS（聚砜）
成本最低，但耐氯和耐碱性都差，化学清洗受限。适合水质稳定、对成本敏感的标准化项目。
实战对比：昌海广东电镀园项目（案例四）一期UF段用PVDF膜，已稳定运行3年未更换；同期某PES膜项目因进水有机物偏高，1.5年后频繁化学清洗，2年内整批更换。
三、化学清洗 pH 1-13 的实战应用
超滤膜的化学清洗不是”一次碱洗搞定”，而是根据污染类型分步进行：
1. 酸性清洗（pH 1-3）
针对无机结垢（钙、镁、铁、锰）。常用0.5-1%盐酸或柠檬酸，循环30-60分钟。巴厘岛乌布度假村项目（案例三）原水铁锰偏高，酸洗周期是其他项目的2倍。
2. 碱性清洗（pH 11-13）
针对有机物、生物污染。常用0.5-1% NaOH + 1000 mg/L NaClO。温度不低于15°C，否则化学动力学太慢。
昌海UF系列的核心能力
昌海环保UF-1至UF-4全系列采用PVDF中空纤维膜（0.01μm），配备自动气洗+水洗系统，TMP在线监测仪表，PLC全自动控制。跨膜压差全程控制在0.10 MPa以下运行——这是UF膜5年寿命的关键管理目标。从泰国普吉岛海水淡化预处理，到巴厘岛生态度假村饮用水项目，PVDF+TMP管理的组合让昌海UF系列在海外高污染水源项目里都能稳定运行3年以上。
