调试现场经常听到一句话：”盐加够了、树脂也是新的，为什么硬度还是降不下来？”按经验，90% 的问题出在排查顺序上——很多工程师反复调盐液浓度，但真正的根源往往在最上游的进水水质。
昌海环保结合多个现场调试经验，把排查顺序固定下来：先查进水水质 → 再查树脂状态 → 再核对再生工艺 → 最后检查控制阀门。按这个顺序查，90% 的问题都能在 1–2 小时内定位。
一、调试失败的三个典型表现
软化水设备调试阶段，常见以下三类异常：
1. 产水硬度始终不达标
从调试运行开始，产水硬度就稳定在 0.5 mmol/L 以上，远高于 0.03 mmol/L 的验收标准。这种情况多为进水水质或树脂本身的问题。
2. 运行初期合格，后期快速穿透
开始时产水硬度合格，但运行不到 4 小时就出现硬度爬升、产水量减少。这通常是树脂装填量不足或再生参数错误。
3. 再生后短期合格，再生周期缩短
每次再生后产水硬度合格，但运行周期明显短于设计值（设计 8–12 小时，实际 4–6 小时）。这是盐耗不足或树脂污染的典型信号。
二、四大排查方向（按顺序检查）

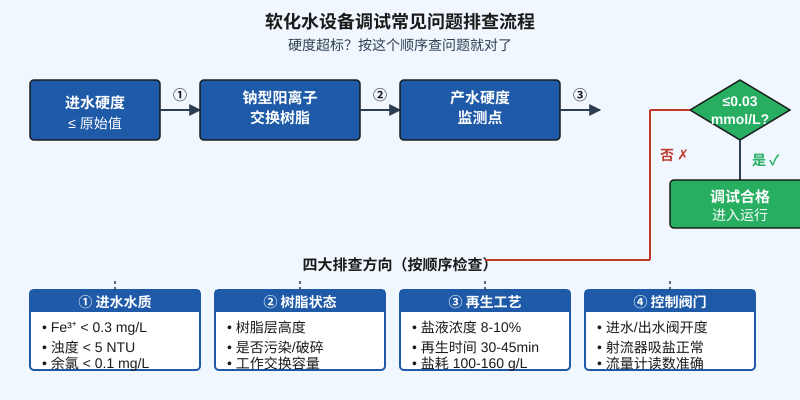

先看总览图：
2.1 第一步：查进水水质
这是最容易被忽略的一步，但也是最高频的故障源。重点核对三个指标：
1. 进水硬度：对照原水分析报告，确认实测硬度值在设计范围内。北方地下水的硬度经常超过设计值，需要重新选型或加预软化。
2. Fe³⁺（铁离子）含量：要求 < 0.3 mg/L。铁离子会不可逆地污染阳树脂，造成树脂”中毒”（颜色变深褐、再生后无法恢复）。地下水中铁含量经常超标。
3. 浊度和余氯：浊度 < 5 NTU，余氯 < 0.1 mg/L。浊度过高堵塞树脂层，余氯氧化树脂骨架。调试初期必须检测，不能凭经验估算。
2.2 第二步：查树脂状态
1. 树脂装填高度：对照设备铭牌和设计图纸，现场测量树脂层高度。装填不足（低于设计高度 10% 以上）会直接导致工作交换容量下降。
2. 树脂外观：取出少量树脂观察颜色。新树脂应为金黄色或淡棕色，颜色发黑、有明显碎屑说明已被污染或氧化。
3. 树脂层压实度：反洗时观察树脂层膨胀情况。正常反洗膨胀率 50–80%，如果膨胀不起来或树脂板结，说明树脂已污染需要更换。
2.3 第三步：核对再生工艺参数
1. 盐液浓度：8–10%。过低再生不彻底，过高浪费盐且增加反洗负担。
2. 再生时间：30–45 分钟。过短树脂再生不充分，过长盐液被稀释影响效率。
3. 盐耗：每升树脂每次再生耗盐 100–160 g。低于 100 g/L 树脂交换容量恢复不足；高于 200 g/L 则造成盐浪费。
4. 正洗时间：10–15 分钟。正洗不彻底会导致产水氯离子和 TDS 偏高。
2.4 第四步：检查控制阀门
1. 进水/出水阀开度：全开才能保证设计流量。阀门半开流量不足，再生吸盐量也不够。
2. 射流器吸盐：观察盐液桶液位下降速度。如果下降太慢或根本不下降，射流器堵塞或吸盐管路漏气。
3. 流量计读数：核对与设计流量的偏差。偏差超过 ±10% 需重新标定或更换。
三、调试参数对照表（验收标准）
下表列出软化水设备调试阶段的验收参数和判定标准，供现场工程师参考：
| 参数 | 验收标准 | 调试阶段合格范围 | 不合格处理方向 |
|---|---|---|---|
| 进水硬度 | 设计值 ±20% | 实测值 | 重新选型或预软化 |
| 进水 Fe³⁺ | < 0.3 mg/L | < 0.3 mg/L | 加装除铁装置 |
| 进水浊度 | < 5 NTU | < 5 NTU | 加装预处理过滤器 |
| 树脂层高度 | 设计值 | ≥ 设计值 90% | 补充新树脂 |
| 盐液浓度 | 8–10% | 8–10% | 调整盐液配比 |
| 再生时间 | 30–45 min | 30–45 min | 调整控制器参数 |
| 盐耗 | 100–160 g/L | 实测记录 | 调整盐液用量 |
| 产水硬度 | ≤ 0.03 mmol/L | ≤ 0.03 mmol/L | 按四大方向排查 |
| 产水流量 | 设计值 ±10% | 实测 | 检查阀门/射流器 |
| 再生周期 | 8–12 h | ≥ 设计值 80% | 加盐或检查树脂 |
四、典型故障案例
案例 1：进水铁超标
北方某工厂，工程师反复调整盐液浓度（5%→8%→12%），硬度始终 0.5 mmol/L。最后检测进水 Fe³⁺ = 1.8 mg/L（超标 6 倍），加装锰砂过滤器后立即降至 0.02 mmol/L。
案例 2：树脂装填不足
南方某锅炉补水项目，调试初期合格，运行 3 天后产水硬度从 0.01 升至 0.8 mmol/L。检查发现树脂装填高度仅设计值的 70%，补充树脂后故障排除。
案例 3：再生盐液浓度不足
医药行业纯化水前处理，调试时反复出现再生后短期合格的情况。现场检测发现盐液浓度仅 4%，调整至 9% 后再生周期从 4 小时恢复至设计值 10 小时。
五、调试合格后的日常巡检要点
调试阶段排查顺序很重要：先查进水水质（特别是 Fe³⁺ 和余氯），再看树脂状态（装填高度和外观），然后核对再生工艺（盐液浓度和时间），最后检查阀门和射流器。这个顺序能从最上游定位问题，避免下游反复试错。
调试合格后建议建立日常巡检：每周检测进水水质和产水硬度，每月记录盐耗和再生周期，能提前发现树脂污染或设备异常。
