反渗透设备停机超过72小时后，膜组件产水量下降30%、脱盐率衰减5-10%是常见现象，但很多工程师把”偶尔停几天”不当回事。某电子厂曾因春节假期停机2周未做任何保护，复产后6支4040膜全部报废——直接损失12万元，加上停产损失总计超50万。停机保护不是”可选项”，而是膜组件延寿的核心操作。
一、停机后膜组件究竟发生了什么？
反渗透膜在停机状态下处于”被动损伤”模式，三个不可逆过程会同时发生：
1. 微生物在静水中24小时内繁殖一代。浓水侧残留的有机物在室温（20-30℃）下成为细菌温床，72小时后生物膜厚度可达数十微米，复产冲洗时直接堵塞膜孔。
2. 浓水侧TDS结晶析出。停机后浓水侧Ca²⁺、HCO₃⁻、SO₄²⁻浓度因水分蒸发进一步升高，CaCO₃和CaSO₄在膜面结晶形成不可逆结垢，即使后续化学清洗也难完全恢复。
3. 膜孔干燥变形。聚酰胺复合膜在干燥状态下会发生聚合物链段重排，膜孔收缩，复产初期产水量下降15-25%，且不可逆。

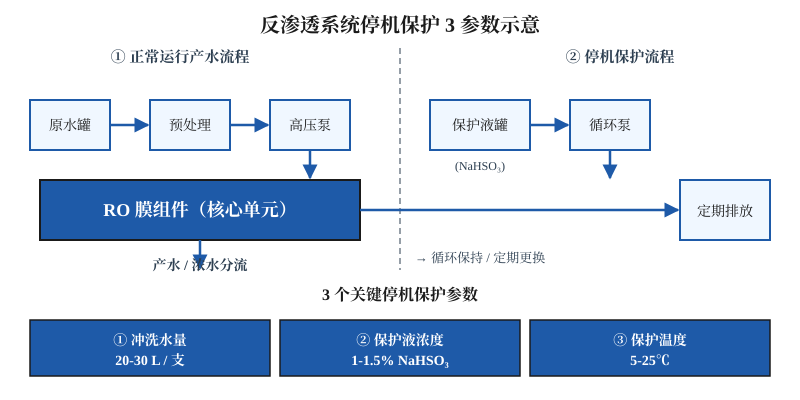

二、3个停机保护参数（90%项目都没设对）
1. 冲洗水量参数：每支膜20-30L，停机即冲洗。使用RO产水冲洗浓水侧，时间不少于5分钟，冲洗至排水电导率接近进水（差异 < 50 μS/cm）。这是第一步也是最关键的一步——残留浓水不清除，后续保护液毫无意义。
2. 保护液浓度参数：1-1.5%亚硫酸氢钠（NaHSO₃）溶液。循环30分钟，确保膜组件内腔完全充满。亚硫酸氢钠的作用是隔绝氧气、抑制微生物生长，同时防止聚酰胺膜氧化降解。注意浓度不能超过1.5%——过浓反而会因渗透压差导致膜失水。
3. 保护期间温度参数：5-25℃。温度低于5℃时需添加10-20%丙二醇或乙二醇防冻；高于25℃时微生物繁殖速度翻倍，保护液有效期从30天缩短至7-10天。每周检查保护液pH（应保持在7-8），pH < 6说明保护液已失效，需重新配制更换。
三、不同停机时长保护策略对比
| 停机时长 | 处理动作 | 保护液有效期 | 复产前操作 |
|---|---|---|---|
| < 8小时 | 低压冲洗10分钟即可 | 无需保护液 | 直接启动 |
| 8-72小时 | 冲洗+注入保护液 | ≤ 7天 | 冲洗30分钟后启动 |
| 3-15天 | 冲洗+保护液+每周巡检 | ≤ 30天 | 更换保护液后冲洗启动 |
| > 15天 | 湿法封装+温度控制+每月更换 | ≤ 90天 | 彻底清洗+试压后启动 |
四、90%项目栽的3个坑
坑1：只冲洗不注入保护液。认为”冲洗干净就行”，结果微生物在湿润的膜面继续繁殖，复产时压差直接升高0.3-0.5bar。
坑2：保护液浓度配错等级。工业级NaHSO₃纯度仅90-95%，需按1.5-2%投加；食品级纯度99%以上，1%即可。用错等级会导致保护浓度不足或膜失水。
坑3：长期停机未每周检查保护液pH。保护液pH < 6意味着亚硫酸氢钠已被氧化为硫酸盐，保护失效但外观无异常，复产时才发觉产水量下降。
五、案例：某电子厂停机2周膜报废的教训
广东某电子厂2025年春节假期停机2周，节前仅用RO产水冲洗15分钟即停机，未注入保护液。节后复产第3天发现：一段压差从0.8bar升至1.6bar，产水电导率从8 μS/cm升至28 μS/cm，6支4040膜化学清洗后产水量仅恢复70%，脱盐率从99.5%跌至96%。最终全部更换，直接膜成本约12万元，加上停产3天的间接损失超50万。
教训：停机前严格执行”冲洗→注保护液→密封→记录”4步动作，单次操作时间约40分钟，可避免数万元损失。膜组件成本占RO系统总投资40%以上，保护投入产出比超过1:50。
反渗透设备的可靠性，三分靠设备本身，七分靠运行管理。停机保护这道工序看似不起眼，却直接决定膜组件是”用3年”还是”用1年”。
