广东某电镀产业园一期 500 m³/天的废水回用项目,设计回用率 75%,实际运行半年只能稳定在 60%。运营方一度怀疑 RO 膜选型有问题,准备全部换膜。后来排查发现根本不是膜的锅——UF 段产水 SDI 长期在 4-5 之间波动(标准要求 < 3),RO 段间增压泵没按一段压降实际值调,一级 RO 回收率卡死在 65% 不敢往上提。
这不是个案。工业废水回用项目里,90% 的项目栽在同一个地方:UF+RO 工艺段的 3 个核心参数没人盯,或者盯得不严。废水回用系统不是把膜堆起来就能跑出标称回收率的,每一个工艺段都有它的硬约束。
一、废水回用系统的工艺基础和回收率设计
1. 标准两段法路线:预处理 → UF → RO → 产水回用

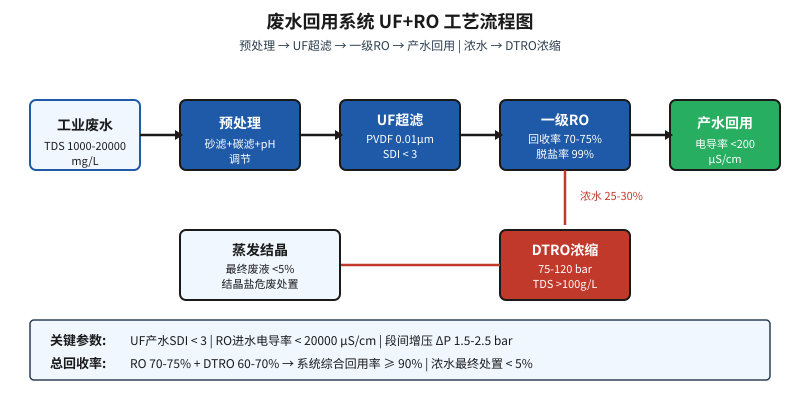

工业废水回用主流工艺是”预处理 + UF 超滤 + RO 反渗透”。UF 段把悬浮物、胶体、细菌几乎全部截掉,产水 SDI 稳定压到 3 以下;RO 段把 TDS 砍掉 95-99%,产水电导率压到 200 μS/cm 以内,可以回用到电镀清洗、纺织染整、钢铁浊环水等场景。
2. 回收率设计不是越高越好
行业经验值是:UF 段回收率可以做到 95% 以上(死端过滤 + 周期反洗),RO 段回收率一般设计在 70-75%,浓水比例 25-30%。浓水侧 TDS 会浓缩到 40000-60000 mg/L,远超 RO 膜的耐受上限,后续必须用 DTRO 碟管式反渗透做二次浓缩(75-120 bar 高压,把 TDS 浓缩到 100 g/L 以上),再进蒸发结晶或 MVR。
整个系统的综合回用率 = RO 产水率 + DTRO 二次回收的淡水。设计良好的项目综合回用率可以做到 90% 以上,最终废液量压到 5% 以内。
二、3 个 90% 项目漏调的核心参数
1. UF 产水 SDI——RO 进水的”生死线”
RO 膜对进水 SDI 的要求是 < 4,理想值 < 3。UF 段如果反洗周期设得太长、化学增强反洗(CEB)频率低、跨膜压差(TMP)升高到 0.15 MPa 以上没及时处理,UF 产水 SDI 会从 2.5 慢慢爬到 4-5。这个数值平时测不出来,只有每周做一次 SDI 杯测试才看得见。
SDI 超标的直接后果:RO 膜前端 1-2 支膜的污染速度加快 3-5 倍,清洗周期从 3 个月缩短到 1 个月,膜寿命从 5 年掉到 2.5 年。这个账 90% 的项目运营方都没算过。
2. RO 段间增压(Booster Pump)压力设定
一级两段 RO 的段间增压不是”开了就行”,是要根据一段浓水压力实际值来调。常见错误:增压泵按额定扬程死设定,不管一段实际压降。一段压降正常是 0.3-0.5 bar/支膜,如果一段有 6 支膜,累计压降 1.8-3.0 bar——增压泵必须补上这个压差,二段进水才能保持额定流量。
增压不足,二段流量上不去,系统回收率被锁死在 60-65%;增压过度,二段膜容易因过高压差出现 Telescoping(膜元件窜动),不可逆损伤。这两种情况在调试阶段最常见,90% 的调试报告都没把这个数据写进去。
3. 一级 RO 回收率的分场景设定
回收率 70% 和 75% 看起来只差 5 个点,实际膜面浓缩倍数差 30%。进水 TDS 5000 mg/L 的项目,75% 回收率下浓水侧 TDS 会冲到 20000 mg/L,Langelier 饱和指数接近 +1.0,碳酸钙结垢风险陡增。如果不加阻垢剂或者阻垢剂选型不对,3-6 个月内一段后端膜会出现不可逆结垢,脱盐率从 99% 掉到 96-97%。
正确做法:根据进水水质(钙硬度、碱度、硅含量)分场景设计——进水 TDS < 3000 mg/L 可以稳做 75%,3000-8000 mg/L 控制在 70%,> 8000 mg/L 必须降到 65% 并配套 DTRO 二次浓缩。
三、广东电镀产业园真实案例数据
昌海环保交付的广东某电镀产业园一期 500 m³/天项目,综合废水经过化学沉淀(去除重金属)→ pH 调节 → 砂滤 → UF(0.01 μm PVDF)→ 抗污染 RO(高脱盐率)→ 产水回用至清洗槽。运行数据:
- 一级 RO 回收率:70%(进水 TDS 8500 mg/L,保守设计)
- 回用水水质:电导率 < 200 μS/cm,重金属符合清洗标准
- DTRO 浓水浓缩后 TDS:120-150 g/L
- 最终废液量:< 5%(相比原废水排放量)
- 年节约新鲜水:约 100,000 m³
这个项目从调试到稳定达产用了 6 周,期间 UF 段 CEB 周期从 7 天调到 3 天,段间增压根据一段压降实测值精确设定 1.8 bar,回收率从调试初期的 58% 一路优化到 70%。
四、业主验收对照表 + 昌海环保能力
废水回用系统业主验收硬指标(必测 4 项):
- UF 产水 SDI:稳定 < 3(每周测 1 次,连续 4 周)
- RO 段间增压压差:与设计值偏差 < ±0.2 bar
- 一级 RO 实际回收率:与设计值偏差 < ±3%
- 系统综合回用率:≥ 设计值的 95%
昌海环保在废水回用领域有完整产品线:UF 系列(0.01 μm PVDF,跨膜压差 < 0.15 MPa,自动气洗+水洗)、RO 系列(脱盐率 ≥ 98%,回收率 75-85%)、DTRO 碟管式反渗透(75-120 bar,膜片可单独更换)。针对电镀、纺织、钢铁冶金等不同行业的废水水质,提供从预处理到 DTRO 浓水浓缩的整体方案,广东电镀园案例年节水 10 万吨。废水回用不是膜的堆叠,而是工艺段的精细匹配。
