某住宅小区二期采用无负压恒压供水设备,运行3个月后业主集中反馈两个问题:用水高峰期顶层水压掉到0.15MPa(设计0.28MPa),半夜用水低谷时主泵每3-5分钟启停一次,接触器噪音扰民。物业联系原厂调试两次,加过PID参数、降过变频下限,均未根治。

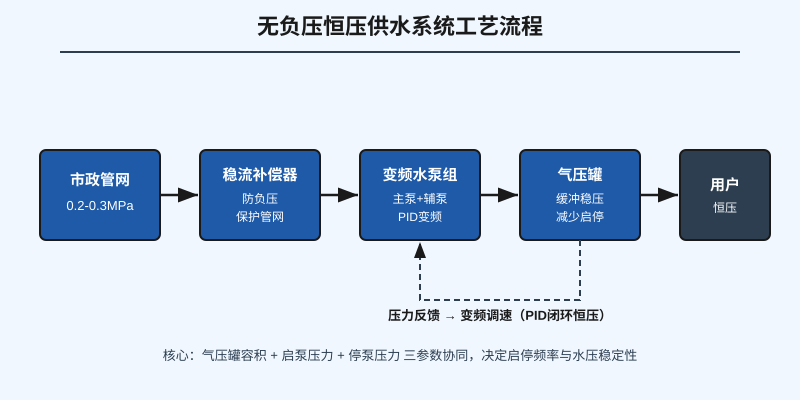

这类问题在无负压恒压供水项目中极为常见,80%的根源不是变频器、不是泵,而是气压罐容积选型偏小加上启停压力差设置过窄。本文从工艺流程拆解,讲清三个核心参数的协同关系。
一、问题诊断:为什么水泵会每3-5分钟启停一次
变频恒压供水系统的核心目标是用户端压力恒定。系统通过压力变送器实时反馈管网末梢压力,PLC对比设定值后调节水泵频率。当用水量大于水泵当前供水量时,管内压力下降;反之压力上升。水压的”缓冲”任务就落在气压罐身上。
气压罐本质上是一个预充氮气的密闭容器,内部气囊把水与气隔开。当管网压力上升时,多余的水被压入罐内,气体被压缩,吸收压力冲击;当管网压力下降时,气体膨胀把水推回管网,延缓压力下跌。气压罐容积越大,缓冲能力越强,水泵的启停间隔就越长。
实测中,如果气压罐选型偏小(例如设计应配300L实际只装100L),缓冲水量不够,只要用户短暂关闭水龙头,管网压力立刻冲到停泵压力,水泵停转;1-2分钟后用户再开水,压力又迅速跌破启泵压力,水泵重启。这种”小马拉大车”的状态,会让主泵一天启停300-500次,远超接触器10万次的额定寿命,半年内烧毁线圈。
二、三个核心参数:容积、启泵压力、停泵压力
1. 气压罐有效容积选型
有效容积V需要满足”最大用水秒流量×允许启停间隔”的水量储备。粗算公式:V ≥ Qmax × Δt / 4,其中Qmax为最大用水秒流量(L/s),Δt为允许启停间隔(秒),一般取15-30分钟。对200户住宅小区,Qmax约2.5 L/s,Δt取1200秒,V应≥ 750L(总容积约1500L,有效容积比约50%)。
2. 启泵压力 P_start
通常设为设计压力的85-90%。若设计压力0.30MPa,启泵压力建议设0.26MPa。设高了水泵长期低频运行能耗高,设低了用水高峰期频繁启停。
3. 停泵压力 P_stop
通常设为设计压力的115-125%,即0.34-0.38MPa。P_stop – P_start的压差决定单次缓冲水量:压差越大,缓冲水量越多,启停间隔越长。但压差过大会导致管网超压,需配合泄压阀使用。
三、不同场景参数速查表
| 应用场景 | 设计压力(MPa) | 启泵压力(MPa) | 停泵压力(MPa) | 气压罐有效容积(L/100户) | 允许启停间隔(分钟) |
|---|---|---|---|---|---|
| 6层住宅直供 | 0.25 | 0.22 | 0.30 | 150-200 | ≥15 |
| 12层小高层 | 0.40 | 0.36 | 0.48 | 200-280 | ≥20 |
| 18层高层 | 0.60 | 0.54 | 0.72 | 280-350 | ≥25 |
| 商业综合体 | 0.35 | 0.31 | 0.42 | 250-320 | ≥20 |
| 学校/医院 | 0.30 | 0.27 | 0.36 | 200-260 | ≥20 |
表格说明:容积数据基于”最大秒流量=平均秒流量×3″的瞬时系数计算,适用于变频主泵+气压罐+小流量辅泵的典型配置。如果用水曲线特别集中(如学校课间、工厂换班),需在此基础上再放大1.3-1.5倍。
四、调试顺序:别一上来就调PID
很多运维人员遇到水压波动,第一反应是改PID参数。正确的调试顺序应该是先硬件、后软件:
1. 校核气压罐预充压力:断开管网,用氮气瓶或气泵向气囊充气至P_pre = (P_start × 0.9)左右,关闭阀门保压5分钟不降。常见问题是预充压力偏高(等于P_start),导致气囊完全膨胀后无缓冲空间。
2. 核对气压罐有效容积:放空罐内水后注水测量,实际有效容积不应低于设计值的80%。若低于,说明气囊破损或隔膜老化,直接更换。
3. 复核启停压力设置:用压力表对比PLC显示值,误差超过0.02MPa需要重新标定压力变送器。启停压差不小于0.08MPa,确保单次缓冲水量充足。
4. 最后调PID参数:P(比例)从1.0起步,I(积分)从30秒起步,D(微分)先关。观察3个用水高峰期的压力曲线,目标是把压力波动控制在±0.02MPa以内。
五、选型避坑:别只看流量,更要看”压差×流量”
回到文章开头的案例:物业后来把气压罐从100L换到300L(总容积600L),启泵压力从0.20MPa调高到0.26MPa,停泵压力从0.32MPa调高到0.36MPa,主泵启停间隔从3-5分钟延长到25-30分钟,顶层水压恢复到0.25MPa以上,业主投诉清零。
这个案例给我们的核心启示是:恒压供水设备选型,不能用”最大流量”一个参数拍板,必须同时考虑设计压力、压差、瞬时流量波动,才能算出真正够用的气压罐容积和水泵配置。预算紧张时,宁愿小泵配大罐,也不要大罐配小泵——前者只是响应慢一点,后者会把主泵和接触器双双烧掉。
采购前可以要求厂家提供”压差-启停间隔”仿真曲线,要求最不利工况下启停间隔≥15分钟。这是验收的硬指标,远比”流量够不够”更接近真实运行状态。
结语
恒压供水系统出问题时,90%的现场工程师会盯变频器、盯泵、盯PID,却忽略了气压罐这个”无动力”的缓冲单元。它虽然不耗电、不转动,却是决定系统寿命和用户体感的核心部件。选型时把容积算够,运行时把预充压力校准,调试时按”硬件先于软件”的顺序走,大部分启停频繁、压力波动的问题都能在不开新设备的前提下解决。
