半导体晶圆清洗超纯水项目验收时,90%的项目栽在同一类问题上——EDI 模块产水电阻率飘忽不稳,时不时从 18.2 MΩ·cm 掉到 15 MΩ 甚至 12 MΩ,直接拉高整批晶圆报废风险。问题根源往往不在 EDI 模块本身,而在 EDI 进水端的 3 个水质红线没卡死。本文围绕超纯水系统 EDI 进水端的三个核心红线,拆解电阻率不达标的真实原因,并给出一张可立即落地的水质卡控表。
一、EDI 模块为什么对进水水质这么敏感?
1. EDI 工作原理决定 — 离子迁移效率依赖进水纯度
EDI(电去离子)通过直流电场把水中残余离子从淡水室”驱赶”到浓水室。当进水电导率超过 20 μS/cm 时,淡水室内的 IX 树脂负载过高,离子迁移效率断崖式下降,产水电阻率从 16-18 MΩ·cm 直接跌到 12 MΩ 以下。
2. CO₂ 是隐藏的”二次污染源”
RO 产水中的 CO₂ 气体溶解后会形成弱酸,直接让进水电导率从 5 μS/cm 反弹到 8-12 μS/cm。CO₂ 每升高 1 ppm,进水电导率约上升 2.2 μS/cm。一个 1 m³/h 的系统看似 CO₂ 浓度只有 5 ppm,实际把 EDI 进水电导率顶到了 15 μS/cm 警戒线。
3. 硬度穿透风险
硬度(Ca²⁺/Mg²⁺)> 1 ppm 时,EDI 阴极侧容易形成 CaCO₃ 沉淀,不仅污染树脂,还会堵塞水流通道,直接让 EDI 模块在 3-6 个月内报废。这是行业典型的”不可逆损伤”,换树脂都救不回来。

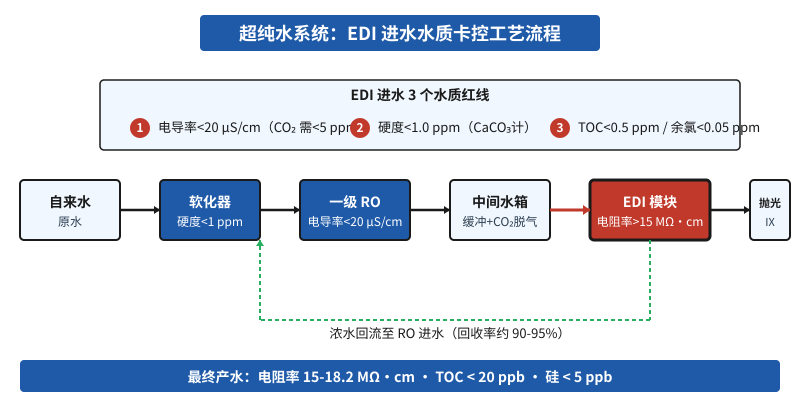

二、EDI 进水的 3 个核心红线(行业硬指标)
1. 红线一:进水电导率 < 20 μS/cm,CO₂ < 5 ppm
行业标准(IONPURE / Veolia E-Cell 通用):进水电导率 ≤ 20 μS/cm,最佳 < 10 μS/cm。CO₂ 须 < 5 ppm,否则需在中间水箱加装脱气塔(强制通风型)或 NaOH 调 pH 至 8.2+。Veolia MK-3 模块对进水硬度的耐受阈值是 1.0 ppm(以 CaCO₃ 计),这是 EDI 模块通用底线。
2. 红线二:硬度 < 1.0 ppm(以 CaCO₃ 计)
硬度穿透的来源 90% 是 RO 之前的软化器未再生或树脂失效。一个典型表现:周一上午开机 EDI 电阻率从 18.2 掉到 14 MΩ·cm,往往是因为周末软化器没有自动再生,进水硬度 3-5 ppm 直冲 EDI。必须确保软化器采用流量型自动控制,并定期化验出水硬度。
3. 红线三:TOC < 0.5 ppm + 余氯 < 0.05 ppm
TOC 进入 EDI 后会被阴树脂吸附,阴树脂再生效率下降,产水电阻率随之飘忽。余氯则直接氧化 IX 树脂骨架,不可逆地破坏交换容量,这是 EDI 模块的”第一杀手”。行业经验:进水余氯持续 > 0.05 mg/L 时,EDI 模块在 6-12 个月内报废,且无法再生恢复。
三、1 张可立即落地的水质卡控表
把上面三个红线落到日常运维,核心是建立”在线+定期”双层监测体系:
- 进水电导率(红线 < 20 μS/cm):在线连续监测,数据接入 SCADA
- CO₂ 浓度(红线 < 5 ppm):每周 1 次便携检测,异常时每日跟踪
- 硬度(红线 < 1.0 ppm):每周 1 次 EDTA 滴定,强制化验
- TOC(红线 < 0.5 ppm):每周 1 次,在线 TOC 分析仪更佳
- 余氯(红线 < 0.05 mg/L):在线 ORP 监测 + 便携 DPD 比色法复核
- SDI(RO 进水,红线 < 5):每天 1 次,SDI 仪或自动淤泥指数仪
- EDI 产水电阻率(目标 15-18.2 MΩ·cm):在线连续,记录趋势
任一项触发红线,应急动作要明确:电导率超标 → 查 RO 段间泵 / 启脱气塔;硬度超标 → 软化器强制再生 / 更换树脂;TOC 超标 → 加 185nm UV / 检查 RO 完整性;余氯超标 → 检查活性炭吸附效果 / 加 NaHSO₃ 还原(投加比 1.5-2.0 mg/L per 1 mg/L 余氯)。
四、真实案例 — EDI 电阻率飘忽的两个典型场景
1. 江苏某 8 寸晶圆厂 — 18.2 MΩ 飘忽问题
项目初期 EDI 进水电导率 15-25 μS/cm 波动,产水电阻率 12-18 MΩ·cm 飘忽,导致超纯水合格品率仅 68%。后排查发现 RO 段间增压不足 + 中间水箱 CO₂ 累积。加装强制通风脱气塔 + 调整段间泵后,进水电导率稳定到 8-12 μS/cm,产水稳定 17.5-18.2 MΩ·cm,合格率提升至 99.5%。
2. 江西某面板厂 — EDI 模块 6 个月报废复盘
EDI 模块上线 6 个月产水电阻率从 18 MΩ·cm 跌到 10 MΩ·cm,拆解发现阴树脂严重氧化,表面发黄发脆。溯源结果:进水余氯 0.3 mg/L,远超红线 0.05 mg/L。活性炭吸附饱和后未及时更换(运行 14 个月才换)。教训:活性炭 6-12 个月必须更换,ORP 监测必须在线,余氯波动无法靠人工巡检发现。
五、EDI 系统的常见误区与避坑要点
1. 误区:EDI 产水水质只看电阻率
电阻率只能反映总离子含量,但半导体清洗同时要求 TOC < 10 ppb、硅 < 5 ppb。EDI 段对 TOC 的去除能力有限,真正的 TOC 控制要在 RO 之前的 185nm UV 段完成。电阻率达标 ≠ 超纯水达标。
2. 误区:EDI 模块可以现场再生修复
EDI 的优势是”无需化学品再生”,一旦树脂氧化或结垢污染,只能整模块更换(成本约 8-15 万元 / 套,视型号而定)。所以预防远比修复重要。
3. 误区:EDI 进水电导率越低越好
并非如此。进水电导率 < 1 μS/cm 时,EDI 内部电阻过高,容易引发局部放电,反而损伤膜堆。最佳范围是 5-15 μS/cm,既保证脱盐效率,又维持稳定电流。
六、昌海环保 EDI 超纯水方案能力
昌海环保 EDI 超纯水系统覆盖 1-3 m³/h 单台及多台并联方案,RO + EDI 整撬供货,配套在线 ORP、电导、TOC 多参数仪表,可针对半导体、光伏、制药等不同行业的 UPW 要求,提供从进水预处理(UF + 软化)到抛光段(EDI + 185nm UV + 终端过滤器)的全工艺链交付,落地水质验收一次性达标。核心配套包括 Veolia E-Cell MK-3 / MK-5、IONPURE LXM 系列模块选型,以及针对垃圾渗滤液、电镀浓水等特殊水质的 RO 浓水 DTRO 减量段,实现高盐高浓条件下 EDI 进水的稳定水质保障。
