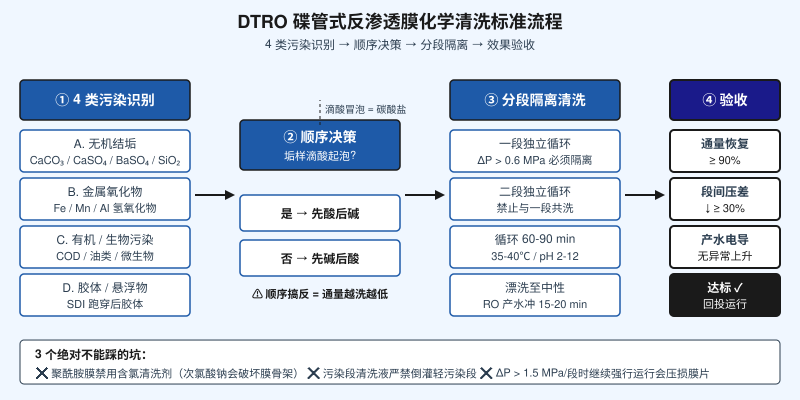

DTRO 碟管式反渗透膜柱做完化学清洗（CIP），标准化通量恢复不到 90%，多数项目不是药剂选错，也不是温度没烧够，而是 2 个顺序搞反了：① 酸碱清洗顺序反了（应该先酸后碱的，碱洗先下手）；② 单段清洗和整段共洗顺序反了（应该分段隔离的，整组一起泡）。这两个错误在垃圾渗滤液、RO 浓水、高盐废水三类工况下出现的概率最高，几乎每一个 DTRO 调试现场都栽过。本文把这两个顺序问题讲透，配清洗流程示意（800×400）+ 清洗药剂工况对照表 + 清洗效果验收 3 条硬指标，看完就能直接拿去现场用。
一、为什么 DTRO 清洗不能照搬普通 RO 的流程
普通卷式 RO 的污染构成相对单一，水源以自来水/低盐废水为主，污染类型主要是碳酸钙结垢和少量有机物，所以行业默认「碱洗为主、酸洗为辅」的清洗顺序能覆盖 80% 的场景。但 DTRO 处理的废水复杂得多：垃圾渗滤液里同时有 CaCO₃、有机腐殖酸、胶体硅、铁锰；RO 浓水里同时有硫酸钡/硫酸锶结垢和残留有机物；高盐废水中生物污染、金属氢氧化物污染、有机污染经常是叠在一起的。在这种「多污染共存」的工况下，清洗顺序的选择直接决定了清洗的成败：
1. 顺序对了：先溶解除去一类污染，露出第二类污染，再针对性清洗第二类，最终通量恢复到 95%+。
2. 顺序搞反：上一步的清洗残留和下一步的污染类型发生反应，把松散的污染「固化」成致密垢层，原本可以洗掉的污染再也洗不掉。
举个例子：碱洗（NaOH + EDTA）后直接做酸洗（柠檬酸），如果碱洗没漂洗干净，残留的 Ca²⁺/Mg²⁺ 会和柠檬酸形成柠檬酸钙/柠檬酸镁沉淀，这种沉淀比原始的碳酸钙结垢更致密、更难洗，最终通量越洗越低。
二、DTRO 膜污染的 4 类典型识别（决定清洗顺序）
DTRO 膜柱的污染类型必须在清洗前判定清楚，常用的判定方法有 3 种：① 进水/浓水水质化验（硬度、SiO₂、COD、Fe/Mn）；② 段间压差 ΔP 曲线趋势（参 ID=5011 文章）；③ 拆膜柱看垢样外观 + 滴酸试验。下面是 4 类典型污染的识别速查：
1. 无机结垢（CaCO₃ / CaSO₄ / BaSO₄ / SiO₂）
外观白色/灰白色硬垢，滴 5% 盐酸强烈起泡（碳酸盐）或不反应（硫酸盐/硅垢）。回收率越高、浓缩倍数越大，结垢风险越高。
2. 金属氧化物/氢氧化物污染（Fe / Mn / Al）
外观红棕色（铁）/黑色（锰）/灰白色（铝）絮状污染，常伴随预处理曝气或 PAC 过量投加。
3. 有机污染/生物污染（COD / 油类 / 微生物）
外观棕黄色黏稠有机层或腥臭味生物黏膜，常出现在渗滤液、高 COD 食品废水、海产品加工废水等场景。
4. 胶体/悬浮物污染（SDI 跑穿）
外观浅褐色/灰白色松散胶体层，常伴随预处理超滤 SDI 飙到 5 以上（正常应 < 3）。
三、清洗顺序的「2 个搞反点」90% 项目都栽过
搞反点 1：酸碱顺序
1. 判断方法：取垢样 1-2 g 置于烧杯，滴 5% 稀盐酸 5-10 mL，观察是否起泡。
2. 起泡（碳酸盐为主）→ 先酸后碱：用 1-2% 柠檬酸或盐酸先洗 60-90 min，把 CaCO₃ 溶解除去，露出膜表面真实状态，再用 NaOH + EDTA 清洗有机物。
3. 不起泡（硅垢/有机/生物污染为主）→ 先碱后酸：先用 NaOH + 表面活性剂清洗有机层，再用稀酸洗残余金属氧化物。
4. 搞反后果：碱洗后直接酸洗，残留碱与有机物形成皂化层；酸洗后直接碱洗，残留酸与金属离子形成二次沉淀。两种情况都会让通量越洗越低。
搞反点 2：单段清洗 vs 分段隔离清洗
1. 强制规则：DTRO 多段串联，一段污染严重（ΔP > 0.6 MPa）必须单独隔离清洗，禁止整组共洗。
2. 整组共洗的风险：污染段的清洗液（高浓度酸碱 + 大量溶解下来的污染离子）会倒灌进轻污染段，把轻污染段也污染一遍。常见现象是清洗完成后污染段改善了，但原本好的段反而变差了。
3. 正确做法：用盲板把要单独清洗的段隔离开，配独立清洗罐、单独循环 60-90 min，再漂洗至中性，最后才和其他段并管回投。
四、DTRO 化学清洗药剂/工况对照表
下表是昌海现场实操总结的 DTRO 化学清洗标准工况，覆盖 4 类典型污染。浓度、温度、时间任一项偏离都需要重新评估清洗效果：
| 污染类型 | 清洗药剂 | 浓度 | pH 范围 | 温度 | 循环时间 | 顺序规则 |
|---|---|---|---|---|---|---|
| CaCO₃ 碳酸盐 | 柠檬酸（或盐酸） | 1-2% | 2-3 | 35-40℃ | 60-90 min | 先做 |
| CaSO₄ / BaSO₄ 硫酸盐 | EDTA + NaOH | 1% EDTA + 0.1% NaOH | 11 | 35℃ | 90 min | 先做 |
| SiO₂ 硅垢 | NH₄HF₂ | 0.5% | 4-5 | 35℃ | 120 min | 单独做 |
| Fe / Mn 金属氧化物 | 柠檬酸 + 氨水 | 1% 柠檬酸 | 3-4 | 35℃ | 60 min | 酸洗阶段 |
| 有机污染（COD/油类） | NaOH + 表面活性剂 | 0.5-1% NaOH + 0.1% SDS | 11-12 | 35℃ | 60-90 min | 碱洗阶段 |
| 生物污染 | NaOH + 非氧化杀菌剂 | 0.1% NaOH + 200 ppm DBNPA | 11 | 30℃ | 60 min | 单独做 |
| 胶体/悬浮物 | RO 产水正冲洗 | — | 中性 | 常温 | 20-30 min | 化学清洗前预处理 |
五、清洗效果验收的 3 个硬指标
清洗做完后，必须用 3 个硬指标验收，缺一不可：
1. 标准化通量恢复 ≥ 90%
在标准温度（25℃）、标准压力下，测产水流量，除以初始新膜的标称通量。计算公式：恢复率 = 当前通量 / 初始通量 × 100%。90% 是合格线，95%+ 是优秀，低于 80% 说明没洗干净或膜已经不可逆损伤。
2. 段间压差 ΔP 下降 ≥ 30%
对比清洗前后的 ΔP（每段分别测量）。如果 ΔP 没有显著下降（< 20%），说明污染没洗掉；如果 ΔP 异常下降很多（> 60%）但通量没恢复，说明膜可能已经破损，污染是被「冲走」的而不是被「洗掉」的，需要进一步排查。
3. 产水电导率无异常上升
清洗后回投运行 1-2 小时，测产水电导率，应回到清洗前的水平。如果电导率异常上升 10% 以上，可能是清洗剂残留未漂洗干净，或膜片已经损伤脱盐率下降，需立即停机排查。
六、3 个绝对要避开的操作
1. 聚酰胺膜禁用含氯清洗剂
DTRO 膜片材质是聚酰胺复合膜，次氯酸钠（NaClO）等含氯清洗剂会与膜骨架发生氯化反应，导致膜片不可逆损伤。即使 100 ppm 的低浓度也会让脱盐率半年内下降 5-10%。生物污染清洗必须用非氧化杀菌剂（如 DBNPA）。
2. 污染段清洗液严禁倒灌轻污染段
单段清洗时必须用盲板物理隔离，禁止靠阀门切换代替盲板。阀门内漏是 DTRO 现场最常见的「隐性交叉污染」来源。
3. ΔP > 1.5 MPa/段时禁止继续强行运行
DTRO 膜片的设计承压极限约 1.5 MPa/段。当 ΔP 上升到 1.5 MPa，膜片开始出现不可逆压损（俗称「压扁」），此时强行运行会把污染压进膜片深层，再清洗也救不回来。一旦 ΔP 接近红线，必须立即停机进入化学清洗流程。
总结
DTRO 碟管式反渗透化学清洗的 2 个最容易搞反的顺序：酸碱顺序（垢样滴酸起泡=先酸后碱，不起泡=先碱后酸）和单段 vs 整段顺序（污染段必须单独隔离清洗）。把这两个顺序捋清楚，配合本文的清洗药剂工况对照表 + 清洗效果 3 个验收硬指标（通量恢复 ≥ 90% / ΔP ↓ ≥ 30% / 产水电导无异常），化学清洗的现场成功率能从行业的 60-70% 拉到 90%+。下一次清洗前，先花 5 分钟做垢样滴酸试验，再决定酸碱顺序——这个动作能帮你省下至少一轮返工清洗的成本。
