反渗透系统脱盐率突然下降，90% 不是膜损坏。运维第一反应往往是”膜不行了”，急着下单换膜——结果一换就是几万到几十万。昌海环保的工程师整理了 3 个水质参数诊断卡，90% 的脱盐率异常在这三步之内就能定位。
脱盐率 = (1 − 产水电导率 / 进水电导率) × 100%。分子分母都受外部参数影响，但进水水质和运行参数才是真正的”分母炸弹”。下面这 3 个参数是现场 90% 误判的根源：

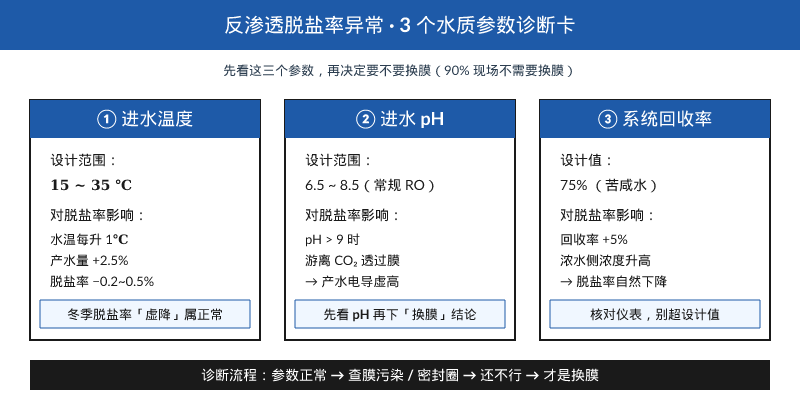

一、3 个最易被忽视的水质参数
① 进水温度：冬季脱盐率”虚降”最常见的原因
反渗透膜对温度敏感。水温每升 1℃，产水量增加约 2.5%，但脱盐率下降 0.2~0.5 个百分点。温度越低，水分子黏度越高，透过膜速度越慢，但盐分截留率反而上升。
1. 设计范围：15 ~ 35℃（杜邦 FilmTec 通用规范）。冬季北方原水温度跌到 5~10℃ 是常态。
2. 现场判断：脱盐率下降伴随产水量同步下降，且进水温度比设计值低 5℃ 以上，优先怀疑温度因素，不要直接判膜损坏。
3. 解决办法：原水罐加蒸汽换热或电加热，把温度补偿到 20~25℃。预算有限的项目，冬季把高压泵出口压力上调 0.3~0.5 MPa 补偿通量。
② 进水 pH：被忽略的”游离 CO₂ 透过”陷阱
当 pH > 8.5 时，水中碳酸氢根转化为 CO₂ 气体，CO₂ 直接透过反渗透膜进入产水，导致产水电导率虚高、脱盐率假性下降——但膜本身完全正常。这是现场 50% 的”脱盐率突降”假象的根源。
1. 现场判断：先测产水 pH。如果产水 pH < 5.5 而进水电导率正常，几乎可确定是 CO₂ 透过，与膜无关。
2. 解决办法：在 RO 产水端加 脱气塔，把游离 CO₂ 吹脱到 < 5 mg/L，电导率立刻降 5~10 μS/cm。一台脱气塔的成本只有换膜的 1/10。
③ 系统回收率：浓水侧浓度累积效应
回收率从 75% 调到 80%，浓水侧盐浓度从 4000 mg/L 涨到 5000 mg/L，25% 的浓度提升会让脱盐率自然下降 0.5~1.0 个百分点。这是膜工艺的物理规律，不是故障。
1. 现场判断：查 PLC 历史曲线，如果回收率设定值被调高过，且脱盐率从那一天开始掉——基本可以结案。
2. 解决办法：把回收率调回设计值。产能不够，加一支膜壳比换膜便宜得多。
二、3 步现场诊断流程表
| 步骤 | 检查项 | 判定标准 | 下一步 |
|---|---|---|---|
| 1 | 进水温度 | 实测值 vs 设计值偏差 > 5℃ | 加换热器 / 调高压泵压力 |
| 2 | 进水 pH | > 8.5 + 产水 pH < 5.5 | 加脱气塔 |
| 3 | 系统回收率 | 实测 > 设计值 | 调回设计值 |
| 4 | 三步都正常 | 脱盐率仍异常下降 | 查膜污染 / O 形圈 / 密封 |
| 5 | 污染已确认 | CIP 后脱盐率仍不恢复 | 才是真正换膜的信号 |
三、真正需要换膜的 3 个硬信号
如果上面 3 个参数都核对过、且经过标准 CIP 清洗后，脱盐率仍持续下降 1% 以上，伴随以下任意一条，才建议换膜：
1. 信号一：产水流量异常上升（> 设计值 15%）+ 脱盐率下降 = 膜面被氧化。
2. 信号二：产水电导率持续单边上行 7 天，CIP 后无任何改善 = 膜已不可逆污染。
3. 信号三：压力容器产水电导率逐支检查差异 > 30%，且密封圈已更换 = 膜元件物理损坏。
四、先查水质，再下换膜结论
RO 系统的脱盐率是个结果指标，不是”因”。水温、pH、回收率、压力、流量任何一个波动都会反映到脱盐率上。90% 的”脱盐率下降”报警都源于这 3 个水质参数的扰动，换膜不仅解决不了问题，还会浪费几万到几十万的成本。建议在 RO 控制柜增加进水温度、pH、电导率三参数趋势记录（保留 90 天曲线），结合脱盐率趋势做关联分析——90% 的异常都能在 10 分钟内定位原因。
