一、为什么你的超滤系统总是提前崩掉？先搞懂这3个核心概念
做水处理的项目多了，你会发现一个规律：超滤（UF）系统出问题，十有八九不是因为膜本身，而是因为选型时漏掉了几个关键参数。
1. 膜孔径不是选大的就好，也不是选小的就安全

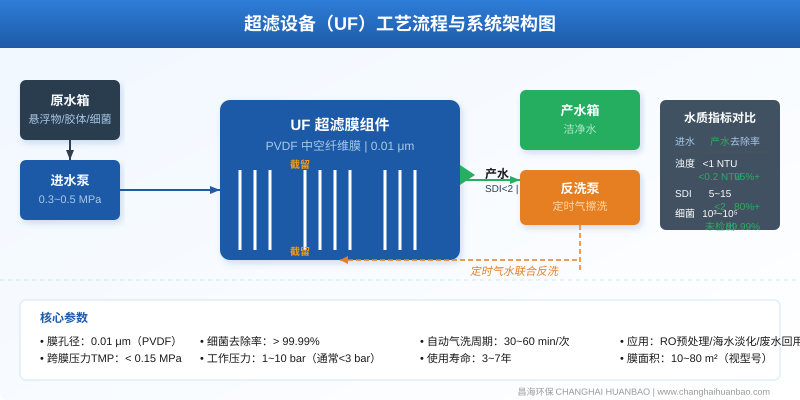

市场上常见的UF膜孔径有0.01μm、0.03μm、0.05μm三种规格。PVDF材质的中空纤维膜，精度能做到0.01μm，细菌去除率超过99.99%，这是目前工业水处理里最常用的配置。
2. TMP（跨膜压差）是判断污染程度的黄金指标
TMP低于0.15MPa，说明膜还比较干净；TMP持续上升到0.2~0.25MPa，说明膜面已经有明显污染，需要安排化学清洗；如果TMP在短时间内跳涨超过0.05MPa/天，基本可以判断是发生了微生物污染或者严重的胶体堵塞。
3. 进水SDI值是RO系统能不能稳定运行的前置条件
SDI（Silt Density Index，淤泥密度指数）是衡量水中悬浮物和胶体浓度的核心指标。UF作为RO预处理时，产水SDI稳定在2以下，才能保证RO膜的稳定运行。如果原水SDI超过15，单纯的砂滤+碳滤根本压不住，必须先上UF做深度预处理。
二、超滤系统选型最容易踩坑的4个参数：选错一个系统三个月就崩
1. 膜材质选错：PVDF和PES不是随便选
PVDF（聚偏氟乙烯）是目前UF膜的主流材质，耐氧化能力强，可以用次氯酸钠做日常消毒清洗，寿命3到7年。PES（聚醚砜）的亲水性更好，初期通量稍高，但耐氯性能差，需要用无氧化性的清洗剂。如果原水有余氯，PES膜会被氧化降解，一年之内通量衰减50%以上。
2. 回收率定太高：以为省水其实在害膜
UF系统回收率不是越高越好。回收率超过85%，浓水侧的污染物浓度会急剧升高，膜面污染加速。昌海环保的标准做法是将UF回收率控制在75~80%，留出足够的裕量空间给水质波动。
3. 气擦洗周期设置不合理：间隔太长，污染不可逆
UF膜的气擦洗（气洗）是防止膜面污染的核心手段。一般建议初始周期设为30到60分钟一次，每次气擦洗30到60秒。但如果原水是含油量高的废水，气擦洗间隔要缩短到15到20分钟，因为油类污染物一旦在膜面形成稳定的油膜，普通的气擦洗就失效了。
4. 忽视进水温度对通量的影响：冬天产水量腰斩
UF膜的透水性能受温度影响非常大，温度每下降1°C，膜通量大约下降2~3%。在北方地区的冬季，如果进水温度低于10°C，标称通量4m³/h的UF设备，实际产水量可能只有设计值的60~70%。
三、真实案例：某电镀产业园UF系统改造，回收率从62%提升到78%
广东某电镀产业园一期项目，原有预处理系统只用了砂滤+碳滤，UF作为RO前置保护的过滤效果不理想。现场调试时，UF膜通量在两个月内从设计值4.2m³/h降到了2.8m³/h，清洗后通量恢复到3.5m³/h，但三天后又跌回2.9m³/h。
昌海环保工程师到现场排查后发现三个问题：
- 气擦洗周期设定为90分钟一次，间隔太长，污染物在膜面堆积成层
- 进水SDI实测值为8~12，远高于UF膜要求的小于3标准，污染负荷远超设计预期
- 砂滤罐滤料已经板结，过滤精度严重下降，污染物直接冲击UF膜
改造方案：更换砂滤罐滤料，将气擦洗周期缩短为30分钟，增加在线TMP监测和报警，对进水SDI做24小时连续监控。改造完成后，UF膜通量稳定在4.0m³/h，回收率从62%提升到78%，RO浓水量减少18%，年节约新鲜水约12,000m³。
四、选型避坑指南：记住这4个数字，关键时刻能救命
膜孔径：认准0.01μm的PVDF中空纤维
低于这个规格的膜，截留能力不达标；高于这个规格的，价格贵而且没有额外收益。PVDF是行业共识，不是可选项。
TMP报警值：设0.2MPa
超过0.2MPa说明膜已经有明显污染，需要安排化学清洗；超过0.25MPa，膜面污染物可能已经进入不可逆阶段，这个阶段的膜通量损失在15~30%。
进水SDI上限：5.0（最佳小于3）
SDI超过5.0，UF膜的污染速度会进入加速期；SDI超过10，属于高污染水源，必须在UF前加两级预处理，不能省。
温度修正系数：每降1°C，通量-2%
冬季进水温度低于10°C时，系统实际产水量要做温度修正；进水温度低于5°C的极端工况，需要对膜组件做伴热处理，否则TMP会异常升高甚至出现膜丝冻裂。
超滤设备看起来结构简单，但每个参数背后都是无数个项目踩出来的经验教训。选型阶段多花一天时间做水质分析和参数校核，比系统上线后再来做改造要划算得多。
