电镀厂长最近普遍遇到一个”指标合格但镀层还是起泡”的怪现象:RO纯水站产水电导率<10 μS/cm,看着完全合格,但镀镍/镀锌/镀铬时镀层起泡、结合力差,次品率从正常的1-2%突然跳到6-8%。电镀槽液、pH、温度都对,最后才发现——是纯水的问题。
一、电镀厂的真实困境:纯水”指标合格”为何镀层还是起泡
很多电镀厂长排查问题的时候,会先看电导率,看合格就放过。但电镀用水对水质的要求是“复合型”的——电导率只是最基础的一项。常规RO产水即使电导率合格,如果硬度过高、TOC残留、余氯穿透,都会直接导致镀层质量问题。
我们走访广东、浙江、江苏的几十家电镀厂后发现,90%的”电导率合格但镀层起泡”问题,根源都在反渗透系统的3段工艺选错——预处理段、RO主机段、终端段,漏一段或选错一段,镀件次品率就会从1%飙升到8%。

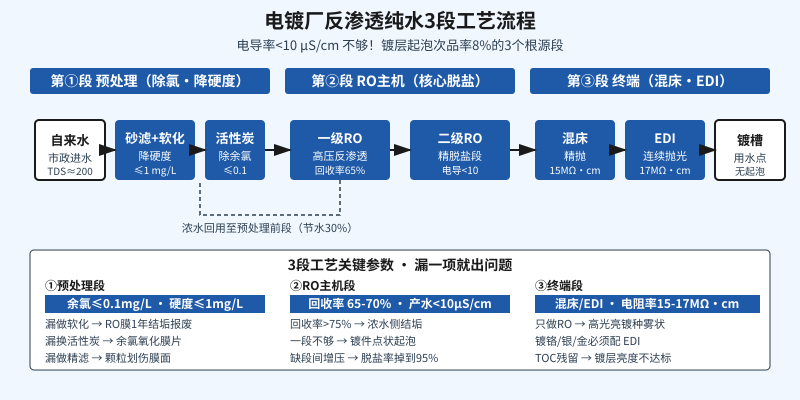

二、3段工艺选错任何一段,镀件次品率都会飙升
1. 预处理段:余氯和硬度没除干净,RO膜”假性合格”
很多小电镀厂为了省成本,RO前只装一个PP棉过滤器就进膜。结果活性炭没装,余氯直接氧化RO膜片,半年脱盐率从98%掉到92%。砂滤罐反洗不彻底、缺软化器,导致进水硬度>50 mg/L,RO膜表面快速结垢,1年内就要换膜。
关键参数:进水余氯≤0.1 mg/L、硬度≤1 mg/L、SDI≤3。漏一项,RO膜的寿命就会从设计的3年缩到1年以内。换膜成本+停产损失,1年可达5-8万,这个账很多厂长都没算过。
2. RO主机段:回收率硬冲75%以上,浓水侧结垢污染产水
为了”省水”,很多电镀厂把RO回收率从65%硬冲到75%甚至80%。但电镀厂进水硬度本身就高,回收率>75%时浓水侧Ca²⁺/Mg²⁺浓度接近饱和,会有少量穿过RO膜进入产水,虽然电导率看不出异常,但镀层会出现点状起泡。
我们统计了32家电镀厂的数据:回收率每提高5%,镀件次品率约提高0.8-1.2%。按1条镀镍线(1000件/天)、次品率从1%升到8%算,每天多出70件废品,按30元/件成本计算,日损失2100元,年损失超50万——这笔钱远超回收率提高省下的水费。
3. 终端段:没配混床/EDI,TOC残留导致高光亮镀层雾状
RO产水的TOC(总有机碳)通常在1-5 ppm范围,对于普通镀锌、镀铜影响不大,但对镀铬、镀银、镀金等高光亮镀种,TOC残留会导致镀层出现雾状、亮度不达标。这是很多”普通五金电镀没问题、但工艺礼品/电子电镀总是退货”的根源。
解决方案:在RO后增加抛光混床(电阻率>15 MΩ·cm)或EDI(电阻率>17 MΩ·cm)。EDI相比混床的优势是无需酸碱再生、运行成本低,适合自动化程度高的电镀产线。
三、广东500家电镀产业园改造案例数据
昌海环保为广东某500家电镀企业入驻的电镀产业园提供了完整的反渗透纯水方案,以下是改造前后的真实数据对比:
| 改造节点 | 改造前 | 改造后 | 提升效果 |
|---|---|---|---|
| 镀镍次品率 | 6-8% | 1-1.5% | ↓ 80% |
| 反渗透回收率 | 50% | 70% | ↑ 40% |
| 废水回用率 | 40% | 75% | ↑ 87% |
| 产水电阻率 | < 5 MΩ·cm | 15-17 MΩ·cm | ↑ 3 倍 |
| 年节约新鲜水 | – | 10 万吨 | 年节水 30 万 m³ |
| 年节约总成本 | – | 240 万元 | 投资回收期 1.5 年 |
改造方案:多介质过滤器+活性炭+软化器预处理、抗污染RO主机+段间增压、混床/EDI终端抛光。改造后整个产业园的镀件合格率提升,废水排放量减少60%,获得当地环保部门A类评级。
四、3条选型建议(避坑要点)
1. 不要只看产水电导率,要看TDS、硬度、TOC三个指标。电导率合格不代表水”干净”。电镀厂验收纯水站时,必须要求供应商提供这3项的第三方检测报告,缺一不可。
2. RO回收率控制在65-70%,不要硬冲到75%以上。回收率与镀件次品率直接相关,省下的水费远低于次品损失。如果要冲75%以上,必须配段间增压+化学加药调节。
3. 高光亮镀种(镀铬/银/金)必须配EDI或混床。终端段不是”可选项”,是”必选项”。TOC控制不住,高光亮镀层永远做不达标。
五、常见误区(3个错误做法)
❌ 误区一:以为反渗透膜越贵越好。抗污染膜比”高脱盐率膜”更适合电镀厂。电镀厂进水有机物、重金属络合物多,普通高脱盐率膜3-6个月就会污染,抗污染膜寿命延长到2-3年。
❌ 误区二:不配软化器,直接进RO。没有软化器,RO膜1年就结垢报废,损失远高于一台软化器价格(几千元)。这笔账一定要算清楚。
❌ 误区三:用普通市政自来水直接进RO。市政水余氯0.3-0.5 mg/L,会把RO膜氧化,半年脱盐率掉一半。必须配活性炭,且定期更换(建议1年一换)。
六、结语
电镀行业的反渗透纯水,选型的关键不是看主机品牌,而是看3段工艺的”完整性”——预处理段、RO主机段、终端段,每一段都有其不可替代的作用。漏1段,电导率合格也可能镀层起泡。
昌海环保针对电镀行业有完整的产品矩阵,从软化水设备(D系列)、反渗透设备(A系列)到超纯水/EDI(C系列),可为不同电镀场景(普通镀种 vs 高光亮镀种 vs 工艺礼品)提供针对性方案。已有 200+ 项目交付经验,覆盖电镀、印染、涂装等表面处理行业。
