一、表面处理行业的水质危机：每家工厂都面临，却少有人真正重视
电镀、阳极氧化、涂装前处理——这些表面处理工艺，核心环节都离不开清洗用水。自来水管里的水看起来清澈，但其中含有的钙镁离子（硬度）、溶解性总固体（TDS）、氯离子等，对镀层质量的影响远比很多业主想象的大。
昌海环保工程师在多年现场调试中发现：大量表面处理厂的水处理设备出水不达标，根源往往不在RO膜本身，而在预处理设计缺失或运行参数失控。一台买回来就”出水不理想”的反渗透设备，往往从一开始选型就埋下了隐患。
二、水质不达标的3大代价：返工、停产、镀液报废
1. 硬度问题：镀层附着力下降，报废率上升
自来水中钙、镁离子在清洗槽中与电镀工件的表面残留物结合，形成肉眼可见的水垢白斑。这些水垢在镀层下方形成隔离层，导致镀层附着力严重下降，出现起皮、脱落问题。以镀镍为例：当清洗水硬度超过50 mg/L（以CaCO₃计），每次清洗后在工件表面形成的水垢层可使镀层结合力下降40%以上，造成批量性返工甚至报废。一个日产500kg镀镍件的中小型电镀厂，每月因硬度问题导致的返工损失保守估计在3000～8000元。
2. TDS问题：镀液污染，批次性质量事故
自来水中溶解的氯离子、硫酸根等杂质在清洗过程中进入镀液，破坏镀液化学平衡。某珠三角镀锌厂因自来水TDS长期偏高（250 mg/L以上），镀液浊度逐渐升高，每月额外消耗约15%光亮剂，并出现明显的镀层针孔、发雾问题。
3. 硬水堵塞阳极袋和管道：生产停机损失
硬度高的原水还会在阳极袋、过滤芯、喷淋管道内部形成结垢，久而久之堵塞滤袋、憋压停机。昌海环保现场工程师反馈，部分客户在冬季硬水高峰期每月因结垢导致的停机清理频率高达3～5次，每次停机6～8小时。
三、电镀清洗水水质要求对照表：不同工艺用什么水？
电镀清洗用水看似简单，实际上不同工序对水质的要求差异很大。以下是昌海环保依据行业标准整理的电镀清洗水水质参数对照表：
| 水槽类型 | 硬度（CaCO3） | TDS | 电导率 | 推荐工艺 |
|---|---|---|---|---|
| 前处理清洗槽 | <50 mg/L | <150 mg/L | <300 μS/cm | 软化水设备 |
| 最终清洗槽 | <5 mg/L | <30 mg/L | <50 μS/cm | RO反渗透设备 |
| 镀液配制/更新用水 | <1 mg/L | <20 mg/L | <50 μS/cm | RO反渗透+EDI |
| 阳极氧化封孔用水 | <10 mg/L | <80 mg/L | <150 μS/cm | 软化+RO组合 |
| 涂装前处理（磷化/硅烷） | <30 mg/L | <100 mg/L | <200 μS/cm | 软化水设备 |
核心结论：对于表面处理行业而言，硬度（Ca2+/Mg2+）和TDS是决定镀层质量的两大关键水质指标。预处理阶段控制硬度，是确保RO系统稳定运行的前提；RO产水控制TDS，是保证镀层光亮度和平整性的关键。
四、昌海方案：软化水+反渗透组合，针对表面处理行业定制
针对表面处理行业的水质特点，昌海环保推出软化水设备+反渗透设备组合方案，针对前处理清洗和最终清洗提供分级水质解决方案：

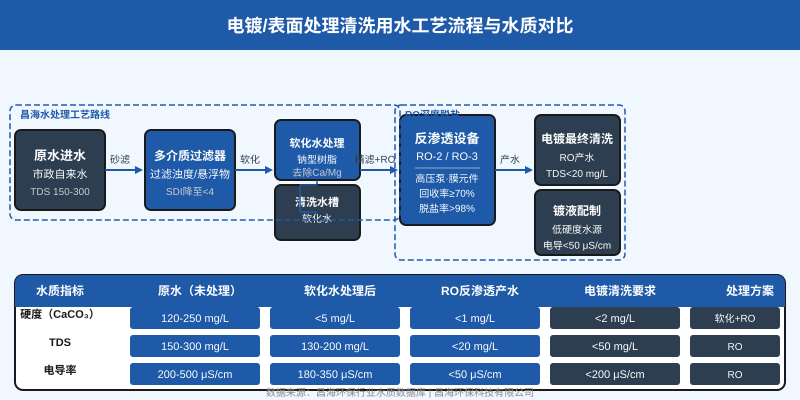

工艺路线一：软化水处理（经济方案）
原水 → 多介质过滤器 → 软化水设备（钠型离子交换树脂）→ 清洗水槽。适用于电镀前处理清洗、涂装前处理等对水质要求相对较低的工序，能有效去除水中钙镁离子，防止工件水垢形成，设备投资低，运行成本经济。
工艺路线二：软化+RO组合（全水质方案）
原水 → 多介质过滤器 → 软化水设备 → 精密过滤器 → RO反渗透设备 → 最终清洗水槽/镀液配制。适用于对水质要求高的最终清洗和镀液配制环节，RO产水电导率可降至50 μS/cm以下，完全满足电镀清洗和镀液配制的水质要求。
五、真实案例：广东某电镀产业园废水回用系统，年节水10万吨
广东某大型电镀产业园（50+家电镀企业），日产电镀废水约2000立方米，原政府要求达标排放，园区希望实现废水回用率60%以上。昌海环保提供解决方案：预处理（化学沉淀去除重金属→pH调节→砂滤→UF超滤）→ 深度处理（UF产水→抗污染RO膜）→ 浓水处理（RO浓水→DTRO碟管式RO→低温蒸发结晶）。
关键数据：一期处理量500立方米/天，回用电导率<200 μS/cm，RO回收率70%，DTRO浓缩后浓水TDS达120-150 g/L，最终废液量不足进水量的5%。年节约新鲜水约10万立方米，直接降低新鲜水采购成本和废水处理费用。
六、投资与回报：水质处理设备的长期经济账
表面处理行业水处理设备初期投入看似较高，但水质不达标带来的隐性损失远超设备投资本身。以一个日产1000kg镀镍件的中小型电镀厂为例，水质不达标造成的月均损失如下：
| 损失类型 | 原因 | 估算金额/月 |
|---|---|---|
| 返工损失 | 硬度/TDS导致镀层附着力差 | 3000～8000元 |
| 停机清理 | 阳极袋/滤芯结垢堵塞 | 2000～5000元 |
| 镀液污染 | TDS/Cl-超标导致批次性质量问题 | 3000～15000元 |
| 光亮剂过量消耗 | 镀液污染被迫追加光亮剂 | 2000～5000元 |
| 合计 | 8500～33000元/月 |
综合来看，水质达标的设备投入在正常工况下通常可在1～2年内回收投资成本，长期综合节省的费用相当可观。
七、昌海环保：12年水处理经验，出口50+国家
昌海环保科技有限公司成立于2013年，专注于水处理设备（海水淡化/RO纯水/超滤/EDI/废水回用）的研发、制造与出口。公司总部位于广东东莞，拥有全套水处理设备生产线，累计交付水处理项目200余个，出口市场覆盖东南亚、中东和非洲。
昌海环保为表面处理行业提供：8人水处理工程师团队（含高级工程师3人），可提供1对1工艺方案定制；48小时内提供初步方案，按需提供水质分析和工艺建议；设备制造过程支持视频检验，出厂前完成整机测试（烧机测试）。质保期：设备整机1年，膜组件6个月（耗材除外），终身备件供应，响应时间<24小时。
八、选型提醒：表面处理行业水处理避坑指南
在选择水处理设备时，建议业主重点关注以下几点，避免低价陷阱：
① 预处理系统是否针对高硬度原水设计？对于自来水硬度较高的地区，前置软化系统的树脂填充量是否足够、再生周期是否合理，是影响整体出水水质的第一道关口。
② RO系统膜元件是否选用抗污染型号？电镀清洗废水中含有表面活性剂和有机物，普通RO膜极易污染。抗污染型膜元件虽然单价略高，但能显著延长清洗周期和使用寿命，降低整体运行成本。
③ 是否提供水质分析和工艺设计说明书？正规水处理供应商应在合同前提供水质分析报告和工艺设计说明，明确每个水槽的水质参数设计依据。若供应商不要求水质数据就直接报价，很可能是标准化产品而非定制化方案。
表面处理行业水处理的核心，不是买一台便宜的RO设备，而是根据自身水质特点和工艺要求，建立完整的软化+RO分级供水系统。选对了方案，就等于为电镀生产质量上了第一道保险。
