广东某光学玻璃厂2018年投了一套RO纯水系统,运行8个月后RO膜严重污堵,清洗频率从每月1次变成每周1次,产水电阻率从15 MΩ·cm掉到8 MΩ·cm,被迫更换全部RO膜——直接损失62万元。业主反复排查,才发现问题出在RO前面那个被忽视的环节:UF超滤预处理。UF出水SDI长期在4-5(标准≤3),RO膜寿命从3年缩短到不足1年。
光学玻璃是工业纯水水质要求最严苛的场景之一,UF超滤恰恰是90%业主最容易忽略、却决定整套系统寿命的环节。
一、光学玻璃对纯水的”苛刻”要求
光学玻璃下游应用包括手机镜头、车载镜头、AR/VR光学组件、激光器窗口等,任何细微的水质波动都可能让成品报废。
1. 研磨/抛光——颗粒物直接划伤镜片
研磨盘转速1000-3000 RPM,冷却水中颗粒物会直接嵌入玻璃表面,形成微米级划痕。手机镜片厂家要求来水浊度<0.1 NTU,城市自来水通常1-3 NTU,差着10-30倍。
2. 镀膜环节——电阻率不达标导致膜层附着力差
镀膜前最后一道清洗用水的电阻率要求≥15 MΩ·cm,TOC<50 ppb。电阻率<10 MΩ·cm时,镀膜层出现针孔、脱膜,良率跌到60%以下。
二、90%业主忽视的核心环节——UF超滤预处理
很多业主的认知是:”RO反渗透就是核心,前面随便接个砂滤+碳滤就够了”。但这是光学玻璃纯水系统最常见、代价最大的认知误区。
1. RO膜的”前置防护”——没有UF,RO膜3-6个月报废
RO膜厂家对进水SDI的硬性要求是≤3,理想≤2。SDI>5时污堵速率呈指数上升。普通砂滤+碳滤出水SDI通常4-6,只有UF超滤(0.01μm)才能稳定压到≤2。
2. 真实案例——某厂3个月压差飙升至0.8 MPa
东莞某光学镜片厂用砂滤+碳滤+RO方案,3个月后RO一段压差从0.2 MPa升到0.8 MPa,产水量从5 m³/h跌到2.8 m³/h。改造加装0.01μm PVDF超滤后,RO压差稳定在0.25 MPa以下,运行一年半未清洗。
三、UF选型的3个关键参数(90%业主选错)
UF不是”买个膜壳装上就行”,选错以下3个参数,系统照样会出问题。
1. 膜材质:PVDF > PES > 醋酸纤维素
PVDF耐强酸强碱清洗(pH 1-13),寿命5-7年;PES耐温好但耐碱差;醋酸纤维素最便宜但pH耐受范围窄(4-8),光学玻璃厂原水pH波动大容易水解。预算够直接上PVDF。
2. 过滤精度:0.01μm比0.1μm更适合
0.1μm UF对细菌截留率只有log 2-3,0.01μm UF才能稳定达到log 4以上。光学玻璃研磨/镀膜对微生物极敏感,建议直接上0.01μm。
3. 设计通量:不要追高,50-60 LMH最稳
有些厂家标称80-100 LMH,听着很美,但高通量意味着高污染速率,反洗频率翻倍,膜寿命缩短30%。光学玻璃设计通量控制在50-60 LMH最经济。
四、光学玻璃行业水质要求对照表
| 用水环节 | 水质指标 | 推荐标准 | UF作用 |
|---|---|---|---|
| 研磨冷却水 | 浊度 | ≤ 0.1 NTU | 截留颗粒物 |
| 研磨冷却水 | SDI | ≤ 3 | 稳定RO进水 |
| 镀膜前清洗 | 电阻率 | ≥ 15 MΩ·cm | 降低RO负担 |
| 镀膜前清洗 | TOC | ≤ 50 ppb | 减少有机污染 |
| 成品终清洗 | 颗粒(>0.2μm) | ≤ 1 个/mL | UF产水即可 |
| 成品终清洗 | 细菌 | ≤ 10 CFU/100mL | 截留率>99.99% |
上表显示,UF产水已能直接满足研磨冷却水和成品终清洗,镀膜前清洗才需要RO+EDI精制。这就是”UF+RO”双膜法成为光学玻璃行业标配的原因。
五、昌海UF在光学玻璃行业的应用

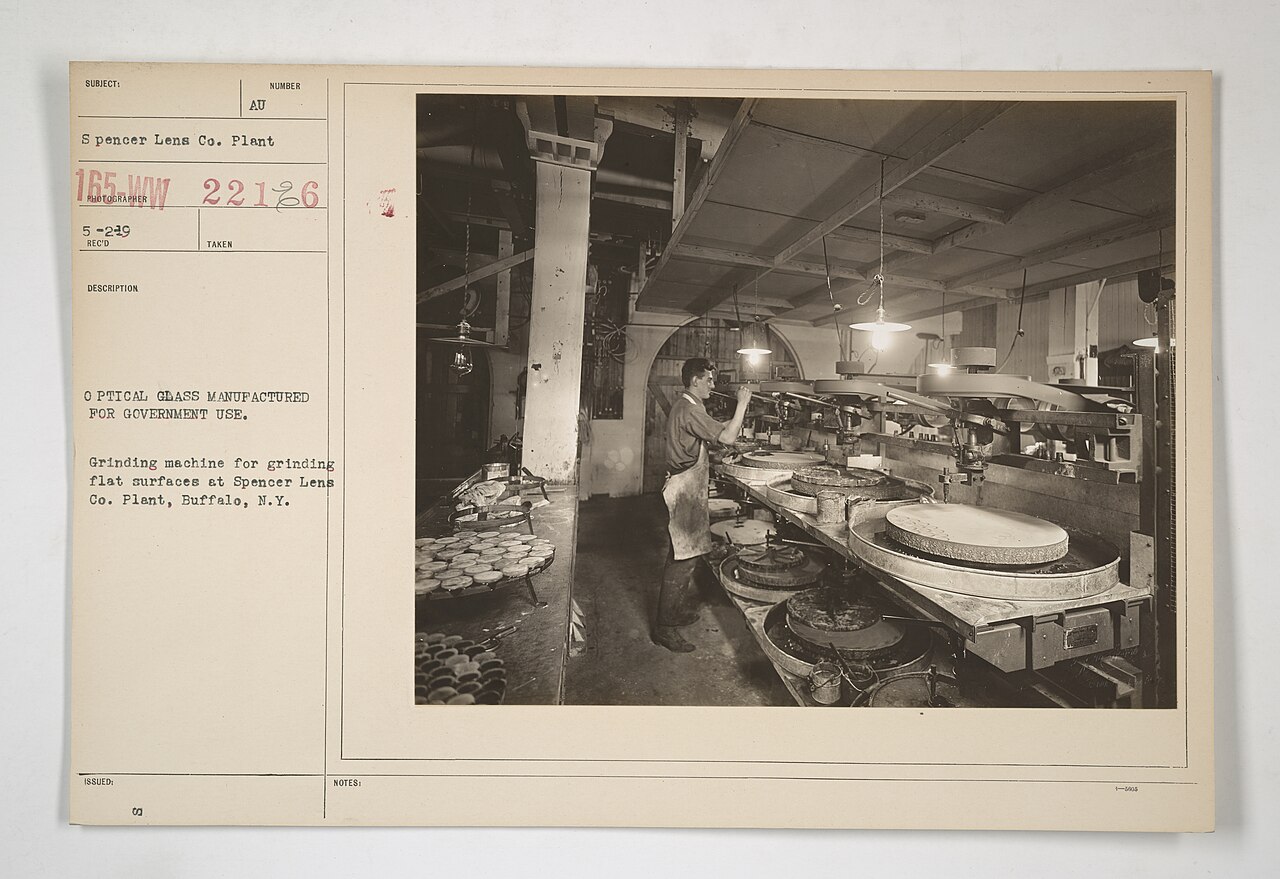

上图为美国Spencer Lens公司光学玻璃研磨车间历史照片(美国国家档案馆公共领域藏品),展示研磨工艺对冷却水洁净度的高要求——现代精密光学工厂仍沿用此工艺,纯水制备从早期蒸馏升级为UF+RO+EDI组合。

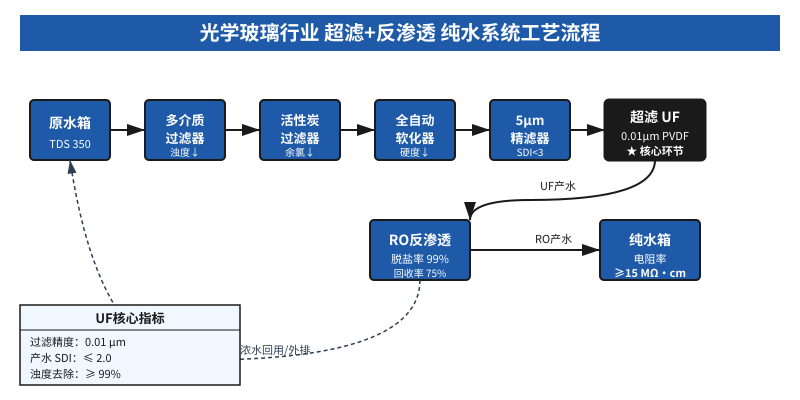

昌海环保为江苏某手机镜片厂交付的UF+RO纯水系统(2023年):日产镜片20万片,需纯水10 m³/h(电阻率≥15 MΩ·cm)。工艺为原水→多介质→活性炭→软化→5μm精滤→UF超滤(0.01μm PVDF)→RO→纯水箱。运行3年实测:UF产水SDI稳定1.2-1.8,跨膜压差0.08-0.12 bar,反洗48h,化学清洗90天;RO膜设计寿命3年,运行2.5年压差稳定。
六、3个最容易踩的坑 + 效益分析
1. 反洗周期——按流量触发,别按时间
反洗写”30分钟一次”是错的。原水水质波动时反洗跟不上,UF膜就被压实。正确做法是按累计产水量触发反洗(50-100 m³/次),流量计接入PLC自动控制。
2. 化学清洗——别用次氯酸钠洗PVDF膜
PVDF耐氧化有限,长期用NaClO加速老化。正确做法是碱洗NaOH+EDTA(pH 12),酸洗柠檬酸(pH 2),每月最多1次。
3. 冬季通量预留——按5℃水温核算
UF通量随温度下降,5℃时只有25℃时的50%-60%。北方业主必须按冬季水温核算通量,否则产能缩水一半。
| 对比项 | 单RO(无UF) | UF+RO双膜法 |
|---|---|---|
| RO膜更换周期 | 8-12个月 | 3年+ |
| RO膜年更换费用 | 50-80 万元 | 15-20 万元 |
| RO清洗频率 | 每月1次 | 每季度1次 |
| 产品合格率 | 波动大 | 稳定95%+ |
七、结语:UF不是”可选项”,是”必选项”
回到开头那个广东业主:62万元的RO膜报废损失,根源就在UF预处理没选对。如果一开始就配0.01μm的PVDF超滤,损失完全可以避免。光学玻璃的UF不是”可选项”,而是保障RO膜寿命达标、产品合格率稳定的”必选项”。盯紧膜材质(PVDF)、过滤精度(0.01μm)、设计通量(50-60 LMH)这3个参数,90%的坑都能避开。昌海环保专注工业纯水12年,3000㎡自有工厂,UF+RO组合设备已交付200+项目,光学玻璃是核心服务方向之一。
