广东一家光学玻璃厂的厂长最近很头疼：镀膜车间连续 3 个月，镀膜合格率卡在 78% 上下。质检报告反复指向同一个原因——镀膜前清洗水水质不达标。问题出在哪儿？是他把整套纯水系统重新换了一遍，RO 膜、抛光混床都用最好的，结果合格率还是提不上去。最后查出来，根源不在末端，而在前置预处理：超滤段没控制好 SDI 污染指数和浊度。
这并不是个案。光学玻璃、手机盖板、车载玻璃等镀膜行业，普遍存在一个误区：把注意力放在末端超纯水上，忽略了超滤预处理段。等发现 RO 段频繁清洗、产水电导率波动时，损失已经造成。本文拆解 3 个超滤预处理段的关键参数，以及如何用一套合理的工艺组合把镀膜合格率从 78% 提到 95%。
一、光学玻璃镀膜前清洗水的 3 个核心痛点
1. SDI 污染指数长期大于 3，RO 膜 3 个月内通量衰减 40%
SDI（Silt Density Index）是衡量进水胶体和颗粒污染倾向的核心指标。光学玻璃厂的原水虽然用市政自来水，但管网老化、储水罐锈蚀、二次污染普遍存在，进水 SDI 通常在 6-8 之间。直接进 RO 膜，膜表面会快速形成胶体污染层，导致段间压差上升、产水量下降、清洗频率从 1 次/季度变成 1 次/月。一台 RO 膜价格 2-5 万元，3 个月报废等于每年多花 8-20 万元。
2. 浊度高于 1 NTU，清洗后玻璃表面残留颗粒，镀膜出现针孔/划痕
镀膜前的清洗对水质要求极高——水中粒径 > 0.2μm 的颗粒超过 50 个/mL 时，玻璃表面在镀膜后会出现针孔、划痕、雾斑等缺陷。多介质过滤只能把浊度从 3 NTU 降到 1 NTU 左右，再往下就力不从心了。某车载玻璃厂实测：浊度 1.2 NTU 时，镀膜合格率 78%；浊度降到 0.1 NTU 以下，合格率升到 95%。
3. TOC（总有机碳）超标 0.5 mg/L，镀膜层附着力下降 30%
原水中的腐殖酸、藻类有机物、清洗剂残留都是 TOC 来源。TOC 进入镀膜工序后，会在玻璃表面形成有机薄膜，削弱镀膜层与玻璃基底的化学键合。镀膜后用百格刀测试，附着力从 5B 降到 3B，户外使用 6 个月开始出现镀膜脱落。这种缺陷不是工艺问题，是水的问题。
二、超滤预处理 3 个关键参数控制对照
针对上述痛点，核心思路是在 RO 反渗透之前加一道超滤（UF），把 SDI、浊度、TOC 三项指标全部控制到位。下面是昌海环保在某光学玻璃厂实测的参数对照表（UF 段 0.01μm PVDF 中空纤维膜）：
| 关键参数 | UF 进水（自来水） | UF 出水 | 降幅 | 对镀膜合格率的影响 |
|---|---|---|---|---|
| SDI 污染指数 | 6-8 | ≤ 2 | ↓ 70% | RO 膜清洗频率从 4 次/年降至 1 次/年 |
| 浊度（NTU） | 1.5-3.0 | ≤ 0.1 | ↓ 95% | 玻璃表面颗粒从 1000 个/mL 降至 10 个/mL |
| 颗粒（>0.2μm） | 高 | 几乎为零 | ↓ 99.9% | 镀膜针孔/划痕率从 22% 降至 5% |
| TOC（mg/L） | 2-4 | ≤ 0.5 | ↓ 80% | 镀膜附着力从 3B 升至 5B |
从表里可以看到，UF 段是整个系统的”质量阀门”——它决定了下游 RO 膜的寿命、终端超纯水的稳定性、最终镀膜合格率。这道阀门如果装不好，后面花再多钱买高端 RO 膜和 EDI 都没用。
三、昌海环保超滤预处理组合工艺方案

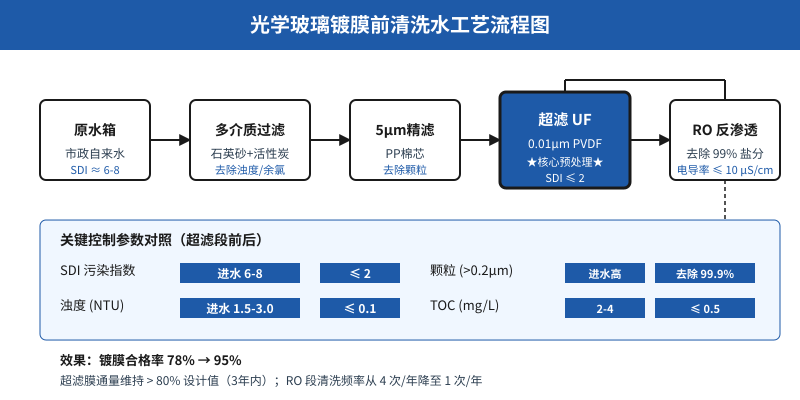

1. 工艺路线：原水 → 多介质过滤 → 5μm 精滤 → 超滤（UF） → RO → 终端精制
昌海环保针对光学玻璃行业设计了一套三级预处理 + 两段主处理的标准化路线：
第一级：多介质过滤（石英砂 + 活性炭）
去除原水中的大颗粒悬浮物、胶体、部分有机物和余氯。石英砂层截留浊度物质，活性炭层吸附 TOC 和余氯。设计流速 8-12 m/h，反洗周期 24 小时。 这一级把浊度从 3 NTU 降到 1 NTU 左右。
第二级：5μm 保安过滤器（PP 棉芯）
拦截多介质过滤跑出来的细小颗粒（石英砂碎屑、活性炭粉末），保护下游超滤膜不被划伤。PP 棉更换周期 2-4 周，成本低但作用关键。
第三级（核心）：超滤 UF（0.01μm PVDF 中空纤维膜）
这是整套系统的质量决定段。0.01μm 的过滤精度可以截留几乎所有胶体、细菌、大分子有机物，让 SDI 从 6-8 稳定降到 ≤ 2，浊度降到 ≤ 0.1 NTU。昌海选用 PVDF 材质，化学耐受性 pH 2-12，可以用次氯酸钠 + 柠檬酸交替清洗，膜寿命 3-5 年。
2. 关键设计参数（昌海标准方案）
· 膜通量：50-80 L/m²·h（光学玻璃专用，比常规水处理低 20%，污染余量更大）
· 跨膜压差（TMP）：≤ 30 kPa（超过即触发反洗）
· 反洗周期：30 分钟一次气水联合反洗 + 每周一次化学加强反洗
· 化学清洗（CIP）：每 3-6 个月一次，使用次氯酸钠（200 ppm）+ 柠檬酸（1%）交替
