一、晶圆厂UPW电阻率异常下降的常见现象

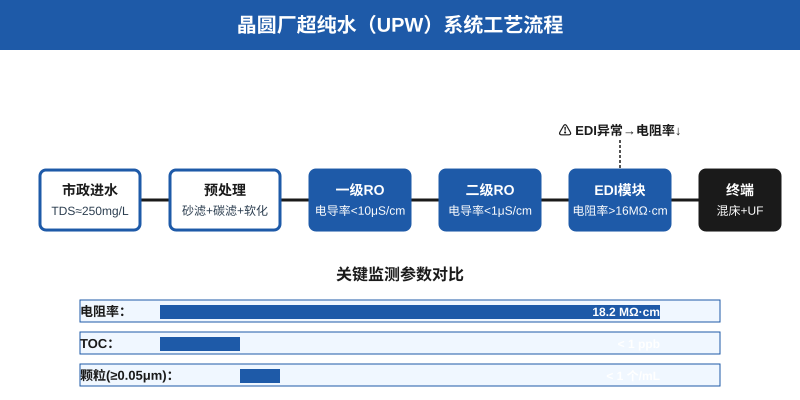

12寸晶圆厂超纯水（UPW）系统通常以”二级反渗透+EDI+终端精制混床+UF”为主流工艺，产水电阻率需稳定在18.2 MΩ·cm（25℃），这是SEMI F-63规范的硬指标，也是晶圆厂验收时的核心数据。
1. 现象特征：缓慢下降，不易察觉
某12寸晶圆厂连续运行18个月后，UPW终端电阻率从18.2 MΩ·cm悄无声息地掉到16.5 MΩ·cm，整整掉了1.7 MΩ·cm。这种缓慢下降不像突发污染那样容易引起警觉，但会直接导致晶圆清洗合格率降低0.5-1.2%。
2. 经济损失：每片晶圆多耗1.5-4美元
按一片12寸晶圆售价300-800美元计算，0.5%的合格率损失相当于每片损失1.5-4美元。一条月产5万片的产线，月损失可达75-200万美元，而工程师往往在月度报表汇总时才发觉异常。
3. 排查耗时：72小时锁定根因
该厂老工程师团队花了72小时才锁定根因——问题不在二级RO，而在EDI模块。事实上，多数产线在发现电阻率异常时，EDI膜堆已老化3-6个月，提前预警机制缺失是普遍痛点。
二、EDI端3个早报警信号
EDI（电去离子）模块是UPW系统的”心脏”，但它有3个隐形指标会先于电阻率异常报警，老工程师称之为”先行指标”：
1. 工作电压异常
正常范围：直流100-300V。当电压高于正常值15%或低于正常值10%时，说明膜堆内部电阻发生变化——要么是树脂老化（电压偏高），要么是膜对结垢（电压偏低）。某厂记录显示，电压异常2周后电阻率才开始下降。
2. 电流漂移
正常电流通常稳定在0.5-3A区间。电流突然下降20%以上，往往是EDI浓水室结垢或树脂失效的先兆。这一指标比电阻率敏感3倍，建议每4小时采集一次数据。
3. 进出水压差变化
正常压差0.2-0.4 bar。当压差持续上升至0.5 bar以上，说明EDI膜堆已经发生颗粒堵塞或生物污染。这个指标比电阻率下降早3-4周报警，提前介入可避免整体更换。
三、UPW系统各级水质标准对比
下表是12寸晶圆厂UPW系统各级工艺段的典型水质标准。电阻率、TOC、颗粒数三项是SEMI F-63和ASTM D5127的核心验收指标，老工程师会逐项比对来定位异常段。
| 工艺段 | 电阻率(MΩ·cm) | TOC(ppb) | 颗粒(≥0.05μm) | 主要功能 |
|---|---|---|---|---|
| 自来水进水 | < 0.001 | 2000-5000 | >1000 | 原水 |
| 预处理产水 | < 0.005 | 500-1000 | 100-500 | 悬浮物/余氯去除 |
| 一级RO产水 | 0.05-0.2 | 50-200 | 10-50 | 95%脱盐 |
| 二级RO产水 | 1-5 | 5-20 | 1-10 | 99%脱盐 |
| EDI产水 | 16-18 | 1-5 | < 1 | 深度脱盐 |
| 终端精制 | 18.2 | < 1 | < 1 | 抛光 |
四、老工程师排查实战3步
1. 第一步：测电阻率分布
不要只看终端电阻率，要测RO出口、EDI进口、EDI出口、混床出口、UF出口5个点位。某厂案例显示，电阻率”假掉”是因为RO出口已经偏低，跟EDI完全无关——错修EDI反而会损失一台价值18万元的膜堆。
2. 第二步：查EDI电流电压曲线
拉出过去30天的电流电压趋势图。电压上升+电流下降=树脂老化；电压上升+电流上升=膜结垢。两种故障的化学清洗配方完全不同，不能混用。
3. 第三步：检测TOC
EDI模块树脂老化后会释放有机物，导致TOC从1ppb升到5ppb以上。这个指标比电阻率敏感5倍，是早期预警的金标准。
五、3个关键维护策略
1. 定期再生，避免整体更换
EDI模块每6-12个月需化学清洗一次，使用1-2% NaOH + 0.5% NaCl溶液循环清洗2-4小时。某厂年度再生计划避免了一次EDI整体更换（节省约18万元/套），寿命从3年延长到5年。
2. 在线监测升级
加装3个传感器：EDI进出口电阻率（0-18 MΩ·cm）、电流（0-5A）、压差（0-1 bar）。数据接入DCS，提前30天预警，远比被动等电阻率异常经济。
3. 备件策略
EDI膜堆属于耗材，建议储备1套备件。从下单到更换需要4-6周，提前备货可避免产线停产损失——12寸晶圆厂停产一天损失可达数百万元。
