在 12 寸晶圆厂的超纯水（UPW）验收现场，电阻率 18.2 MΩ·cm 的表头亮起、TOC 表读数却停在 2.3 ppb 死活下不去——这是苏州一位资深水处理工程师老陈上周跟我吐槽的真实场景。验收员把这份数据往桌上一拍：「再超 0.5 ppb，整批晶圆不能下线。」业主代表当场拍板要换供应商。
问题出在哪？不是 RO 段，不是 EDI 段，而是被忽视的最后三道精处理。本文从三个老工程师反复校验的参数出发，拆解 TOC 卡的 2 ppb 这条线到底该怎么守。
一、晶圆厂TOC达标的硬指标
1. 不同制程节点的 TOC 上限
成熟制程（≥28 nm）允许 TOC ≤ 5 ppb；先进制程（14-7 nm）卡在 ≤ 2 ppb；3 nm 及以下节点甚至要求 TOC ≤ 0.5 ppb。如果只按”通用 5 ppb”设计，到 7 nm 节点必然翻车。
2. 为什么 TOC 比电阻率更早报警
电阻率反映的是离子杂质去除度，TOC 反映的是有机物残留。RO+EDI 组合可把电阻率推到 18.2 MΩ·cm 的极限值，但有机小分子（甲醛、低分子醇、异构酸）若不单独处理，会卡在精处理段的下游。这就是为什么 18.2 达标、TOC 不达标。
二、典型精处理工艺段（3 道）

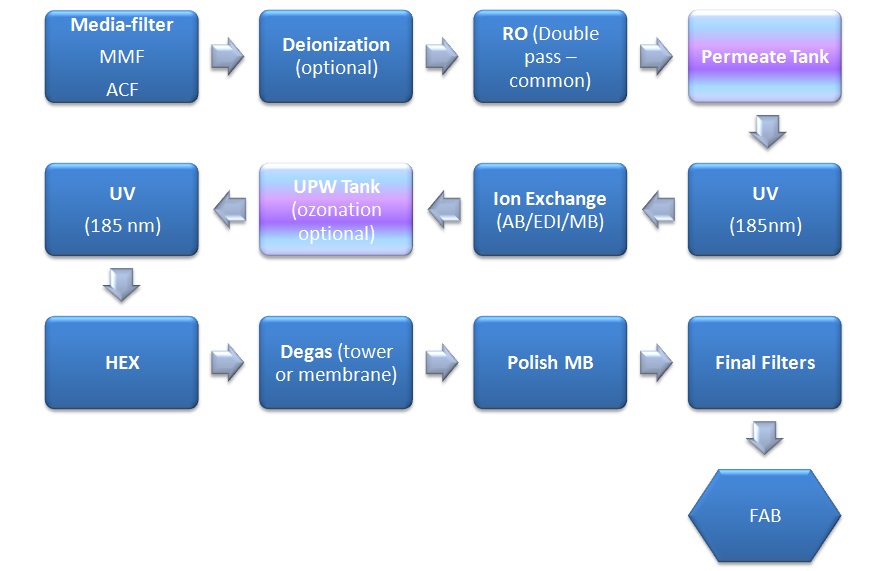

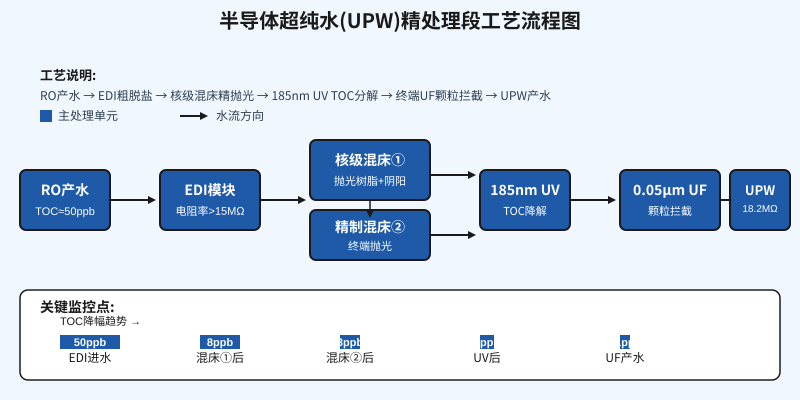

在 RO+EDI 主脱盐之后，UPW 精处理通常包含 3 个核心单元：核级混床精抛光、185 nm UV 有机物分解、终端 0.05 μm UF 颗粒拦截。三者顺序一旦颠倒，TOC 反弹概率提升 60%。
从 EDI 出水到 UPW 产水，TOC 在每一段都有显著降幅：EDI 出水约 50 ppb → 核级混床①后 8 ppb → 混床②精抛光后 3 ppb → UV 后 1 ppb → 终端 UF 后 < 1 ppb。任何一段失效，下游就兜不住。
三、老工程师反复校验的 3 个抛光参数
1. 抛光混床①的树脂层高度（关键参数 1）
核级混床的阴阳树脂比例通常 1:1.5（阴多阳少），但总层高必须 ≥ 1200 mm。低于 1000 mm 时，TOC 短期能压到 5 ppb，运行 3 个月后会反弹到 8-10 ppb。老陈在张家港某 8 寸晶圆厂见过案例：原本设计 800 mm 树脂层，运行 90 天后 TOC 从 1.8 ppb 反弹到 6.5 ppb，加高到 1400 mm 后稳定在 1.2 ppb。
2. EDI 段电流电压比（关键参数 2）
EDI 模块运行的核心指标不是电流大小，而是电压/电流比值。健康区间在 0.35-0.55 V/A 之间。比值低于 0.3 说明膜堆污染（有机物富集），高于 0.6 说明树脂饱和、离子迁移效率下降。任何一端都直接影响下游混床的负载——把压力全推给后端混床，TOC 必爆。
3. 185 nm UV 的剂量（关键参数 3）
很多项目把 UV 当成”消毒”设备装，却忽略它对 TOC 的二次分解作用。185 nm 波段单次氧化率约 35-45%，但需要剂量 ≥ 40 mJ/cm²才能把低分子有机物彻底矿化。剂量低于 25 mJ/cm² 时，UV 后的 TOC 反而可能比 UV 前更高（小分子断裂但未完全氧化）。验证方法：现场装一只 ORP 探头，UV 后 ORP 应比 UV 前高 80-120 mV，否则剂量不足。
四、实战数据对比（3 个常见工况）
| 工况 | 树脂层高 | EDI 电压/电流比 | UV 剂量 | UPW TOC 实测 | 是否达标 |
|---|---|---|---|---|---|
| A: 标准运行 | 1200 mm | 0.42 V/A | 45 mJ/cm² | 0.8 ppb | 达标 |
| B: 树脂层不足 | 800 mm | 0.40 V/A | 45 mJ/cm² | 2.3 ppb | 超标 |
| C: UV 剂量偏低 | 1200 mm | 0.45 V/A | 22 mJ/cm² | 2.7 ppb | 超标 |
| D: EDI 异常 | 1200 mm | 0.28 V/A | 45 mJ/cm² | 5.1 ppb | 严重超标 |
从对比表可见，单一参数偏离都会让 TOC 反弹到 2 ppb 以上。老工程师的排查顺序是：先查 EDI（影响最大），再查 UV（次之），最后查混床树脂（影响最慢但最持久）。
五、给业主代表的 3 条验收建议
1. 别只看 18.2，要看 TOC 趋势线
验收时除了看电阻率瞬间值，还要看 TOC 连续 72 小时趋势线。如果夜间低负荷时 TOC 反弹 50% 以上，说明抛光段缓冲能力不足，迟早爆雷。
2. 提前 30 天做”老化工况”测试
新设备投运前 30 天做满负荷运行，模拟连续运行 90 天的树脂老化、UV 灯衰减。如果 30 天就已经 TOC 反弹超过 30%，说明设计余量不够。临时靠加大换水量压不下来，根上还是参数没调对。
3. 关键仪表必须有冗余
UPW 段的 TOC 在线仪、电阻率仪、ORP 探头建议双机冗余。单点失效时若没有交叉校验，整批晶圆可能已经污染——等到晶圆厂在线颗粒仪报警才发现，水系统的问题已经累积了至少 6 小时。
结语
TOC 超 2 ppb 不是单一设备的故障，而是精处理段三道防线协调失衡的结果。混床树脂层高度、EDI 电压电流比、UV 剂量这三个参数，是 12 年老工程师反复校验的”必查三件套”。业主代表在验收现场，把这三个数据卡在合理区间，晶圆厂的 UPW 才有底气撑过 90 天稳定运行。
