某 12 寸晶圆厂 UPW 系统刚完成二级 RO+EDI 改造,在线 TOC 表显示产水稳定在 0.6 ppb。运行 14 个月后 EDI 出口 TOC 悄悄爬到 2.8 ppb,调高电流、更换抛光混床,数值依旧在 1.5 ppb 徘徊。这种”投运达标、一两年后突然反弹”的现象在 12 寸厂里很普遍。
一、晶圆厂 UPW 的 TOC 红线有多严
12 寸晶圆清洗对 TOC 的要求是 ppb 量级,SEMI F-63 与 ITRS 对先进制程用水规定如下:
| 指标 | SEMI F-63 要求 | 超标后果 |
|---|---|---|
| TOC | < 1 ppb | 晶圆表面有机残留,良率下降 1–3% |
| 电阻率 | > 18.2 MΩ·cm | 金属离子污染,栅氧击穿 |
| 颗粒(>0.05 μm) | < 1 个/L | 图形缺陷 |
1 L 超纯水里只有约 10⁻¹¹ g 的碳,比自来水(TOC 2–5 ppm)低 2000–5000 倍。新系统能做到 0.3–0.8 ppb,但运行 12–24 个月后反弹到 1–3 ppb。

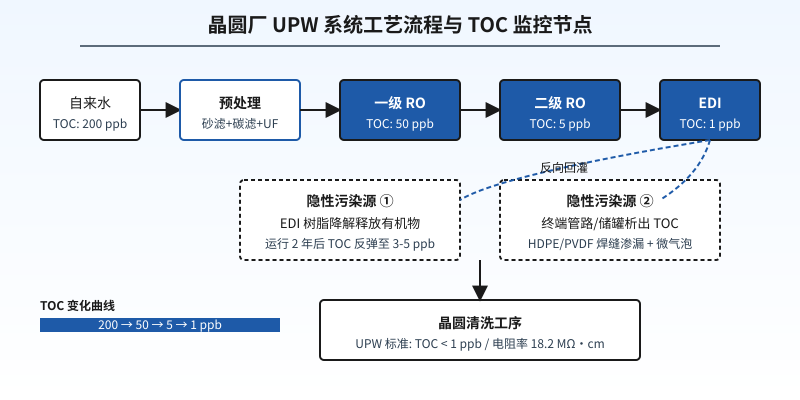

二、隐性污染源 ①:EDI 模块树脂缓慢降解
很多工程师把 EDI 当成”无需再生”的设备,但 EDI 内部阴阳树脂在 4–7 V 直流电场长期作用下会发生缓慢变化。
1. 树脂基体氧化降解——强碱阴树脂在持续通电、pH > 9 环境下,季铵基团被氧化脱落,释放低分子有机胺、甲醇、甲酸,被 TOC 表捕获为反弹。
2. 树脂自溶胀释放均粒碎片——进水水温 25–35℃,均粒树脂有 0.5–2% 颗粒缓慢脱落,形成 0.1–5 μm 有机碎片,在 0.05 μm 终端过滤器前累积,氧化后以溶解 TOC 进入产水。
3. 实测验证——E-Cell MK-3 运行 26 个月拆解:浓水室树脂 TOC 浸出是新树脂 8–12 倍,产水从 0.4 漂到 2.1 ppb。
三、隐性污染源 ②:终端管路与储罐的二次析出
EDI 出口 UPW 要经过 50–200 m PVDF/HDPE 循环管路、2–10 m³ 储罐,再送到抛光混床和 0.05 μm 终端过滤器。这段”最后一公里”才是 TOC 反弹高发区。
1. 焊缝渗漏释放 VOC——HDPE 焊缝 0.1–0.3 mm 微漏点让 VOC 渗入 UPW,园区 VOC 50–200 μg/m³ 即可让 TOC 24 h 从 0.5 升至 1.5 ppb。
2. 储罐呼吸阀微生物污染——滤芯不换时 Pseudomonas 和 Bacillus 进入罐内,在 18.2 MΩ·cm 贫营养水里持续释放内毒素,造成 TOC 长期漂移加偶发脉冲。
四、改造方案对比
| 方案 | 配置 | 运行 24 月 TOC | 回收期 |
|---|---|---|---|
| A. EDI + 抛光混床 | EDI → 核子级混床 → 0.05 μm | 0.8–1.2 ppb | 1.5–2 年 |
| B. EDI + UV + 混床 | EDI → 185 nm UV → 混床 | 0.5–0.8 ppb | 2–2.5 年 |
| C. 二级 RO + UV + EDI + TOC 抛光 | B + 254 nm UV 杀菌 | 0.3–0.5 ppb | 2.5–3 年 |
12 寸先进制程(28 nm 及以下)推荐方案 B 或 C——185 nm UV 把 EDI 降解的小分子有机物光解为 CO₂ 和 H₂O,长期最稳;8 寸选 A 配合严格管路施工也能达标。
五、4 个排查清单
1. 树脂寿命预判:EDI 18 个月+ 取样测浓水室树脂 TOC 浸出值,>0.5 ppm 更换。
2. 终端管路检漏:每季度氦质谱仪对 PVDF/HDPE 焊缝做 24 h 保压测试,>0.1%/h 返工。
3. 储罐呼吸阀管理:每半年换 PTFE 滤芯,前后做 TOC 趋势对比。
4. 在线 TOC 表双机校验:单台零点漂移易误判,两台并联校验最快。
UPW 系统 TOC 超标不是”换个膜”就能解决,污染源藏在 EDI 之后每个环节。设计阶段把抛光段、UV 段、管路材质、储罐呼吸全部纳入规划,运行期建立完整 TOC 趋势数据库和定期检漏机制。
