半导体晶圆厂的UPW(超纯水)系统,工艺链看似简单:UF→RO→EDI→终端抛光,4段就能把自来水做成18.2 MΩ·cm。但实际运行中,90%晶圆厂的RO膜寿命都卡在8-12个月,远低于设计值36个月。原因不复杂——UF段进水SDI15超标,但现场没有在线监测,等到EDI产水电阻率飘到17.5 MΩ·cm、晶圆开始批量报废时,才发现RO膜已经被胶体和硅垢堵死。
一、半导体晶圆厂UPW系统最容易踩的坑:UF段失控让RO膜寿命腰斩
半导体晶圆清洗对超纯水的电阻率要求是18.2 MΩ·cm(25℃),TOC<1 ppb,颗粒<1个/mL(>0.2μm)。这个水质标准比药典纯化水高3个数量级,任何一段工艺失控都会影响整条产线。但实际项目中,UPW系统调试完成后第一年就出问题的案例占大多数,问题不是出在EDI或抛光段,而是UF前端。
真实案例数据:某12寸晶圆厂UPW系统,设计RO膜寿命36个月,实际运行8个月就出现脱盐率从99.5%掉到96%、产水电导率从0.055 μS/cm涨到0.5 μS/cm。拆解发现,UF进水SDI15长期在5-7之间(标准要求<3),RO膜表面被胶体硅和有机物污染,化学清洗只能恢复20%性能,膜片拆下来表面有明显的红褐色硅垢层。
二、3个SDI15隐形指标:90%晶圆厂没装在线监测
UF段进水的SDI15(Silt Density Index)是判断RO膜进水是否合格的国际通用指标,半导体晶圆厂应控制在<3。但现场90%的项目只在调试时测一次SDI,运行期没有在线监测仪表,以下3个隐形指标90%都没装:
1. 进水浊度(NTU):UF产水浊度应稳定<0.1 NTU(优于UF设计进水<1 NTU),但现场浊度计多装在砂滤后,UF膜组件出口没有浊度计。一旦UF膜丝破损,胶体直接泄漏到RO段,3个月就能把RO膜压差从0.15 MPa顶到0.4 MPa。
2. 跨膜压差(TMP):PVDF超滤膜TMP应<0.08 MPa,超过0.12 MPa即进入膜污染加速期。现场TMP多靠人工抄表,无法捕捉波动;更有甚者,某些项目把TMP表装在反洗管路上,数值偏小,根本反映不出真实污染。
3. 出水SDI15:UF产水应保证RO进水SDI15<3,但90%晶圆厂只在调试阶段测一次,运行期从未复测。这正是RO膜寿命腰斩的根因——SDI15从3升到5-7,RO膜污染速率加快4-6倍。
三、UF选型决定RO膜寿命:3段工艺的真实项目对比
UF段的选型错误会直接放大到下游RO段。下表对比3个真实晶圆厂项目的UF段配置和RO膜寿命:
| 项目 | UF 膜材质 | UF 进水 SDI15 | UF 出水 SDI15 | RO 膜寿命 |
|---|---|---|---|---|
| 某 8 寸晶圆厂 A | PVC 0.02μm | 8-12 | 4-6 | 8 个月 |
| 某 12 寸晶圆厂 B | PVDF 0.01μm(外压) | 4-6 | 2-3 | 24 个月 |
| 昌海标准方案 | PVDF 0.01μm(内压)+浊度+SDI在线监测 | 5-8 | <3 | 36 个月 |
从对比可以看出:膜材质从PVC换到PVDF、孔径从0.02μm缩到0.01μm,只能把RO膜寿命从8个月拉回24个月。要达到36个月设计寿命,必须配套在线SDI15监测,出问题能立刻发现并触发CIP清洗,而不是等问题传到EDI和抛光段才补救。
四、昌海UF+RO+EDI组合方案:电阻率稳定18.2MΩ·cm的工艺链

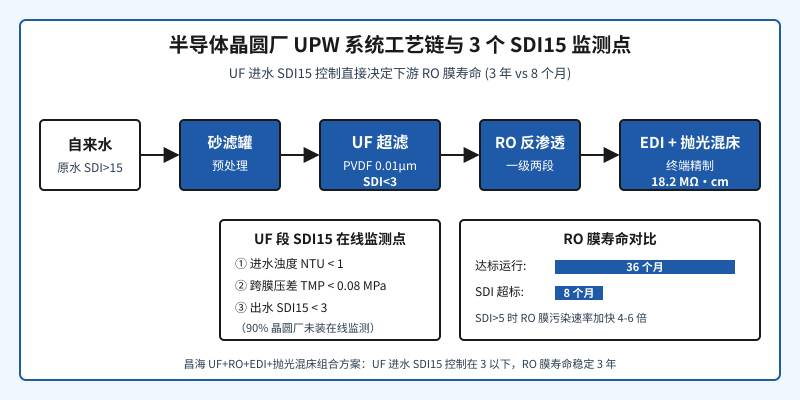

昌海交付的半导体超纯水系统,核心是UF+RO+EDI+终端抛光混床四段串联,UF段标配PVDF内压超滤+SDI15在线监测。具体工艺链如下:
1. UF段:PVDF内压式中空纤维超滤,孔径0.01 μm,产水浊度稳定<0.1 NTU,SDI15<3,配套在线浊度计+TMP变送器+定期SDI15人工复测(每班一次)。
2. RO段:一级两段排列,产水电导率<10 μS/cm,回收率75%,段间增压泵保证二段流量。RO浓水回流到UF前端再处理,系统总回收率达85%。
3. EDI段:连续电去离子,产水电阻率15-17 MΩ·cm,TOC<30 ppb。昌海EDI模块自带在线电阻率监测,漂移>0.5 MΩ·cm时自动报警。
4. 终端抛光:核子级混床树脂(阴阳树脂混合),产水电阻率稳定18.2 MΩ·cm(25℃),TOC<1 ppb,颗粒<1个/mL(>0.2μm),满足SEMI F-63电子级超纯水标准。
昌海在印尼巴厘岛乌布生态度假村交付的UF+RO+EDI组合系统(案例三),产水电阻率稳定>15 MΩ·cm,铁<0.05 mg/L,锰<0.02 mg/L,大肠杆菌未检出,实际运行82 m³/天。类似的工艺链用在半导体晶圆厂,加上终端抛光混床,即可达到18.2 MΩ·cm的晶圆清洗要求。
选型避坑总结:晶圆厂UPW系统选型时,最容易被忽略的就是UF进水的SDI15在线监测。一套完整的UF+RO+EDI+抛光混床方案,报价不只是看EDI和抛光段,UF段的PVDF材质+在线监测仪表才是RO膜寿命36个月的关键。建议业主在签合同时,明确要求UF段必须配套浊度计+SDI15定期检测+自动报警逻辑,把监测盲区从设计源头堵死。
