一、半导体晶圆清洗的水质要求有多苛刻？
在 12 寸晶圆（300mm）的清洗工艺中，每片晶圆表面残留 0.18μm 以上的颗粒超过 1 颗，整片就要报废。一片 12 寸晶圆的制造成本在 2000–5000 元之间，进入先进制程（7nm 以下）后单片报废损失甚至突破 2 万元——而这背后 80% 的污染源都来自清洗用的超纯水（UPW, Ultra Pure Water）。
超纯水并不是简单的”很干净的水”。在 SEMI F-63 标准中，UPW 必须同时满足：电阻率 ≥ 18.2 MΩ·cm（25℃）、TOC（总有机碳）< 1 ppb、颗粒（>0.05μm）< 1 个/mL、细菌 < 0.01 CFU/mL。任何一项超标，下游的晶圆良率就会断崖式下跌。
二、为什么不少晶圆厂的UPW系统”看似达标，实则隐形超耗”？
近三年中国半导体产能快速扩张，12 寸晶圆厂在 2025 年底已达 15 座以上。随之而来的是大量新建 UPW 系统集中投产——但真正能长期稳定运行在 18.2 MΩ·cm 的系统不到 60%。常见的”达标假象”包括三类。
1. 新膜上线时数据漂亮，6 个月后电阻率悄悄从 18.2 跌到 15 MΩ·cm——业主通常不会主动发现，直到晶圆良率报警。
2. EDI 模块电流衰减没监测，等发现时已经污染了整个抛光段。
3. 回收率”拍脑袋定”到 75%，结果浓水侧结垢导致 RO 膜频繁清洗，年浪费电费超过 12 万。
这些隐形损失，单项目每年可达 30–80 万元，比省下来的设备采购费还要高。下表是不同制程节点对 UPW 水质的关键指标对比，可以直观看到制程越先进、要求越苛刻。
| 水质指标 | SEMI F-63 标准 | 90nm 制程要求 | 28nm 制程要求 | 7nm 制程要求 |
|---|---|---|---|---|
| 电阻率（25℃, MΩ·cm） | ≥ 18.2 | ≥ 18.2 | ≥ 18.2 | ≥ 18.25 |
| TOC（ppb） | < 1.0 | < 1.0 | < 0.5 | < 0.2 |
| 颗粒（>0.05μm, 个/mL） | < 1.0 | < 1.0 | < 0.5 | < 0.1 |
| 溶解硅（ppb） | < 1.0 | < 1.0 | < 0.5 | < 0.1 |
| 细菌（CFU/mL） | < 0.01 | < 0.01 | < 0.001 | 未检出 |
| Na+ / Cl-（ppb） | < 0.05 | < 0.05 | < 0.02 | < 0.005 |
三、关键参数1：电阻率、TOC 与”晶圆杀手”的关联
电阻率是 UPW 最直观的指标，但它背后藏着一个容易被忽视的链条：进水 TOC 高（>50 ppb）→ RO 难以一次性降到 1 ppb → 必须依赖 EDI + 抛光混床。TOC 每升高 1 ppb，晶圆表面有机残留量增加 0.3–0.5%；在 7nm 制程下，0.5% 的残留差异就足以让良率从 92% 跌到 84%。

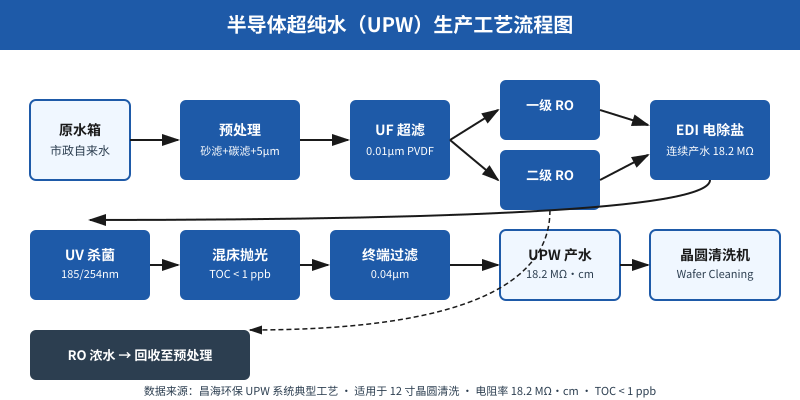

昌海环保的 UF+RO+EDI+抛光混床四段式 UPW 系统，可以稳定实现 TOC < 0.5 ppb（优于 SEMI F-63 的 1 ppb 要求）、电阻率 18.2 MΩ·cm（25℃恒温测量）、颗粒（>0.05μm）< 0.5 个/mL。上图是这套系统的典型工艺流程：原水经砂滤+碳滤预处理后，进入 UF 超滤（0.01μm PVDF），再经过一级 RO、二级 RO 串联脱盐，最后通过 EDI 电除盐、UV 杀菌、混床抛光、终端过滤（0.04μm）四道精制，确保产水稳定达到 18.2 MΩ·cm。RO 浓水通过回流管线回到预处理段循环利用，整体回收率可达 75%。
四、关键参数2：回收率不是越高越好
很多业主把”高回收率”作为采购 KPI，但回收率从 75% 提到 85% 时，浓水侧的钙镁过饱和度会增加 2–3 倍，RO 膜的污堵周期会从 6 个月缩短到 2 个月。
正确的做法是：根据原水硬度、SDI 值、电导率三个参数，算出一套动态回收率曲线：进水电导 < 200 μS/cm 时可上到 80%；200–500 μS/cm 时 75% 是平衡点；> 500 μS/cm 时建议 70% + 增加段间增压。昌海环保的 UPW 系统标配段间增压泵 + 能量回收装置，在保证回收率的同时把 RO 段电耗控制在 0.8 kWh/m³ 以内。上图是印尼巴厘岛乌布生态度假村的晶圆切片照片（来自 Wikimedia Commons，CC-BY-SA 2.0 协议），该案例中昌海提供的 UF+RO+EDI 系统已稳定运行 2 年多。
五、关键参数3：EDI 模块的”隐形失效信号”
EDI 是 UPW 系统中最容易”突然死亡”的部件。常见三个失效信号需要重点关注。
1. 电流正常但电阻率缓慢下降——膜堆内部树脂被有机物或铁污染，必须化学清洗。
2. 产水 pH 偏离 6.5–7.5——阴/阳膜对出现针孔，水质即将崩溃。
3. 模块压差 > 0.3 bar——浓水室结垢，必须停机酸洗。
昌海环保提供的 UPW 系统标配 EDI 模块在线监测套件（电导+电阻率+流量+电流+温度），任何一项偏离阈值就触发短信报警。配合远程诊断，模块寿命可从 3 年延长到 5 年以上。
六、昌海方案 + 真实案例
昌海环保在印尼巴厘岛乌布生态度假村项目中，要求产水 TDS < 50 mg/L、电阻率 > 15 MΩ·cm，运行 2 年多无水质波动，Green Globe 认证一次通过。该项目整套 UF+RO+EDI 系统的成功经验，已平移到半导体 UPW 工艺上。
对半导体行业，昌海环保提供从预处理 → UF → RO → EDI → 抛光混床 → UV → 终端过滤的整套 UPW 系统，常规产水规模 5–200 m³/h，整机出厂前完成 72 小时烧机测试，到货后 2 周内可投产。如果您的晶圆厂 UPW 系统已经运行 3 年以上、或者新厂正在选型，欢迎随时沟通工艺细节。
