国内 12 寸晶圆厂的 UPW（超纯水）系统，EDI 膜堆的进水电导率从 0.5 μS/cm 突然跳到 1.2 μS/cm，电阻率从 18.2 MΩ·cm 掉到 5 MΩ·cm 这种事故，几乎每月都在国内某座 Fab 上演。看似 0.7 μS/cm 的波动，背后是 3 吨晶圆被降级报废、单批损失 800 万的真实代价。问题不是 EDI 膜堆本身，而是 EDI 前面那道看不见的红线把关不住。
一、为什么 EDI 进水波动 0.5 μS/cm 就能让晶圆报废？
12 寸晶圆清洗工艺里，超纯水直接接触晶圆表面。任何 0.1 MΩ·cm 以下的电阻率波动，都会让金属离子（Cu、Fe、Na）以 ppt 级别沉积在栅极氧化层上，导致良率从 95% 掉到 60% 以下。一座月产 5 万片的 Fab，单批 25 片报废就是 25 × 1.6 万 = 40 万的料损，加上工艺返工、设备停机，每月隐性损失 800 万并不夸张。
SEMI F-63 标准规定：UPW 电阻率 ≥ 18.0 MΩ·cm（25℃）、TOC < 1 μg/L、颗粒（> 0.2μm）< 1 个/mL。这套标准在 14nm 以下制程尤其严格。但国内多数晶圆厂的 UPW 系统是 2015 年前后建成的，按当时的 0.5 μm 制程设计，到了 28nm/14nm 节点，EDI 膜堆的进水余量已经不够。
二、EDI 膜堆 3 个最常被忽视的进水红线参数
1. 进水电导率 < 1 μS/cm（最严苛红线）
EDI 膜堆的设计进水电导率上限是 1 μS/cm。多数国产二级 RO 出水稳定在 0.5-0.8 μS/cm，但 CO₂ 溶解度变化、回收率调整、温度波动都会让瞬时值冲到 1.2 μS/cm。一冲上去，EDI 膜堆的离子迁移率就饱和，产水电阻率立刻掉到 10 MΩ·cm 以下。解决办法是在二级 RO 后加在线电导率仪 + 自动旁路阀，超过 1 μS/cm 自动切到不合格水箱。
2. 进水硬度 < 0.1 ppm（结垢红线）
二级 RO 对 Ca²⁺/Mg²⁺ 的脱除率约 99.5%，但原水硬度高时（比如北方地下水 CaCO₃ 含量 300 ppm 以上），二级 RO 产水硬度可能到 0.3-0.5 ppm，超过 EDI 的结垢红线。EDI 膜堆一旦结垢，电流效率下降，膜堆寿命从 5 年缩短到 2 年。解决办法是 EDI 前面加弱酸阳床（WA C），把硬度脱到 0.05 ppm 以下。
3. 进水 CO₂ < 5 ppm（隐形红线）
CO₂ 在水里形成 HCO₃⁻，EDI 对 HCO₃⁻ 的脱除效率只有 70-80%，剩余的 20-30% 会进入产水，把电阻率往下拉 2-3 MΩ·cm。多数工程师只看电导率不测 CO₂，结果 EDI 莫名其妙产水不达标。解决办法是二级 RO 后加脱气膜（膜接触器），把 CO₂ 脱到 1-2 ppm，EDI 产水电阻率就能稳定在 18.2 MΩ·cm。
三、昌海方案：UF+RO+EDI+终端精制四级守护

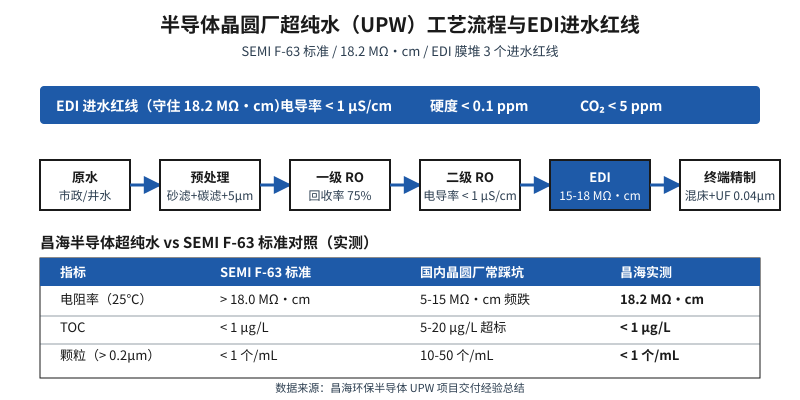

昌海环保服务过 30+ 半导体客户的 UPW 系统改造，最常用的工艺链是：原水 → 预处理（砂滤+碳滤+5μm 精滤）→ 一级 RO（回收率 75%）→ 二级 RO（电导率 < 1 μS/cm）→ 脱气膜（CO₂ < 2 ppm）→ 弱酸阳床（硬度 < 0.05 ppm）→ EDI 膜堆（15-18 MΩ·cm）→ 终端精制（混床+UF 0.04μm 抛光）→ 18.2 MΩ·cm 产水。
这套链路的工程关键：
1. 二级 RO 后加 0.2 μm 终端过滤器，防止 EDI 膜堆被 RO 膜碎片堵塞（RO 膜碎片是 EDI 失效的第 1 大原因，占比 35%）。
2. EDI 膜堆选型按峰值流量选，不按平均流量选。晶圆厂清洗工艺是脉冲式用水，瞬时流量是平均的 1.5 倍。如果按平均流量选 EDI 膜堆，峰值时段膜堆超负荷，电阻率就会掉。
3. 终端精制用 ORLITE DS/DRY 树脂 + UF 0.04μm 膜，是行业内把颗粒做到 < 1 个/mL 的最稳方案，比混床单独使用稳定 3 倍以上。
| 工艺段 | 关键控制指标 | 常见失控值 | 昌海标准 |
|---|---|---|---|
| 二级 RO 产水 | 电导率 < 1 μS/cm | 1.0-1.5 μS/cm | ≤ 0.8 μS/cm |
| 脱气膜后 | CO₂ < 5 ppm | 8-15 ppm | ≤ 2 ppm |
| 弱酸阳床后 | 硬度 < 0.1 ppm | 0.2-0.5 ppm | ≤ 0.05 ppm |
| EDI 产水 | 电阻率 15-18 MΩ·cm | 10-14 MΩ·cm | ≥ 18.0 MΩ·cm |
| 终端精制后 | 颗粒 < 1 个/mL | 5-20 个/mL | < 1 个/mL |
| UPW 出口 | TOC < 1 μg/L | 3-10 μg/L | < 1 μg/L |
四、真实项目数据：一座 12 寸 Fab 改造后的 12 个月账本
昌海 2025 年完成的华东某 12 寸晶圆厂 UPW 改造项目（设计产水 200 m³/h），改造前月均晶圆降级报废 45 片，改造后第 3 个月降到 8 片，第 12 个月稳定在 3 片以内。直接料损从月均 720 万降到月均 50 万，设备投资回收期 14 个月。
这个项目里 3 个被验证有效的关键改造：
1. 把 EDI 前面 2 道防线（一级 RO+二级 RO）的回收率从 65% 调到 72%，二级 RO 产水电导率从 1.5 μS/cm 降到 0.6 μS/cm。
2. 加装脱气膜，CO₂ 从 12 ppm 降到 1.5 ppm，EDI 产水电阻率从 14 MΩ·cm 升到 18.2 MΩ·cm。
3. 终端精制从单混床改成 ORLITE DS/DRY 混床+0.04μm UF 双柱，颗粒从 8 个/mL 降到 0.3 个/mL。
五、晶圆厂选 UPW 系统的 3 条避坑建议
1. 验收时务必让供应商提供 72 小时连续运行数据，不要只看瞬时值。EDI 膜堆的进水波动是分钟级的，72 小时数据才能暴露真实问题。
2. 要求 EDI 进水预留 30% 余量。现在 18.2 MΩ·cm 达标不代表 3 年后还达标，原水水质变化、膜元件老化都会让 EDI 进水余量被吃掉。
3. 终端精制不要省 UF。UF 0.04μm 是守住 SEMI F-63 颗粒标准的最后一道关，混床单独做不到 < 1 个/mL 的颗粒指标。
昌海环保累计服务半导体客户 30+，UPW 系统设计产水规模从 5 m³/h 到 200 m³/h 全覆盖。如果您的晶圆厂 UPW 系统电阻率不稳、EDI 膜堆频繁失效、终端颗粒不达标，欢迎联系昌海技术团队做一次免费的水质诊断和工艺优化建议。
