一、半导体厂UPW不达标的3个代价
半导体晶圆清洗、湿法刻蚀、CMP抛光几乎每一道工序都离不开电阻率≥18.2 MΩ·cm（25℃）的超纯水（UPW）。UPW水质不达标时，损失远比设备投资沉重。
1. 晶圆报废成本翻倍：电阻率低于17.5 MΩ·cm或TOC超10 ppb时，单片12英寸晶圆报废200-2000美元，月报废量可达数百片。
2. 良率隐性下降5%-15%：颗粒（>0.2μm）超1个/mL时，先进制程良率可能从90%掉到75%，月产5万片产线月损失可达数千万元。
3. 停产整改连带损失：终端用户审计被开不符合项时，整条产线停机整改2-4周，间接损失往往是设备投资的2-3倍。

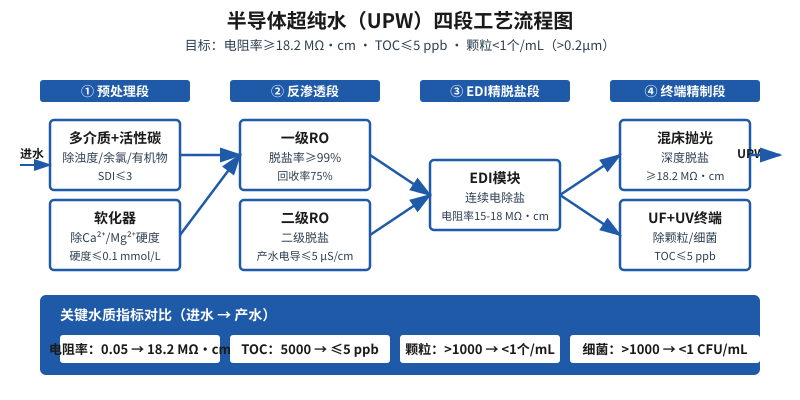

二、UPW工艺的4段核心：从自来水到18.2 MΩ·cm
1. 预处理段：多介质+活性炭+软化器组合，去除浊度、余氯、有机物和硬度，出水SDI≤3、硬度≤0.1 mmol/L，否则后续RO膜会快速污堵。
2. 两级反渗透段：一级RO脱盐率≥99%、回收率75%；二级RO把电导率进一步降到≤5 μS/cm，降低EDI负荷。
3. EDI精脱盐段：连续电去离子技术把电阻率从5-15 MΩ·cm稳定提升到15-18 MΩ·cm，无需酸碱再生，运行成本为传统混床的1/3。
4. 终端精制段：抛光混床+UF终端（0.04μm）+254nm UV，锁死电阻率18.2 MΩ·cm、TOC≤5 ppb、颗粒<1个/mL。
三、90%项目踩的4个坑：参数没控好比选型还致命
设备选型再贵，现场参数控制不到位，UPW照样不达标。最常踩的坑集中在段间衔接参数上。
| 工艺段 | 关键控制参数 | 红线标准 | 失控后果 |
|---|---|---|---|
| 预处理段 | 进水SDI、余氯、硬度 | SDI≤3、Cl₂≤0.1 mg/L、硬度≤0.1 mmol/L | RO膜3-6个月污堵 |
| 两级RO段 | 一级回收率、二级电导率 | 回收率75%、二级产水≤5 μS/cm | EDI超负荷电阻率波动 |
| EDI精脱盐段 | 进水硬度、CO₂、电压 | 硬度≤0.04 mmol/L、CO₂≤5 mg/L | 膜堆结垢寿命减半 |
| 终端精制段 | 抛光电阻率、UF压差、UV剂量 | ≥18.2 MΩ·cm、TOC≤5 ppb | 晶圆颗粒缺陷率上升 |
活性炭失效或软化器漏氯时，RO膜30天内氧化穿孔；一级RO回收率超75%会让EDI进水不稳；脱气塔效率不足使CO₂进入EDI，膜堆寿命从5年缩到2-3年。
四、真实案例：东南亚某芯片封装厂UPW改造
东南亚某8英寸芯片封装厂原有一级RO+混床系统，运行2年后电阻率从18.1掉到16.8 MΩ·cm、TOC上升到15 ppb，月承担晶圆报废损失超12万美元。2025年委托昌海环保升级改造：保留原一级RO，前置软化器+双级活性炭强化预处理；新增二级RO（脱盐率99.5%）+ Veolia E-Cell MK-3 EDI模块；终端升级为抛光混床+0.04μm PVDF UF+254nm UV。
改造后UPW电阻率稳定18.2-18.25 MΩ·cm、TOC≤3 ppb、颗粒<1个/mL；产线良率从78%恢复到91%；月节约报废成本约8万美元。
五、选型避坑：3个关键参数让半导体厂少走弯路
1. 产能预留20%-30%：半导体扩产周期短，按当前需求+25%产能配置，6个月内无需再投资。
2. EDI模块前置脱气塔：把CO₂从30 mg/L降到5 mg/L以下，EDI膜堆寿命从2-3年延到5年以上。
3. 终端UF+UV双配：单配UV漏颗粒控制，单配UF漏细菌控制，必须同时配置才能满足SEMI F-63红线。
昌海环保2013年成立、东莞3000㎡自有工厂、ISO9001+CE认证、出口70%海外项目，UPW系统已交付东南亚、中东多个半导体用户，全栈自制支持48小时出方案、整机烧机测试、1年质保+终身备件。
