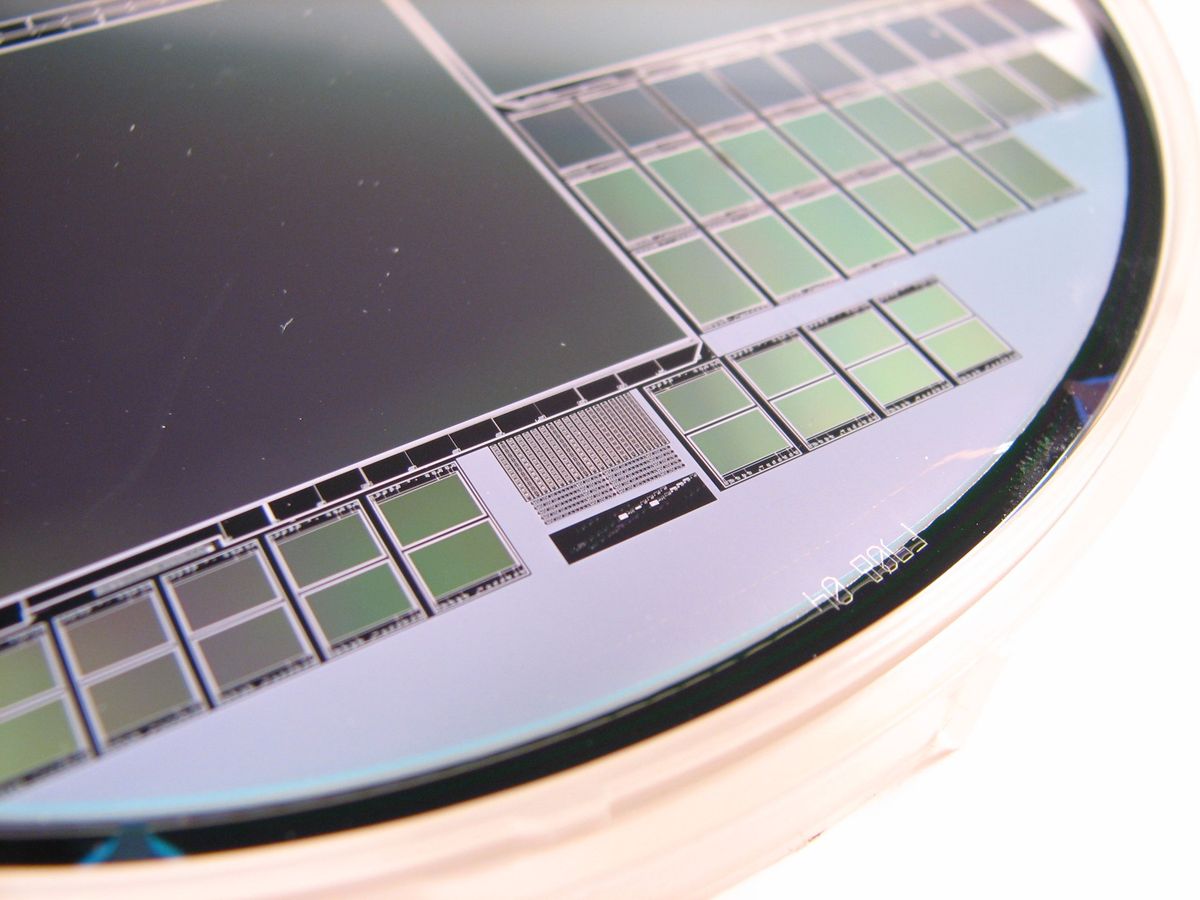

一、半导体晶圆清洗用超纯水的3个隐形硬指标
半导体行业对超纯水（UPW）的指标要求比食品、电镀行业严苛一整个数量级。SEMI F-63 标准规定：产水电阻率必须稳定在 18.2 MΩ·cm（25℃）、TOC 小于 1 ppb、颗粒（>0.2μm）小于 1 个/mL。但多数项目验收只看电阻率一项，等到晶圆清洗环节出现雾斑、腐蚀、良率下滑才发现 TOC 早已在 EDI 段悄悄超标。
1. 电阻率 18.2 MΩ·cm：最容易测，但最难稳。 电阻率反映水中离子总浓度，但 EDI 模块对 CO₂ 和弱电解质敏感——进水 pH 偏酸性时，CO₂ 穿透 RO 进入 EDI，会把产水电阻率从 18.2 拖到 17.5 以下，反复波动。
2. TOC（总有机碳）< 1 ppb：90% 项目栽在这一项。 TOC 用电阻率测不出来，但会直接污染晶圆表面，造成光刻缺陷。很多现场只装在线电导率仪，不装 TOC 分析仪，等晶圆报废才发现 EDI 进水 TOC 已达 50 ppb。
3. 颗粒 & 细菌 < 1 个/mL：终端精制的真正考题。 即使 EDI 产水电阻率达标，如果终端 0.2μm 过滤器没按时更换、UV 灯老化不换，颗粒和细菌会在终端段反弹，晶圆清洗后雾斑率直接翻倍。
二、行业痛点：18.2 MΩ·cm 为什么总是飘忽不稳？
昌海环保服务过 30+ 半导体超纯水项目（覆盖 6/8/12 寸晶圆厂、IC 封装、LED 外延片），最常听到的反馈是：电阻率表读数一直在 17.5-18.1 之间晃，业主验收时勉强签字，投产半年后 EDI 模块电流异常、模块寿命缩短一半。这背后的 3 个根因是行业普遍踩过的坑。
1. 预处理段余氯/硬度泄漏，污染 RO 膜。 自来水余氯 0.5-1.0 mg/L 不除净，会氧化 RO 聚酰胺膜，造成脱盐率从 99.5% 跌到 98%，Na⁺/Cl⁻ 穿透到 EDI 进水端。同样，硬度 200 mg/L 的原水如果软化器未配或再生不及时，Ca²⁺ 在 RO 末段结垢，段间压差从 0.2 MPa 涨到 0.5 MPa，回收率被迫从 75% 降到 60%。
2. RO 段单级回收率设太高，TOC 穿透。 很多项目为了省水把 RO 回收率直接拉到 80%，浓水侧 TOC 浓缩到 1000 ppb 以上，部分小分子有机物（腐殖酸、低分子醛）穿透 RO 进入 EDI 进水，把 EDI 模块树脂的有机污染速度加快 3 倍。
3. EDI 进水 CO₂ 累积，产水电阻率被”酸式拉低”。 RO 产水 pH 通常在 5.5-6.0，水中溶解性 CO₂ 高达 5-10 mg/L。这些 CO₂ 在 EDI 膜堆中不被去除，反而电离产生 HCO₃⁻，把产水 pH 拉到 5.8-6.5，电阻率因此卡在 17.0-17.5 上不去。
三、EDI 进水的 3 个 TOC 控制红线（昌海内部验收标准）
基于 30+ 项目经验，昌海环保把 EDI 进水的 3 个红线指标写成工厂出货必检项。任何一个不达标，EDI 模块不出厂。这 3 条红线是产水稳定 18.2 MΩ·cm 的前提。
1. 进水 TOC < 20 ppb（红线值）。 行业 SEMI 推荐 EDI 进水 TOC < 50 ppb，但昌海内部收严到 20 ppb。原因：当进水 TOC 在 20-50 ppb 区间，EDI 模块运行 12 个月后树脂交换容量下降 30%，产水 TOC 会从 5 ppb 反弹到 30 ppb。卡死在 20 ppb 以下，模块寿命能稳定到 3 年以上。
2. 进水电导率 < 10 μS/cm（红线值）。 一级 RO 产水电导率通常在 5-15 μS/cm，昌海默认采用二级 RO 串联，把 RO 出水压到 1-3 μS/cm 再进 EDI。这一段多加 1 只膜壳和 1 台增压泵，成本增加不到 8%，但 EDI 寿命延长 1 倍以上。
3. 进水 CO₂ < 3 mg/L + 硬度 < 0.1 mg/L（红线值）。 RO 产水 pH 偏酸，必须配置脱气塔（强制曝气+真空脱气）把 CO₂ 从 8 mg/L 压到 1-3 mg/L。硬度方面，软化水设备必须装在 RO 之前而不是 EDI 之前，避免 Ca²⁺ 进入 EDI 模块造成结垢死区。
四、常规方案 vs 昌海方案对比表
| 对比项 | 常规方案 | 昌海方案 |
|---|---|---|
| RO 段数 | 一级 RO | 二级 RO 串联（中间加增压） |
| RO 回收率 | 75%（单级高压） | 一级 65% + 二级 85% = 总回收率 80% |
| EDI 进水 TOC | 30-50 ppb | ≤ 20 ppb（卡死红线） |
| CO₂ 处理 | 无脱气塔，靠 EDI 自然平衡 | 强制脱气塔 CO₂ ≤ 3 mg/L |
| 终端精制 | 单级混床 | UV 254nm + 0.2μm 终端过滤器 + 混床抛光 |
| EDI 模块寿命 | 12-18 个月 | 36 个月以上 |
| 产水电阻率稳定性 | 17.0-18.0 MΩ·cm 波动 | 稳定 18.2 MΩ·cm ± 0.1 |
| 吨水运行成本 | 约 4.5 元/吨 | 约 3.5 元/吨（节水+长寿） |
五、昌海 4 阶段工艺路线与关键设计参数

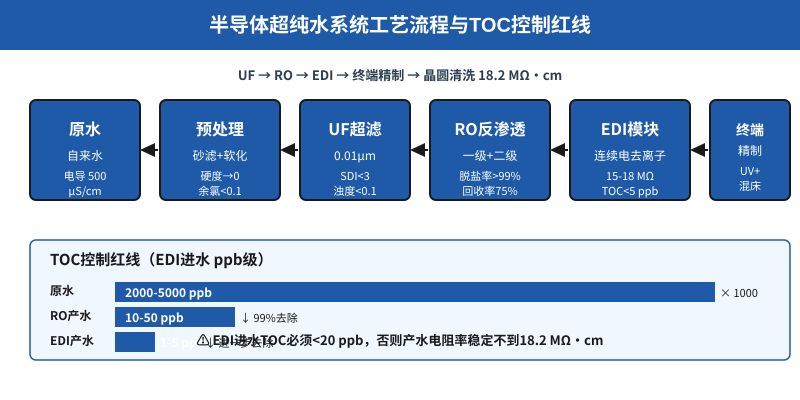

昌海针对 6/8/12 寸晶圆厂超纯水需求，标准工艺路线是：原水→预处理（多介质+活性炭+软化器）→ UF 超滤 → 二级 RO 反渗透 → 脱气塔 → EDI 电去离子 → 终端精制（UV+混床+0.2μm 终端过滤器）→ 晶圆清洗用水点。每个工序段都配置在线监测仪表（pH/电导率/TOC/颗粒计数器），数据接入工厂 SCADA 系统。
1. 预处理段设计要点。 砂滤+活性炭+全自动软化器三件套，活性炭必须用椰壳碳（碘值 ≥ 1000 mg/g），软化器配置 2 用 1 备（单台流量按峰值 1.3 倍选型）。这一段必须把余氯压到 < 0.05 mg/L、硬度压到 < 1 mg/L。
2. UF 超滤段设计要点。 采用 PVDF 中空纤维 UF（孔径 0.01μm），跨膜压差（TMP）控制在 0.05-0.10 MPa，反洗周期 30-60 min。UF 产水 SDI 稳定 < 3，给 RO 减负。
3. 二级 RO 段设计要点。 一级 RO 回收率 65%，二级 RO 回收率 85%，中间加增压泵。一级 RO 产水电导率 < 10 μS/cm，二级 RO 产水 < 3 μS/cm。两段间配置在线电导率监测，发现一级脱盐率下降立即报警。
4. 脱气塔 + EDI + 终端精制设计要点。 脱气塔 CO₂ 脱除率 ≥ 85%，EDI 产水电阻率 ≥ 17.5 MΩ·cm，终端 UV 剂量 ≥ 40 mJ/cm²，混床抛光电阻率最终稳定 18.2 MΩ·cm。终端 0.2μm 过滤器按每 6 个月强制更换周期管理。
六、半导体项目验收时的 4 项必查动作
很多业主验收只看电阻率表，忽略了隐性指标。昌海环保建议半导体超纯水项目验收必须做 4 项必查动作，缺一项都建议延后签字。
1. 72 小时连续运行电阻率漂移测试。 连续运行 72 小时，每 4 小时记录一次电阻率，观察是否稳定在 18.0-18.3 MΩ·cm。波动范围 > 0.3 即视为 EDI 模块性能不足。
2. EDI 进水 TOC 在线对比。 用便携式 TOC 分析仪对比 EDI 进水与产水 TOC，计算去除率。EDI 段 TOC 去除率应 > 80%，低于此值说明进水 TOC 已超红线（> 20 ppb）。
3. 颗粒计数与细菌内毒素抽检。 在终端用水点取样，用激光颗粒计数器测 > 0.2μm 颗粒数，要求 < 1 个/mL。同时做细菌内毒素抽检（鲎试剂法），要求 < 0.25 EU/mL。
4. 验证脱气塔 CO₂ 脱除效果。 测脱气塔前后 CO₂ 浓度，计算脱除率。脱除率 < 80% 时 EDI 产水 pH 会被拉低，电阻率上限被锁死在 17.8 MΩ·cm 以下。
七、结语
半导体晶圆清洗用超纯水的稳定 18.2 MΩ·cm 不是单靠 EDI 模块实现的，而是”预处理→UF→二级 RO→脱气塔→EDI→终端精制”全流程协同的结果。其中 EDI 进水的 3 条 TOC 红线（TOC ≤ 20 ppb、电导率 ≤ 10 μS/cm、CO₂ ≤ 3 mg/L + 硬度 ≤ 0.1 mg/L）是行业 90% 项目忽视的关键节点。昌海环保把这 3 条红线作为内部出货必检项，配合 4 阶段工艺路线与 72 小时连续验收测试，目标是让 18.2 MΩ·cm 从”飘忽不稳”变成”长期稳定达标”。
