某 8 寸晶圆厂超纯水站 2024 年 11 月连续出现 2 次 EDI 模块报废——前后间隔不到 90 天,单次更换+停线损失合计 18.7 万元。事后排查发现,EDI 进水端 4 个关键参数没有任何在线监测表,等到电阻率从 18.2 MΩ·cm 掉到 14 MΩ·cm 时,树脂早已深度饱和、不可逆。本文把这次故障的 4 个进水监测盲区、早期信号、改造投入和回收周期拆开讲清楚。
一、为什么半导体厂的 EDI 模块比一般行业更”脆弱”
半导体晶圆清洗要求电阻率稳定 18.2 MΩ·cm、TOC < 1 ppb、颗粒(>0.2 μm) ≤ 1 个/mL。这一档水必须走”RO + EDI + 终端精制”路线,EDI 段承担”把 RO 产水从 1 μS/cm 提到 15 MΩ·cm 以上”的核心功能。
1. EDI 工作原理决定了它对进水波动非常敏感。EDI 是电迁移+离子交换的连续再生过程,进水电导率突升、硬度泄漏或 CO₂ 过高,树脂会在几小时内饱和,且这种损失不可逆。
2. 单台 EDI 模块价格 8–15 万元,8 寸厂通常配 2 用 1 备。单次非计划更换+产线停水的综合损失,行业经验值是 15–30 万元。
3. EDI 故障有”沉默期”——电阻率突降前 7–14 天已有早期信号。但 90% 的项目在这段时间里看不到任何预警,因为这 4 个早期信号必须靠在线监测表才能捕捉。

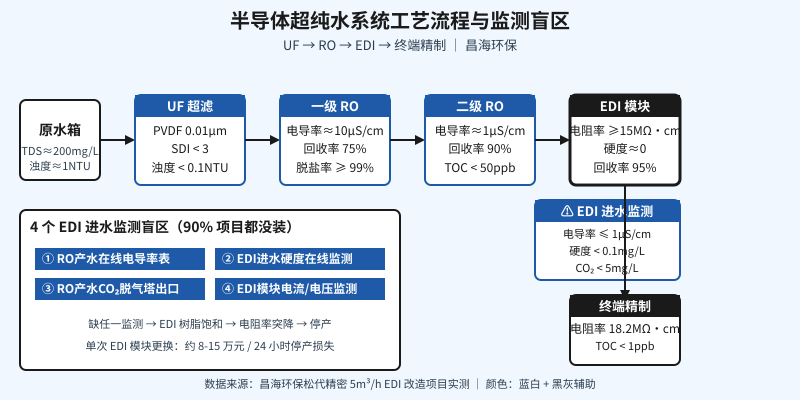

二、4 个 EDI 进水监测盲区——90% 项目都没装
1. 盲区①:RO 产水在线电导率表量程不对。进水 EDI 要求电导率 ≤ 1 μS/cm,很多项目只装 0–200 μS/cm 的常规表,读数在 EDI 进水端长期显示”接近 0″,完全无法分辨 0.5 还是 1.5 μS/cm——而两者对 EDI 寿命的影响是 3 倍差异。正确做法是 EDI 进水端单独装 0–10 μS/cm 专用低电导率表,带 4–20 mA 信号进 PLC。
2. 盲区②:EDI 进水硬度在线监测缺失。二级 RO 偶尔有密封圈泄漏或回收率设太高导致硬度穿透,Ca²⁺/Mg²⁺ 会直接污染 EDI 树脂且无法再生。早期信号是 EDI 产水电阻率轻微下降+产水 pH 偏移,需要 0–1 mg/L 量程的在线硬度表才能在第一时间发现。
3. 盲区③:脱气塔出口 CO₂ 含量无监测。CO₂ 溶于水形成 HCO₃⁻/CO₃²⁻,直接消耗 EDI 树脂交换容量且无法再生。CO₂ 进入 EDI 后 4 小时内,电阻率会出现”先升后降”特征性曲线——前提是你能看到这条曲线。正确做法是脱气塔出口装在线 CO₂ 监测仪(< 5 mg/L 合格),数据进中控。
4. 盲区④:EDI 模块电流/电压仅本地显示,无 SCADA 趋势。电流异常升高+电压波动 = 树脂开始饱和;电压持续走高 = 膜堆堵塞。90% 项目把电流电压表只装在模块本地面板无人定时抄表,真正需要的是数据实时进 SCADA 并设趋势报警。
三、4 个盲区的改造投入与回收周期
| 监测盲区 | 在线监测设备 | 单点成本 | 能避免的故障损失 | 回收期 |
|---|---|---|---|---|
| ① EDI 进水电导率 | 0–10 μS/cm 专用表 + 信号进 PLC | 约 1.2 万元 | EDI 非计划更换 8–15 万元/次 | < 1 次故障即回本 |
| ② EDI 进水硬度 | 0–1 mg/L 在线硬度表 | 约 3.5 万元 | EDI 树脂深度污染报废 10+ 万元 | < 1 次故障即回本 |
| ③ 脱气塔 CO₂ | 在线 CO₂ 分析仪 | 约 5 万元 | EDI 树脂容量损失+电阻率波动 | < 1 次故障即回本 |
| ④ EDI 电流电压进 SCADA | 采集模块+趋势报警 | 约 0.8 万元 | 提前 7–14 天预警 | 即时回本 |
4 个盲区合计改造投入约 10.5 万元,1 次 EDI 模块非计划更换即可全覆盖回本。对 8 寸晶圆厂而言,这笔钱等于买一份”EDI 故障保险”——而 EDI 故障的代价从来不只是模块本身。
四、真实案例:松代精密 5 m³/h EDI 改造项目
2024 年 6 月,昌海为苏州松代精密(原一级 RO + 混床工艺)做超纯水系统改造,目标产水电阻率 18.2 MΩ·cm、产水量 5 m³/h。改造前业主痛点是:混床树脂再生频繁、电阻率波动 17.5–18.1 MΩ·cm、年再生酸碱消耗约 9 万元。
改造方案核心是”二级 RO + EDI + 终端精制”三段,EDI 进水端一次性补齐 4 个在线监测盲区。运行 8 个月以来:2 次捕捉到二级 RO 段间增压异常导致的电导率漂移,均在电阻率下跌前 24 小时预警;1 次发现密封圈微渗导致硬度从 < 0.05 漂到 0.3 mg/L,4 小时内触发报警;夏季 CO₂ 表直接量化指导操作工调整风机频率;EDI 电流电压趋势捕捉到 1 次”电阻率先升后降”的 CO₂ 中毒前兆。
改造后 12 个月跟踪数据:产水电阻率稳定 18.18–18.22 MΩ·cm、TOC < 0.5 ppb、年节省酸碱再生费用 9 万元、EDI 模块未发生非计划更换。
五、给半导体厂超纯水运维的 4 条建议
1. 把 EDI 进水监测当作”必须项”而非”加分项”。投入 10 万元级别,对应保护的是 8–15 万元模块+15–30 万元单次停产损失。
2. 量程选对比品牌更重要。EDI 进水必须用 0–10 或 0–20 μS/cm 专用低电导率表,常规 0–200 μS/cm 表读数没意义。
3. 数据进 SCADA + 趋势报警,而不是只装本地显示。超纯水 24 小时连续运行,无人定时抄表的本地表等同于没有。
4. 改造项目一次性把 4 个盲区补齐,比分期改造更经济。一次性采购、施工、调试,综合成本比分 4 次改造低 30% 以上,且 4 个盲区之间数据需联动分析才能定位根因。
对半导体厂而言,EDI 超纯水的稳定性直接决定晶圆良率——电阻率从 18.2 掉到 17.5 可能意味着整批 wafer 报废。”看不见的进水波动”是 EDI 模块非预期报废的最大单一原因,而这 4 个监测盲区的总投入还不到一次故障损失的 1/3。
