一块12寸晶圆流过整个 Fab,从晶圆清洗到 CMP 抛光,几乎每一步的浸泡、冲洗、稀释都在用一种水–电阻率 18.2 MΩ·cm 的 UPW(超纯水)。一个年产 50K wafer 的 8 寸线,UPW 单耗往往在 5-8 m3/wafer;如果水质突然失控,常见的代价不是报警,而是批量抛片、单月良率掉 3 个点、订单违约赔付。这也是为什么在所有水处理项目里,半导体 UPW 系统对设计、运行、验收的容差要求最高。
一、半导体厂为什么对水质要求近乎”变态”?
半导体的工艺节点已经卷到 14nm、7nm,下一代还要冲 3nm 闸极。线宽越细,水中残留的痕量污染就被放大成”杀手”。
电路短路:水中 Na+、Cl-、Cu2+ 等金属离子在硅片上吸附,会直接击穿栅氧化层,让整片 wafer “黑片”。
晶圆缺陷:0.05μm 以上的颗粒、H2SiO3 形态的硅溶胶、TOC(总有机碳)都会在光刻段形成微坑;一颗 0.1μm 颗粒落在 14nm 关键层,整片作废。
良率下降:UPW TOC 控不住 → 清洗液稀释比例漂移 → 显影偏差 → 良率从上 90% 掉到 70%。一条 12 寸线一天产值几百万,3 个百分点的良率损失是月亏几十万到上百万。
批次报废:微电子厂的 fab 投片是”批”的。一批 wafer 在 UPW 系统出问题后常常是几十片连抛,再加上重测、退货、客户索赔,整个供应链都被拖下水。
二、电子级超纯水(UPW)水质到底有多高?
目前国内主流 fab 普遍参照 SEMI F-63 / ASTM D5127 标准,关键参数不是”差不多”就行,而是指数级的”几乎为零”。昌海环保根据客户原料线宽(28nm/14nm/7nm 节点)给出的典型控制范围:
电阻率 ≥ 18.2 MΩ·cm(25°C),意味着除了 H+ 和 OH- 之外几乎没有游离离子。这是 UPW 与普通 RO 纯水的根本分界线。
TOC(总有机碳)< 1-5 ppb,比生活饮用水高出100 万倍以上的纯化要求。
颗粒物 < 1 个/mL(>0.05μm),相当于一立方米水里不允许有一颗 50 微米以上的尘埃。
微生物 < 1 CFU/mL,且 TOC 同时控制,抑制藻类、菌膜。
| 工序 / 应用 | 电阻率 (MΩ·cm) | TOC (ppb) | 颗粒 (个/L, ≥0.05μm) | 微生物 (CFU/mL) |
|---|---|---|---|---|
| 晶圆清洗 | ≥ 18.2 | < 5 | < 100 | < 1 |
| 光刻 | ≥ 18.2 | < 1 | < 10 | < 0.1 |
| 刻蚀 | ≥ 18.2 | < 5 | < 50 | < 1 |
| CMP 抛光 | ≥ 18.2 | < 10 | < 100 | < 1 |
| 封装清洗 | ≥ 17 | < 50 | < 500 | < 10 |
三、半导体超纯水系统的核心工艺配置

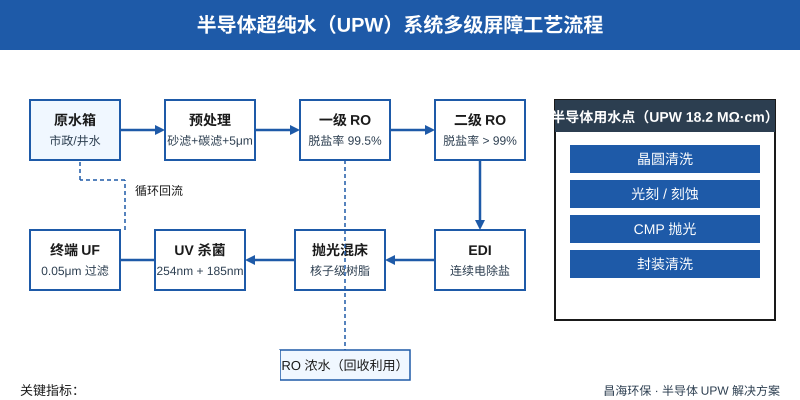

UPW 不是一个设备就能搞定,而是多级屏障串联 + 末端精制 + 循环回路的系统工程。昌海的标准 UPW 路线如下:
预处理：原水 → 多介质过滤（除浊度）→ 活性炭（除氯和有机物）→ 软化（除 Ca²⁺/Mg²⁺，保护下游反渗透 RO 膜）→ 5μm 保安过滤。这一段把 SDI 压到 < 3，否则后续 RO 膜会很快堵。
一级反渗透 + 二级反渗透：在半导体 UPW 工艺里反渗透（RO）不是“主路”，而是“主力去离子段”，把水中 99% 以上的盐分提前剥离，让下游 EDI 在低负荷下运行。一级脱盐率 99.5%，二级脱盐率 > 99%。两段 RO 之间还加段间增压泵，抗渗透压、提高回收率。
EDI(电去离子):半导体 fab 普遍上 EDI 而不是化学再生混床,核心原因是不需要酸碱再生、不停产、产水稳定在 15-17 MΩ·cm。昌海选用国产+进口混合堆叠方案,搭配树脂+离子膜复合模块,水流分布均匀,电压 24-48V 可调。
抛光混床(核子级):EDI 之后接一层精处理混床,把电阻率顶到 18.2 MΩ·cm 这一”硬线”。同时去除 EDI 难以应付的痕量硅、硼。
UV 杀菌(254nm + 185nm):254nm 段杀菌,185nm 段光解 TOC。半导体 fab 普遍要求 TOC < 1ppb,单靠 RO+EDI 做不到,UV 是必备。
终端 UF(0.05μm)+ 循环回路:最后一道颗粒防线,并保证水在 fab 内部的管网、回水段、抛光段始终保持 18.2 MΩ·cm 不掉档。整个管网用 PVDF/CPVC 材质,零析出。

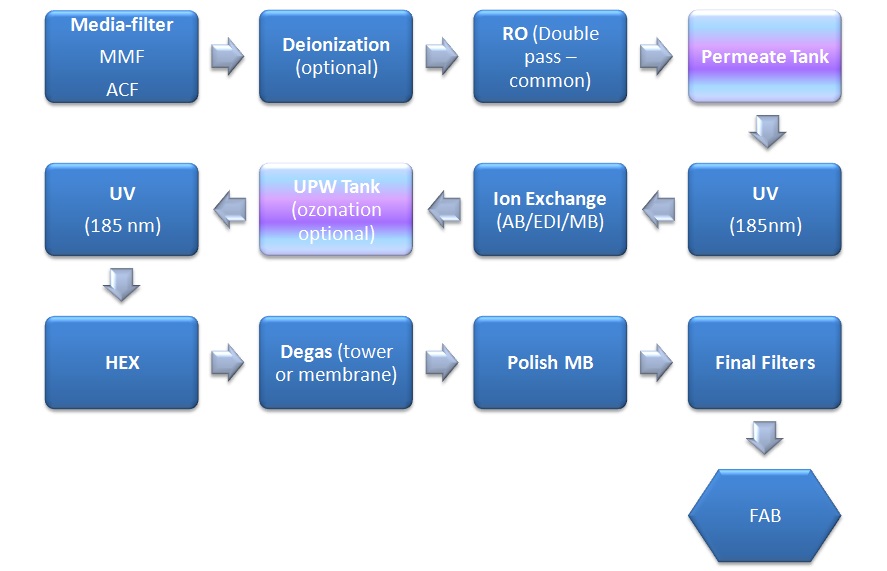

下图是全球半导体工厂的典型 UPW 配置图,与昌海方案高度一致–可以看到多级屏障+终端精制是行业一致做法:
四、为什么选昌海超纯水设备?3 个关键优势
在半导体 UPW 圈子里,”用哪家”不是”哪家便宜”,而是看能不能在 fab 投产前 6-9 个月通过水质验收、后续 2 年不掉档。昌海在这个赛道上有 3 个差异化优势:
1) 多膜堆叠 + 抗污染 RO:昌海的 RO 段使用低污染、高脱盐率复合膜,在 SDI 接近 3 的原水条件下仍能稳定运行 18 个月以上不掉通量,换膜周期比同行普遍长 30%。
2) EDI 模块自主维护能力:昌海环保工程师可上门完成 EDI 模块电极清洗、树脂补充、流量再平衡,客户不需要为单点故障把整条产线停掉等待原厂返厂。响应时间承诺 < 24 小时。
3) 出厂即烧机(FAT):半导体 fab 不允许”边装边调”。昌海每一套 UPW 设备出厂前都要做 72 小时连续烧机测试–模拟 fab 实际工况下的电阻率、TOC、电导率、颗粒曲线,提供完整 FAT 报告。这一条决定了 fab 业主管控下的”准入资质”。
顺便说一下数据参照:昌海在印尼巴厘岛 UF+RO+EDI 组合项目里,产水 TDS < 50 mg/L,电阻率 > 15 MΩ·cm,回收率 87%,已经稳定运行 2 年。虽然那是饮用水场景,但多膜堆叠 + EDI 闭环的工程经验直接复用到了半导体 UPW 工艺线上。
五、半导体超纯水项目验收最容易踩的 3 个坑
fab 业主管控下的 UPW 项目,验收不是终点,是开始。下面这三个坑,几乎一半的 fab 项目都栽过:
坑 1:FAT 阶段没有按 fab 实际水质做”极端测试”。有些厂家出厂只跑标准工况,fab 用原水并不是那么简单–水中余氯、季节性高 TOC、峰值 SDI 都要在 FAT 阶段就模拟一遍,否则现场调试要拖 3-6 个月。
坑 2:管网析出被忽略。UPW 是”溶剂”–它会溶解管道、微过滤器、传感器中析出的痕量金属和有机物。UPW 管网必须用PVDF / 高纯 CPVC / PFA这类低析出材料,并且每段管件的粗糙度 Ra < 0.8μm。普通 UPVC 管进去,6 个月产水 TOC 一定崩。
坑 3:循环回路设计只算流量不算”水龄”。fab 内管网动辄几百米,UPW 在回水段停留时间一长,电阻率会往下掉。设计必须保证回水电阻率 ≥ 18.0 MΩ·cm,否则 fab 端用水点水质会因为”水龄”失守。这点在很多 UPW 厂家方案里都没写清楚。
六、写在最后
半导体 UPW 是一道0.01 也不能出错的工程题。它考验的不仅是设备本身,更是工艺设计经验 + 出厂测试纪律 + 售后响应速度的综合能力。昌海环保从 2013 年起在东南亚、中东交付过 200+ 水处理项目,其中多膜堆叠(UF+RO+EDI)和多级屏障工艺是核心技术沉淀。
如果您是 fab 业主、工艺工程师或正在做 fab 立项,欢迎联系昌海环保做免费的水质评估 + UPW 工艺方案初版设计。我们承诺 48 小时内出初步方案,并派出工程师做现场或远程原水水质分析,让 18.2 MΩ·cm 不再是 PPT 里的数字。
