调试超滤设备时，很多工程师会遇到这种困惑：膜组件进出水压力差正常，跨膜压差也在范围内，但产水SDI（淤泥密度指数）就是达不到RO进水要求的<4目标。昌海环保技术服务团队在多个项目调试中发现，SDI超标的问题，80%不在超滤膜本身，而在预处理环节。
一、SDI超标对RO系统的连锁伤害
SDI是衡量水中悬浮物、胶体和微粒浓度的核心指标。RO进水要求SDI<4，每超标一天，RO膜的污染速率就会明显加快。
SDI持续>5时，RO膜的典型后果：
- 膜面形成污染层，产水量逐月下降约3~5%
- 段间压差升高，高压泵负荷增加，能耗上升10~20%
- 脱盐率下降，TDS去除率从99%跌至95%以下
- 化学清洗频率从季度一次缩短至每月一次，运维成本翻倍
- 膜元件寿命从3~5年缩短至1~2年
昌海环保技术团队在某电镀产业园调试期间发现，该项目RO膜已运行满1年，但产水SDI持续在5~7之间，现场拆检RO膜元件发现：膜面附着了一层均匀的胶体污染层，污染物以铁盐和有机物为主。追溯原因是预处理砂滤罐滤料板结，过滤精度严重劣化。
二、超滤膜凭什么能稳定控制SDI<3

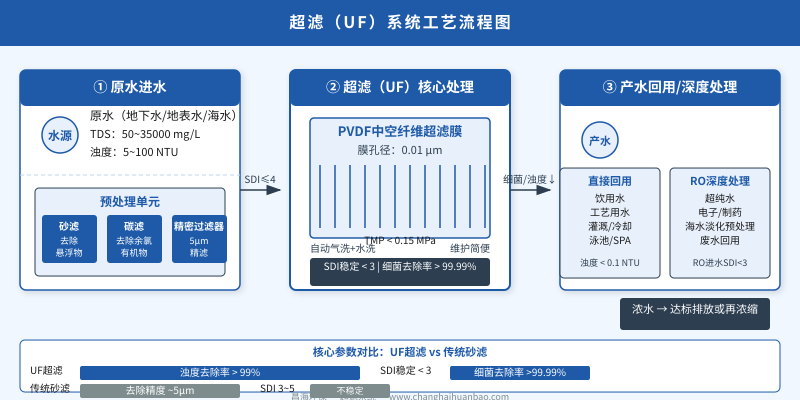

超滤（UF）的核心技术是PVDF中空纤维膜：
1. 膜材料与结构
- PVDF材质：耐污染、易清洗、化学耐受范围宽（pH 2~11）
- 膜孔径：0.01 μm，截留分子量 1000~1000000 道尔顿
- 细菌去除率：>99.99%
- TMP（跨膜压力）：<0.15 MPa，节能效果显著
- 自动气洗+水洗，维护简便
2. 过滤精度对比
- 传统砂滤：去除精度约5 μm，SDI波动在3~5之间
- UF超滤：去除精度0.01 μm，SDI稳定<3
- 细菌（0.5~2 μm）：完全截留
- 病毒（0.01~0.1 μm）：部分截留（取决于具体孔径）
3. 运行参数要求
- 进水压力：4~100 psig（通常<30 psig）
- 跨膜压力TMP：通常<14 psig（约0.1 MPa）
- 进水温度：5~40°C（最佳25°C）
- 进水pH：2~11
- 余氯耐受：<0.3 mg/L（PVDF材质相对耐氯）
三、预处理三步走：决定UF出水SDI的关键
超滤能稳定控制SDI的前提，是预处理三步必须到位：
第一步：石英砂过滤器（去除大颗粒悬浮物）
- 滤料：0.5~1.2 mm石英砂，滤层厚度800~1200 mm
- 过滤精度：截留50 μm以上颗粒
- 运行滤速：8~15 m/h
- 反洗周期：每8~24小时一次（视水质）
- 常见问题：滤料板结、反洗不彻底 → 过滤精度严重下降
第二步：活性炭过滤器（去除余氯和有机物）
- 滤料：椰壳活性炭（碘值>900 mg/g）
- 空床接触时间（EBCT）：≥6 min
- 去除余氯：2ClO⁻ + C → CO₂ + 2Cl⁻
- 去除有机物：吸附分子量>500 Da的大分子有机物
- 更换周期：6~12个月（视用水量和有机物浓度）
第三步：5 μm精密过滤器（最后一道物理屏障）
- 滤芯：PP熔喷，精度5 μm
- 过滤效率：>99.5%（对1~5 μm颗粒）
- 压差报警：>0.05 MPa时更换滤芯
- 作用：保护超滤膜面不被大颗粒划伤
三步预处理完成后，进水SDI可稳定控制在4以下，超滤膜稳定运行才有保障。
四、三大典型SDI超标场景与解决方案
场景1：余氯氧化PVDF膜（危害最隐蔽）
- 现象：超滤产水浊度正常，但膜通量在半年内逐渐下降
- 原因：进水余氯持续>0.3 mg/L，PVDF膜逐步氧化降解
- 方案：在活性炭过滤器后增加亚硫酸氢钠（NaHSO₃）还原投加，使ORP<200 mV
- ORP监测：在线ORP电极联动加药泵，余氯>0.1 mg/L时自动触发
场景2：跨膜压差正常，但产水SDI超标
- 现象：TMP在正常范围（0.05~0.12 MPa），但产水SDI持续4~6
- 原因：预处理砂滤滤料老化或板结，过滤精度下降
- 诊断：检测砂滤罐进出水浊度，若差值<30%，说明滤料已失效
- 方案：更换石英砂滤料，重新调试反洗参数
场景3：高水温季节SDI频繁波动
- 现象：夏季水温>30°C时，UF产水SDI从2跳升至5
- 原因：水温升高加速微生物繁殖，生物污染加剧
- 方案：增加次氯酸钠（NaClO）冲击性投加（0.5~1 mg/L），然后活性炭吸附脱氯
- 注意：氧化处理后必须完全脱氯才能进入UF膜
五、真实项目验证：UF预处理对RO寿命的决定性影响
案例：广东某电镀产业园废水回用系统
- 项目规模：500 m³/天（一期）
- 工艺路线：化学沉淀→砂滤→UF超滤→抗污染RO→产水回用
- UF系统配置：PVDF中空纤维超滤，TMP<0.12 MPa，自动气洗每30分钟一次
- RO膜运行情况：已稳定运行3年，未进行过RO膜更换
- 年节约新鲜水：约100,000 m³
与之对比，同区域另一家同样使用RO设备但未配置UF预处理的电镀厂，RO膜在14个月内因污染严重而被迫更换，年维护成本高出约40%。差距在于：前者UF出水SDI稳定<3，后者RO进水SDI经常在5~8之间波动。
六、昌海环保UF系列产品与选型参数
昌海环保UF系列超滤系统，标准产品线覆盖1~4 m³/h，同时支持更大规模的工程定制：
- 膜材料：PVDF中空纤维（耐污染、易清洗）
- 膜孔径：0.01 μm
- 截留分子量：1000~1000000 道尔顿
- TMP：<0.15 MPa
- 细菌去除率：>99.99%
- 运行压力：1~10 bar
- 清洗方式：自动气洗+化学清洗
- 组合方式：可单独使用，也可与RO、EDI组合构成完整除盐水系统
选型时，昌海环保工程师会根据客户原水水质（地下水/地表水/海水/废水）、产水用途（饮用水/工艺用水/RO预处理/海水淡化预处理）和用水量需求，匹配最适合的超滤膜组件规格和预处理工艺。
七、超滤在除盐水系统中的战略地位
超滤并不是新技术，但在除盐水系统中，它的重要性在不断上升。原因很简单：RO膜的价格占到整套系统投资的15~25%，膜寿命缩短一年的损失，远超超滤设备本身的造价。
一套设计合理的UF预处理系统，可以将RO进水SDI稳定控制在3以内，实现：RO膜寿命3~5年（而非1~2年）、化学清洗周期6~12个月一次（而非每月一次）、系统总回收率提升至75%以上。这就是超滤在除盐水系统里真正的价值所在——它不是主角，但它是整个系统能否长期稳定运行的关键。
