软化水设备运行1年后突然出水硬度超标,90%的项目栽在”树脂中毒”上——以为是正常饱和,拼命加盐再生,结果硬度越洗越高,树脂报废提前3年。本文用3个隐形参数帮你快速判断到底是该再生、该清洗还是该换树脂。
一、出水硬度突然反弹,最常见的3个根因
很多运维工程师第一次遇到软化水硬度突然升高,第一反应是”树脂该再生了”——但这恰恰是误诊的开始。在30+个现场排查案例中,真正因为正常饱和导致硬度反弹的不到40%,剩下60%都是中毒或污染。
1. 树脂正常饱和(占比约40%)
正常饱和的特征是周期性的——比如一台流量型软化器设定每制水8吨再生一次,运行到7.5吨时硬度开始爬坡。这种情况是正常的工艺行为,只需按设定启动再生程序即可,树脂并未失效。
2. 树脂铁中毒(占比约35%,最易被忽视)
当地下水中Fe²⁺含量高,或管路腐蚀带入铁锈,树脂会被Fe³⁺不可逆污染。铁中毒的特征是:树脂颜色变深(红褐色甚至黑色)、工作交换容量明显下降、再生后出水硬度仍然超标、酸洗无效(铁与树脂结合牢固,普通再生无法洗脱)。
3. 树脂有机物污染(占比约20%)
原水中有机物(腐殖酸、表面活性剂等)会包裹树脂表面,堵塞交换通道。典型特征是树脂颜色变深(黑褐色)、再生盐耗增加但出水水质不改善、用1%NaOH+5%NaCl碱洗可能有效(部分恢复)。
剩下5%是控制阀故障、管路串水、再生液浓度不足等机械问题,不在本文讨论范围。
二、3个隐形参数,5分钟判断中毒还是饱和
下面这套判断方法来自昌海环保30+个现场排查案例的总结,操作简单,无需复杂仪器。
1. 树脂颜色对比法
取约50g树脂放在白纸上,对比新树脂颜色:金黄/琥珀色→正常;红褐色→铁中毒;黑褐色→有机污染。这是最快、最直观的方法,建议每个季度取样对比一次,留存记录形成趋势图。
2. 工作周期变化趋势法
记录最近3个月的再生周期(每次再生之间的产水吨数或运行小时数),对比初始投运时的周期:周期缩短<10%→正常老化;周期缩短10-30%→轻度污染,可观察;周期缩短>30%→中毒或污染,需干预;周期不变但硬度高→控制阀或管路问题,排查阀门密封。
3. 进水Fe²⁺定期检测
这是最容易遗漏的关键参数。建议每周检测1次进水Fe²⁺(便携式比色计即可,投入约200元)。进水Fe²⁺>0.3mg/L时,软化器必须前置除铁装置(如锰砂过滤器+曝气氧化),否则树脂会在3-6个月内铁中毒报废。一台2m³/h软化器,树脂更换成本约8000-15000元,远高于前置除铁的投入(约3000-5000元)。
三、3招预防硬度反弹,延长树脂寿命至5年以上
1. 严格控制进水水质(从源头避免中毒)
- SDI<4,浊度<1NTU(避免胶体堵塞树脂)
- Fe²⁺<0.3 mg/L(关键!90%项目没做除铁预处理)
- 余氯<0.1 mg/L(次氯酸会氧化破坏树脂骨架,加速老化)
- 水温5-45℃(过高温加速树脂降解)
2. 优化再生参数(让每次再生都到位)
昌海标准再生参数:盐耗控制在80-120 g/L(每再生一次的盐耗,以NaCl计);再生液浓度5-8%(过浓导致盐浪费且树脂饱和不均,过稀再生不彻底);正洗时间≥10分钟(残留盐液会影响产水电导率,且浪费盐)。这三个参数是行业经验值,但很多现场为了省盐把浓度调到3%,结果再生不彻底,周期越洗越短。
3. 定期检测+计划性更换
每年用滴定法检测树脂工作容量(取样送检或现场简易检测)。正常工作容量≥900 mol/m³,下降至700 mol/m³以下时,设备虽然能运行但盐耗会显著增加,此时更换性价比最高。正常使用寿命3-5年(视进水水质和再生频次,进水差可能2年,进水好+维护到位可达6年)。

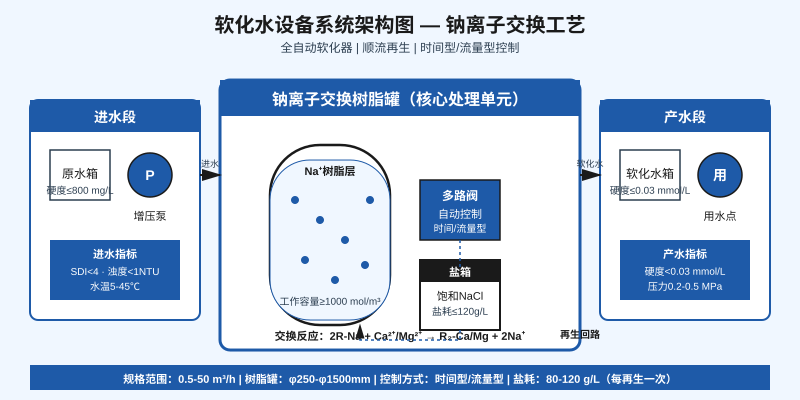

作为长期从事水处理设备研发与制造的服务商,昌海环保的全自动软化水设备从预处理设计源头就考虑了除铁、防有机污染等关键细节——前置锰砂过滤、自动控制阀采用时间+流量双控逻辑、盐箱容量按7天再生量设计,确保树脂始终在最佳工况下运行。我们的设备覆盖0.5-50m³/h全规格,广泛应用于锅炉补给水、中央空调循环水、电子清洗等场景,每个项目都附带详细的进水水质要求和操作维护手册。如果你正在为软化水硬度波动或树脂寿命短的问题头疼,可以从源头排查一下进水水质和再生参数——大部分情况下,问题都出在这两个环节。
