软化水器的钠型阳树脂设计寿命是5-8年，但很多项目现场实际跑下来，8-12个月就要更换。问题出在哪？不是树脂质量差，而是进水端的3个指标长期超标——余氯、铁锰、硬度。
树脂属于耗材，坏了换新是常规操作。但当换树脂的频率从3年一次变成每年一次，年均树脂成本直接翻3倍，对应的盐耗、再生废液、人工维护也同步上涨。识别这3个进水指标，比选哪家树脂更重要。
一、为什么树脂寿命会从5年缩到8个月
软化水器的核心是钠型强酸阳离子交换树脂，工作原理是用Na⁺置换水中的Ca²⁺/Mg²⁺，从而降低硬度。理论上只要进水含盐组分正常、树脂定期再生（饱和NaCl还原），树脂颗粒可以使用5-8年。
但实际项目里，树脂失效有三种表现形态：
- 氧化破碎型——树脂颗粒变脆、颜色变浅、出现大量碎末，过水能力骤降
- 铁中毒型——树脂颜色发黑发红、交换容量持续衰减、再生后产水硬度仍居高不下
- 频繁再生型——再生周期从设计的8-12小时缩短到2-3小时，盐耗飙升但出水水质仍不达标
这三种表现对应三个进水指标问题。下面分别拆解。
二、3个让树脂提前报废的进水指标
1. 余氯：强碱阴树脂的”死亡曲线”
余氯（游离氯/HClO）对强酸阳树脂的影响看似不大（阳树脂耐氯性能略优于阴树脂），但在自来水中长期存在 0.5-2 mg/L 余氯的工况下，树脂骨架仍会被氧化降解：
- 余氯 1~5 mg/L 持续运行，几天内即出现明显的树脂强度下降
- 余氯 0.1 mg/L 长期运行，寿命缩短 50%-80%
- 水温每升高 10℃，氧化反应速度约翻倍
控制要求：进入软化水器前余氯应 < 0.1 mg/L（最佳 ND 检测不到）。常见做法是在软化水器前加活性炭过滤器（EBCT ≥ 6 min）或投加亚硫酸氢钠还原。
2. 铁锰含量：树脂”中毒”的不可逆杀手
当原水为地下井水或老旧管网自来水时，铁（Fe）含量常达 0.5-3 mg/L、锰（Mn）含量 0.2-1 mg/L。这些金属离子被树脂吸附后会催化氧化，并在树脂表面形成 Fe(OH)₃ 和 MnO₂ 沉积层。
铁中毒是不可逆的——常规 NaCl 再生无法去除这些金属沉积，必须用 5%-10% HCl 酸洗才有可能部分恢复。即使恢复，树脂交换容量也会永久损失 30%-50%。
控制要求：进水 Fe < 0.3 mg/L、Mn < 0.1 mg/L。井水项目必须在软化水器前配置曝气+锰砂过滤（或专门除铁锰装置）。
3. 进水硬度：被忽视的”再生疲劳”诱因
进水硬度（以 CaCO₃ 计）超过 500 mg/L 时，每立方米水需要置换的 Ca²⁺/Mg²⁺ 量大幅上升，树脂工作交换容量快速耗尽，再生频率显著提高。再生越频繁，树脂受到的机械磨损和化学冲击越多，寿命自然缩短。
实测数据显示：进水硬度从 200 mg/L 升到 800 mg/L，再生周期缩短约 65%，年耗盐量增加 2.1 倍，树脂有效寿命从 5 年降到 1.5-2 年。
控制要求：进水硬度 > 300 mg/L 时，建议在软化水器前增加预处理（如石灰软化、RO 预脱盐），或选用大容量树脂罐+逆流再生工艺。

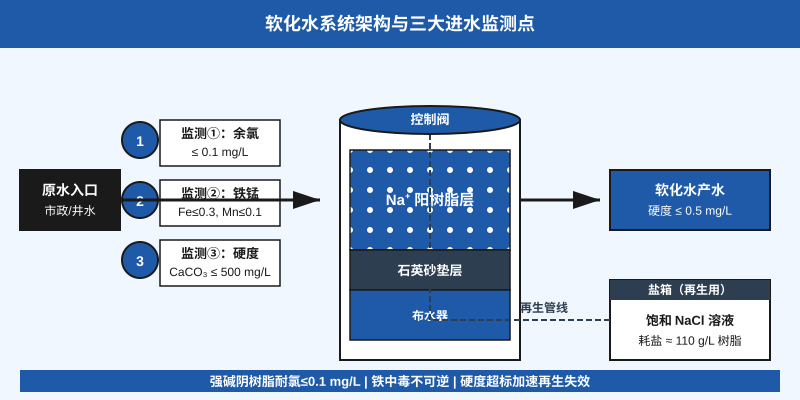

三、3个指标的检测方法与控制值
| 监测指标 | 检测方法 | 推荐控制值 | 超标后果 | 对应处理工艺 |
|---|---|---|---|---|
| 余氯 | DPD 分光光度法（便携式比色计） | < 0.1 mg/L（最佳 ND） | 树脂氧化破碎、寿命缩短 50-80% | 活性炭过滤（EBCT ≥ 6 min）或 NaHSO₃ 还原 |
| 铁（Fe） | 邻菲啰啉分光光度法 | < 0.3 mg/L | 铁中毒（不可逆）、树脂容量永久损失 | 曝气+锰砂过滤、或曝气+石英砂过滤 |
| 锰（Mn） | 高碘酸钾氧化分光光度法 | < 0.1 mg/L | 锰沉积堵塞树脂、颜色发黑 | 同上除铁锰装置 |
| 总硬度（以 CaCO₃ 计） | EDTA 滴定法 | < 300 mg/L（理想） | 再生频率飙升、盐耗翻倍 | 石灰软化预处理、或 RO 预脱盐 |
检测频率建议：小型项目每周 1 次，中型项目每 2 天 1 次，大型项目（电厂/集中供水）必须配置在线监测仪表。
四、案例：某热电厂软化水器改造前后
某 2×300 MW 热电厂锅炉补给水系统，使用井水作为原水。原水铁含量 1.8 mg/L、余氯 0.6 mg/L、硬度 420 mg/L。改造前每年需更换树脂（设计寿命 5 年，实际 8-10 个月）；改造后稳定运行 3 年未更换。
改造方案：
- 井水 → 曝气塔（除铁锰）→ 石英砂过滤 → 活性炭过滤器（除余氯）→ 软化水器（双罐并联）
- 软化水器前增加在线余氯和 ORP 监测，ORP > 200 mV 自动报警
- 树脂选用强酸凝胶型阳树脂（AmberLite HPR1200 Na 等同级别），工作交换容量 ≥ 2.0 eq/L
改造后数据：
- 进水余氯：0.6 → < 0.05 mg/L
- 进水铁：1.8 → < 0.1 mg/L
- 再生周期：从 6 小时恢复到 14 小时
- 年耗盐量：下降 47%
- 树脂寿命：从 8-10 个月延长到 4 年以上（截至目前运行 3 年容量仍稳定）
五、3条保护软化水器树脂的实操建议
- 建立进水指标周检制度：余氯、铁、锰、硬度这 4 项每周至少检测 1 次，记录数据趋势
- 余氯防护是底线：自来水源必须配置活性炭过滤器，井水源必须检测 Fe/Mn 后再决定预处理方案
- 逆流再生优于顺流再生：逆流再生工艺盐耗低、再生废液少，对树脂的机械冲击更小，寿命可比顺流再生延长 30%-50%
软化水器本身结构简单、维护门槛不高，真正的难点在”进水水质管理”。把 3 个进水指标控制好，树脂用满 5 年不是问题；放任不管，再贵的树脂也撑不过 1 年。
