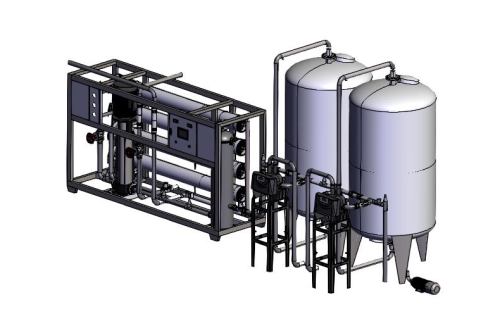

8T单级反渗透水处理设备产品

一、设备概述

1.1 基本概念与工作原理

单级反渗透水处理设备是一种基于膜分离技术的高效水质净化设备，通过在原水侧施加高于渗透压的压力，使水分子透过半透膜进入产水侧，同时截留水中的溶解盐、胶体、有机物及微生物等杂质。与双级反渗透设备相比，单级系统仅经过一次膜分离过程，具有流程简洁、能耗更低的特点，适用于对水质要求中等的场景。

工作原理：原水经预处理系统去除悬浮物和胶体后，由高压泵加压至1.0-1.5MPa，进入反渗透膜组件。膜元件截留98%以上的溶解性盐类和几乎全部有机物、微生物，产水进入纯水箱储存，浓水则排放或回收利用。系统采用错流过滤设计，可有效减少膜污染，延长运行周期。

1.2 核心特点

• 高效节能：与蒸馏水设备相比能耗降低60%，吨水运行成本仅为传统工艺的1/3
• 无化学污染：全程物理分离过程，无需酸碱再生，避免化学药剂对水质的二次污染
• 自动化运行：PLC控制系统实现全自动启停、冲洗及故障报警，可无人值守连续运行
• 模块化设计：预处理、RO主机、电控系统集成于一体，占地面积≤6㎡，安装便捷
• 长寿命设计：膜元件正常使用寿命3-5年，关键部件采用耐腐蚀材质，设备整体寿命可达10年以上

二、技术参数

参数项	技术指标	备注
标准处理量	8m³/h	25℃水温条件下
进水水质要求	电导率≤500μS/cm，SDI≤5，余氯＜0.1mg/L	超出需增加预处理
产水水质	电导率＜10μS/cm，脱盐率＞98%	符合GB/T 19249-2017标准
工作压力	1.2-1.5MPa	可通过高压泵变频调节
系统回收率	≥75%	可根据原水水质调整
能耗指标	1.1kW·h/m³	含预处理及高压泵能耗
工作温度	5-45℃	低于15℃产水量下降
电源要求	380V/50Hz，三相五线制	装机功率15kW
设备尺寸	4500×2000×2200mm	含操作维护空间

三、核心配置

3.1 预处理系统

• 多介质过滤器：Φ1300mm玻璃钢罐体，装填石英砂（800mm）+无烟煤（400mm），过滤精度5μm，设计流速10m/h
• 活性炭过滤器：Φ1300mm玻璃钢罐体，椰壳活性炭填充量0.8m³，可吸附余氯及有机物，确保RO进水余氯＜0.05mg/L
• 保安过滤器：304不锈钢壳体，5μm PP熔喷滤芯，进出口压差＞0.1MPa时自动报警

3.2 反渗透系统

• 膜元件：8支杜邦BW30-400FR抗污染膜，8040规格，单支脱盐率99.7%，采用4:2排列方式
• 高压泵：南方泵业CDL16-10型立式多级离心泵，流量16m³/h，扬程120m，功率11kW，配备变频控制系统
• 膜压力容器：80S300-2型玻璃钢膜壳，工作压力300psi，侧联式连接
• 能量回收装置：PX型液压能量回收器，浓水余压回收率＞90%，系统能耗降低28%

3.3 控制系统

• PLC控制器：西门子S7-1200系列，配7英寸触摸屏，实时显示运行参数
• 监测仪表：在线电导率仪（CM230）、压力变送器（0-2.5MPa）、涡轮流量计
• 自动保护：高压泵高低压保护、膜浓差极化保护、水箱液位连锁控制

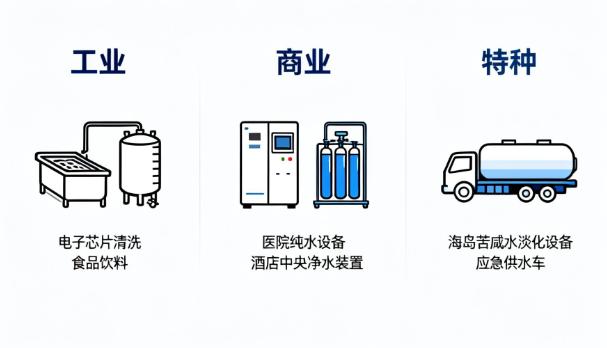

四、应用领域

4.1 工业生产用水

• 电子行业：半导体芯片清洗、LCD面板镀膜工艺用水（案例：某芯片厂应用后良品率提升12%）
• 食品饮料：啤酒酿造、饮料调配用水，符合FDA/CGMP认证要求
• 化工行业：精细化工原料制备、循环冷却水补充水
• 汽车制造：涂装前处理、零部件清洗用水

4.2 商业及公共事业

• 医院供水：检验科室、消毒供应中心纯水
• 酒店餐饮：中央净水系统，替代桶装水年节省成本40万元
• 学校/办公楼：直饮水系统，满足3000人日常用水需求

4.3 特种应用场景

• 海岛供水：苦咸水淡化（原水TDS≤5000mg/L时适用）
• 应急供水：灾后临时供水站，可直接处理地表水
• 实验室：理化分析、仪器清洗用纯水（配合EDI可达到18.2MΩ·cm）

五、性能优势

5.1 高效节能技术

• 低能耗设计：采用杜邦FILMTEC™低能耗膜元件，工作压力比传统膜降低20%
• 智能变频系统：根据产水需求自动调节高压泵频率，低负荷时能耗降低40%
• 浓水回收：浓水可进一步回收回用

5.2 稳定可靠运行

• 抗污染技术：膜元件采用iLEC™端面自锁技术，胶体污染速率降低50%
• 精准加药系统：米顿罗P056型计量泵，阻垢剂投加精度±2%
• 冗余设计：关键阀门、仪表均为双备份，保障连续运行

5.3 智能运维管理

• 远程监控：支持MODBUS通讯协议，可接入工厂DCS系统
• 预测性维护：基于AI算法的膜污染趋势分析，提前15天预警清洗需求
• 移动端管理：微信小程序实时查看运行数据，异常情况推送告警

六、操作与维护

6.1 操作流程

1. 开机前检查：
   • 确认原水压力≥0.2MPa，电源正常
   • 检查预处理滤芯压差＜0.1MPa
   • 纯水箱液位＜80%
2. 自动运行步骤：

停机操作：

• 执行正常停机程序，系统自动冲洗15min
• 长期停机需注入1%亚硫酸氢钠保护液

6.2 维护保养计划

维护项目	周期	操作内容
保安过滤器滤芯	1个月	更换5μm PP棉滤芯
预处理反洗	3天/次	石英砂过滤器反洗15min
膜化学清洗	3-6个月	柠檬酸/EDTA清洗，恢复通量
活性炭更换	1年	更换椰壳活性炭滤料
膜元件性能检测	1年	测试脱盐率及产水量

6.3 常见故障处理

故障现象	可能原因	解决方案
产水量下降15%	膜污染或进水温度降低	化学清洗或检查热交换系统
脱盐率＜95%	膜元件破损或密封圈泄漏	完整性测试，更换受损膜/密封圈
高压泵噪音异常	叶轮气蚀或轴承磨损	排气或更换轴承
浓水流量异常	浓水调节阀卡涩	拆解清洗阀芯

七、设备选型建议

7.1 原水适配性评估

原水类型	预处理配置	推荐机型
市政自来水	常规预处理	标准型
高硬度地下水	增加软化器	增强型
高有机物地表水	超滤预处理+活性炭	抗污染型

7.2 投资回报分析

• 初始投资：约11-17万元（含安装调试）
• 运行成本：0.8-1.2元/吨（含电费、药剂、耗材）
• 投资回收期：一般1.5-2年（替代桶装水场景可缩短至8个月）

7.3 售后服务承诺

• 免费安装调试及操作培训
• 1年整机质保，膜元件质保3年
• 7×24小时技术支持，4小时内响应，24小时到场服务
