半导体晶圆清洗、光伏电池镀膜、LCD 光学抛光——这些工艺对超纯水 TOC 的要求已经从「≤ 50 ppb」收紧到「≤ 5 ppb」。但很多项目在二级 RO 之后直接上 EDI,TOC 怎么都降不到 5 ppb。原因不是单台设备不行,而是 UV 185nm 和抛光混床之间 4 个关键参数没匹配对。
为什么单 EDI 做不到 5 ppb?
EDI(电去离子)的核心功能是去除水中的离子态物质(Na⁺、Cl⁻、Ca²⁺ 等),对中性有机分子几乎无能为力。超纯水 TOC 中 50 ppb 90% 来自二级 RO 漏过的低分子有机物——腐殖酸、小分子醛、醇类——这些分子不带电,EDI 拿它们没办法。
实测数据:
- 二级 RO 产水 TOC 通常在 30–50 ppb
- EDI 直接接 RO,产水 TOC 一般仍在 20–30 ppb
- 距离 5 ppb 目标差一个数量级

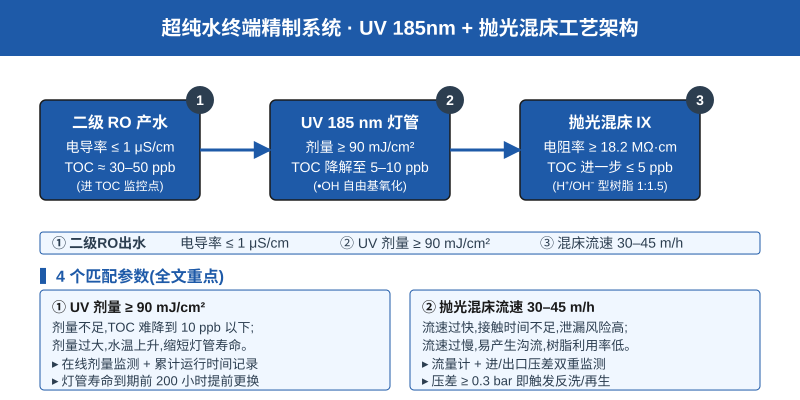

正确路线:UV 185nm 先把有机物打断、矿化为离子态(CO₂、H₂O),然后由抛光混床或 EDI 脱除。两段配合才能把 TOC 拉到 5 ppb 以下。
UV 185nm 的核心参数:剂量不是功率
UV 185nm 灯管的关键控制指标是剂量(≥ 90 mJ/cm²),不是灯管标称功率。功率大不代表剂量够——水流速过快、水层过厚、灯管老化都会让实际剂量下降。
185nm 紫外线产生臭氧(O₃)和羟基自由基(·OH),把水中有机物氧化为 CO₂ 和 H₂O。剂量从 60 mJ/cm² 提到 90 mJ/cm²,TOC 可从 25 ppb 降到 8 ppb;低于 70 mJ/cm² 基本看不到 TOC 下降。
- 在线剂量监测——装在腔体出水口,实时反馈
- 灯管累计运行时间记录——低压汞灯有效寿命约 8000–12000 小时
- 提前 200 小时更换提醒——灯管老化末期剂量衰减 30%+
抛光混床的 4 个匹配参数
UV 段把 TOC 降到 5–10 ppb 后,后段抛光混床的 4 个参数直接决定能否稳定产出 18.2 MΩ·cm、TOC ≤ 5 ppb 的超纯水:
- ① 运行流速 30–45 m/h:过流速过快,接触时间不足,硅和弱酸离子泄漏;过慢易产生沟流,树脂利用率下降,死区滋生微生物
- ② 进出水压差 ≤ 0.3 bar:压差升高 = 树脂破碎或有机物污染,触发反洗或更换;TOC 异常时压差比电阻率更早报警
- ③ 树脂配比 H⁺型 : OH⁻型 = 1 : 1.5:OH⁻ 型略多,补偿硅酸弱解离,提升硅脱除(目标 ≤ 1 ppb)
- ④ 进水 TOC ≤ 10 ppb:UV 段没把 TOC 压到 10 ppb 以下,有机物会快速污染混床树脂,3–6 个月就需再生,而不是通常的 2–3 年
实测数据与方案选择
昌海环保的超纯水设备在二级 RO 之后默认配置 UV 185nm + 抛光混床组合,4 个匹配参数出厂预设:UV 剂量 ≥ 90 mJ/cm²、混床流速 35–40 m/h、压差 ≤ 0.25 bar、H⁺:OH⁻ = 1:1.5。在多个半导体晶圆清洗、光伏镀膜项目中实测:18.2 MΩ·cm 电阻率稳定,TOC ≤ 3 ppb,硅 ≤ 0.5 ppb,稳定运行 18 个月以上。
如果你的项目 TOC 卡在 10–30 ppb 下不去,先不要换 EDI,回去查 UV 剂量和混床流速,90% 的问题在这一层就能解决。
