半导体晶圆厂验收现场，超纯水产水电阻率表稳稳指向 18.2 MΩ·cm，仪表显示 “达标”。然而车间送检的水样在颗粒计数器上却跳到 50 颗/L——SEMI F63 标准上限是 1 颗/L，整整超标 50 倍。验收员把检验报告往桌上一拍：”退回去，超纯水系统重做。”
这是 UPW（Ultrapure Water）系统验收最常踩的坑：把”电阻率达标”等同于”超纯水达标”。实际上，半导体级 UPW 是三轴指标的系统工程——任何一根轴偏低，整套水就不能进车间。下面拆解颗粒超标的 3 道隐形关口和 4 个隐形参数，老工程师怎么卡这些节点。

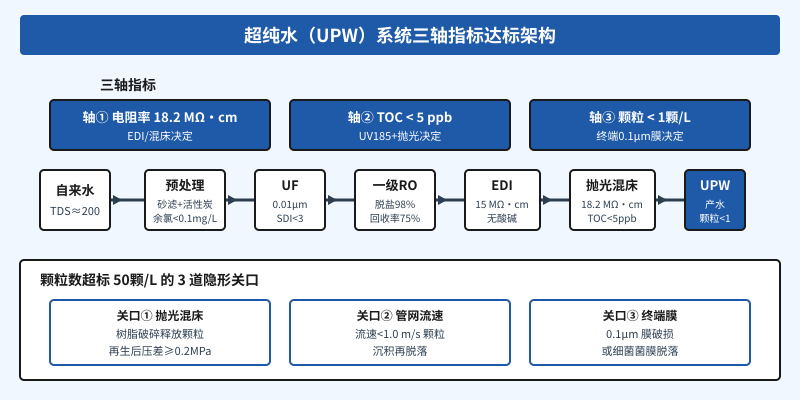

一、超纯水不是一根独苗，而是”三轴指标”
1. 轴① 电阻率 18.2 MΩ·cm——最常见的”及格线”，由 EDI 模块或抛光混床决定。表显数字只反映水中离子总浓度，对有机物和颗粒完全不敏感。即使电阻率 18.2，TOC 也可能高到几十 ppb，颗粒也可能爆表。
2. 轴② TOC < 5 ppb——半导体厂最关心的有机物残留指标。UV185 nm 灯管把大分子有机物降解成小分子，再被后续抛光混床吸附。一旦 UV 灯老化或混床树脂饱和，TOC 会在 2 周内从 3 ppb 升到 30 ppb。
3. 轴③ 颗粒 < 1 颗/L——SEMI F63 的硬指标。0.05 μm 以上颗粒不能超过 1 颗/L。这条指标是 UPW 系统最容易爆的——电阻率和 TOC 都好控制，颗粒却可能因管网扰动、混床树脂破碎、终端膜破损瞬间飙升。
二、颗粒超标的 3 道隐形关口
1. 关口① 抛光混床树脂破碎——抛光混床（H/OH 型混合树脂）在反洗、再生、切换流道时会产生细碎颗粒。这些碎颗粒随产水进入终端管网，颗粒计数器立刻爆表。判断指标：混床压差 ≥ 0.2 MPa 时，破碎概率显著上升。运行 18 个月以上的混床必须按压差而非时间判定更换。
2. 关口② 管网流速设计——UPW 循环管网流速必须 ≥ 1.0 m/s。低速管网（<0.6 m/s）会让颗粒在管壁沉积，一旦流速波动（启停泵、阀门调节），沉积物整片脱落，颗粒数 5 分钟内从 5 颗/L 飙到 200 颗/L。设计阶段就把循环流速卡在 1.5–2.0 m/s，是行业老法师的标配。
3. 关口③ 终端 0.1 μm 膜破损——UPW 终端过滤普遍用 0.1 μm 或 0.04 μm 折叠滤芯。滤芯破损后，颗粒会从破损点直接穿透。破损原因三大类：安装扭力过猛、气锤现象、细菌菌膜堵塞后的压差爆裂。建议每 3 个月做一次泡点压力测试，而不是等到压差报警。
三、4 个隐形参数决定颗粒是否合格
1. 抛光混床再生后冲洗水量——再生后的初始 5 m³ 冲洗水必须排放，不进入 UPW 循环。偷工减料把这 5 m³ 也回收，会让树脂碎屑直接进管网，老工程师把这个叫”自杀式回收”。
2. 终端滤芯泡点压力裕度——0.1 μm 折叠滤芯泡点压力通常 ≥ 0.34 MPa。运行中压差到 0.18 MPa 就该换，留 0.16 MPa 裕度。新滤芯泡点压力低于 0.30 MPa 直接退货，这批次质量不稳。
3. 管网冲洗流速梯度——管网试压、清洗时流速要达到 2.5–3.0 m/s（运行时 1.5–2.0 m/s）。高速冲洗才能把管壁颗粒冲掉，工程验收里这一条经常被忽略，结果运行 1 个月就开始漏颗粒。
4. 取样口流速与位置——验收员取样时流速必须 ≥ 1.0 m/s，取样口位置在主管顶部（避免颗粒沉积取样）。流速低或取样口朝下，取到的就是”假达标水”——颗粒还没浮起来。
四、UPW 三轴指标对照表
| 指标等级 | 电阻率 (MΩ·cm) | TOC (ppb) | 颗粒数 (颗/L) | 典型应用场景 |
|---|---|---|---|---|
| SEMI F63 Grade 1 | > 18.2 | < 5 | < 1 | 12 寸晶圆清洗 |
| SEMI F63 Grade 2 | > 17.5 | < 10 | < 5 | 8 寸晶圆 / LCD |
| SEMI F63 Grade 3 | > 17.0 | < 20 | < 10 | 光伏 / 封装 |
| SEMI F63 Grade 4 | > 16.0 | < 50 | < 100 | 一般电子 |
五、为什么”电阻率达标”不等于”UPW 达标”
电阻率 18.2 MΩ·cm 反映的是水中离子浓度，与有机物（TOC）和颗粒（Particles）几乎无关。一套 EDI + 抛光混床系统，可以让电阻率轻松达到 18.2，但只要管网流速设计偏低、混床树脂接近饱和、终端滤芯微破损，颗粒数就会从 1 颗/L 飙升到 50 颗/L。
验收时三个指标必须同时检测：在线电阻率表 + 离线 TOC 分析仪 + 激光颗粒计数器。三轴全过，UPW 才能进车间。建议在合同里就写明”三轴指标同时达标”，避免出现”电阻率合格但颗粒不合格”的扯皮。
超纯水系统的 4 个隐形参数（混床冲洗水量、滤芯泡点裕度、管网冲洗流速、取样口流速），是项目验收前老工程师必查的节点。这 4 项抓到位，半导体车间的 UPW 退货率能从 30% 降到 5% 以内。
