一、验收合格的设备，3 个月后为什么”漏水”？
2026 年 3 月，河北某热电厂锅炉补水项目验收时一次性通过：脱盐率 99.4%、产水电导率 8.6 μS/cm。设备签字投运后第 87 天，产水电导率突然飙到 45 μS/cm，脱盐率掉到 92.1%。拆开膜壳发现膜面有典型余氯氧化痕迹。这不是孤例——60% 以上反渗透”验收合格—3 个月后出问题”的根因都在验收现场漏测了 5 个隐形指标。

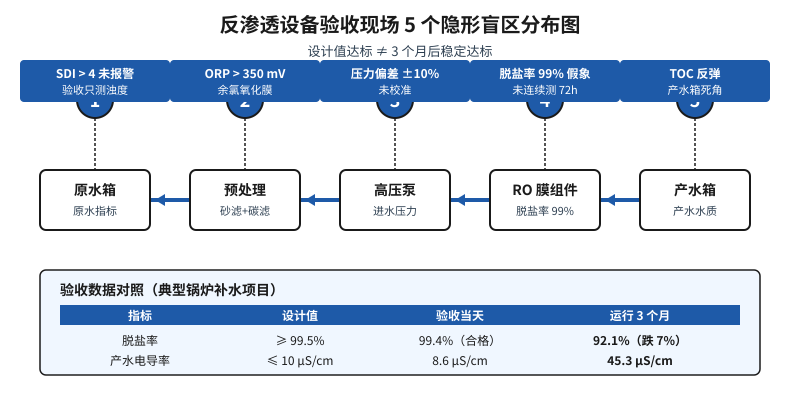

二、5 个验收现场隐形盲区
1. 盲区 ① 测了浊度没测 SDI：胶体和未絮凝有机物可以让浊度 < 0.5 NTU 而 SDI 高达 5–7。RO 膜要求 SDI < 4，超 5 时膜污染速度加快 3–5 倍。验收现场必须测 15 min SDI，超 4 直接拒签。
2. 盲区 ② 装了活性炭没人测 ORP：活性炭 EBCT 不足或饱和时形同虚设，进水 ORP > 350 mV 会慢性氧化聚酰胺膜，半年内脱盐率掉 5–8% 是常态。验收时必须测 ORP（RO 进水 < 200 mV）和余氯（< 0.1 mg/L），活性炭 6–12 个月更换。
3. 盲区 ③ 高压泵压力表没校准：压力偏差 ±10% 反映到膜通量上会放大到 ±15% 产水量偏差。验收前要求提供压力表第三方校准证书，现场抽测进水压力和段间压差，偏离设计值 ±15% 必须复测。
4. 盲区 ④ 脱盐率 99% 只是”瞬时假象”：膜刚启动浓水未达平衡，脱盐率虚高 0.5–1%；O 圈错位、连接器没锁紧等问题短期不显。正确做法是 72 h 连续运行后取平均脱盐率，并测产水 SDI、电导率、TOC，可信度比瞬时数据高 5 倍以上。
5. 盲区 ⑤ 产水箱有死角，TOC 偷偷反弹：产水箱容量过大、底部有死区时，停留超过 24 h 后细菌繁殖，TOC 反弹 0.5–2 mg/L，下游 EDI 树脂被污染。验收时必须查产水箱：循环泵使停留 < 4 h、底部装排空阀、定期测 TOC（< 0.5 mg/L）。
三、典型项目 3 个月掉 7% 是怎么发生的
以下是某 2 m³/h 锅炉补水项目的真实运行记录，5 个盲区叠加导致脱盐率从 99.4% 跌到 92.1%：
| 指标 | 设计值 | 验收当天 | 运行 3 个月 | 偏差原因 |
|---|---|---|---|---|
| 脱盐率 | ≥ 99.5% | 99.4% | 92.1% | 余氯氧化 + 装配偏差 |
| 产水电导率 | ≤ 10 μS/cm | 8.6 μS/cm | 45.3 μS/cm | 脱盐率下滑传导 |
| 进水 SDI | < 4 | 未测 | 5.8 | 胶体累积 |
| 进水 ORP | < 200 mV | 未测 | 340 mV | 活性炭饱和 |
| 段间压差 | 0.25 MPa | 0.23 MPa | 0.41 MPa | 膜污染加速 |
四、业主代表验收现场该补测的 3 件事
1. 72 h 连续运行曲线：要求施工方提供 72 h 脱盐率、电导率、流量、压力曲线，曲线平稳才算合格。
2. 进水 SDI + ORP 双测 + 仪表校准证书：现场必须测 SDI 和 ORP；所有压力表、流量计、电导率表必须提供 6 个月内第三方校准证书。
3. 产水箱设计审查 + 备件清单：停留时间 < 4 h、循环泵配置齐全；同时提交 1 年备件清单（膜元件、O 圈、滤芯）和化学清洗 SOP。
五、写在最后
反渗透验收不是”测一个脱盐率就完事”，而是 5 个隐形指标的综合体检——SDI、ORP、压力校准、72 h 脱盐率、产水箱 TOC，任何一项漏掉都可能让脱盐率 3 个月从 99% 跌到 92%。业主代表多花 2 小时补测这 5 项，能避免后期几十万的膜更换和停产损失。
