广东某大型电镀产业园聚集50+家电镀企业,每天综合废水约2000 m³。园区原计划达标排放至三类水体,但近年水源紧张叠加排放标准升级,园区决定上一套废水回用系统:日处理500 m³(一期),目标回用率75%以上,剩余废液经深度浓缩后处置。我们参与了这套系统的工艺设计与设备选型,最终交付的方案是「化学沉淀+砂滤+UF+抗污染RO+DTRO」。一期运行一年多,回用率稳定在75%,最终废液量降到原废水的5%以下。下面把这套系统的关键参数和踩过的坑如实写下来。
一、电镀园区「既要回用又要减量」的双重压力
电镀废水的特点是「高COD+高重金属+高 TDS+水质波动大」。三类水体排放标准日趋收紧(2024年起多个省份COD限值从500 mg/L降到300 mg/L),单靠传统生化处理不仅达标困难,运行成本也压不下来。园区管理者最关心两个数字:
1. 回用率能拉到多少。清洗槽用水对水质要求不算高(电导率<500 μS/cm即可),但漂洗工序对颗粒物和重金属极敏感,RO段必须稳定达标。
2. 最终废液能减到多少。剩余的浓液如果直接蒸发,1 m³处理成本80-120元,500 m³/天的项目一年光浓液处置费就要60万元以上。

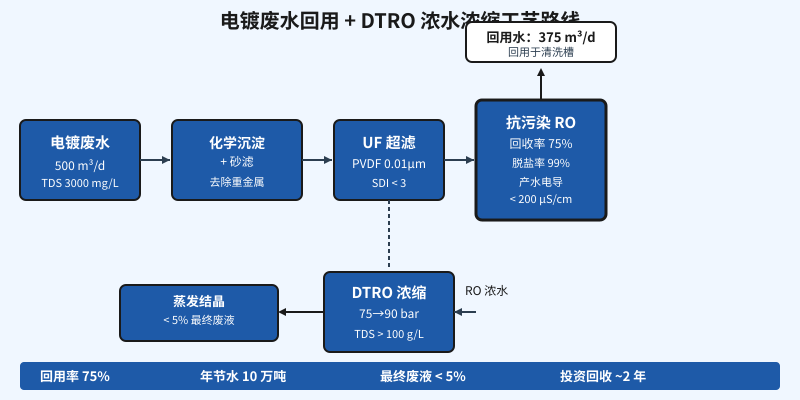

广东这家园区最终选择「分质回用+梯级浓缩」的路线:UF+RO先拿回用水,RO浓水进DTRO再浓缩,DTRO浓液(<5%)再走蒸发结晶。这套路线的核心是让每一段都工作在合理回收率区间,而不是把所有压力都丢给末端蒸发。
二、75%回用率背后的UF+RO核心参数
RO段是回用的核心,但要拿到稳定的75%回用率,前置UF必须把SDI压到3以下。我们用的是PVDF中空纤维UF膜(0.01 μm),TMP控制在0.10-0.15 MPa,自动反洗周期30分钟一次。UF段回收率约90-92%,浓水回流至前端调节池。
RO段选用抗污染苦咸水膜(如DuPont FilmTec™ Fortilife™ CR50系列),一级两段排列。关键参数:
1. 工作压力 15-25 bar。电镀废水TDS在3000-5000 mg/L之间,远低于海水,普通高压RO膜用不上,选苦咸水膜即可。
2. 回收率 75%(不可强拉)。回收率从60%拉到75%看起来只多15个点,但对膜污染速度影响很大。实际验证:把回收率从60%拉到75%,膜清洗周期从4个月缩短到2.5个月。75%是「回用率 vs 膜寿命」的平衡点,不是越高越好。
3. 脱盐率 99%以上,产水电导率 < 200 μS/cm。漂洗用水对电导率要求宽松,但重金属截留率必须≥99.5%。CR50膜对多价离子的截留率天然占优,这是选它的关键理由。
4. 进水SDI必须 < 3。UF出水SDI控制在2.5以下时,RO膜可以稳定运行3年以上。一旦SDI突破3,膜清洗频率会从季度级别跳到月度级别,运行成本直线上升。
三、剩余25%浓水的DTRO再浓缩3倍
RO段回收75%后,剩余25%(约125 m³/d)的浓水TDS已经升到8000-12000 mg/L。这部分浓水如果直接进蒸发器,运行成本极高。我们加了DTRO(碟管式反渗透)作为中间浓缩段。DTRO的宽流道(2 mm)设计专门应对高污染、高盐废水,与普通RO的核心区别如下:
| 参数 | 普通苦咸水 RO | DTRO 碟管式 RO |
|---|---|---|
| 流道宽度 | 0.5-0.8 mm | 2 mm(宽流道) |
| 操作压力 | 15-25 bar | 75-90 bar |
| 抗污染能力 | 中等 | 强 |
| 浓缩上限 | TDS < 80 g/L | TDS > 100 g/L |
| 膜片更换 | 整支更换 | 可单独更换 |
| 典型应用 | 自来水/海水 | 高浓废水/RO浓水再浓缩 |
本项目的DTRO段关键数据:
1. 工作压力 75-90 bar。高压力是为了顶过浓水的渗透压,把TDS从10 g/L再往上压。
2. DTRO回收率 70%。DTRO的进水已经是RO浓水,不能贪回收率。70%是工程经验值,再高浓水侧的结垢风险(硫酸钙、硅垢)会急剧上升。
3. DTRO产水回流至RO进水再处理。这部分水水质比原水还干净,回流后整体回收率还能再提3-5%。
4. 浓水TDS浓缩到120-150 g/L。进入蒸发结晶段的体积只有原废水的5%以下(<25 m³/d),蒸发器负荷降到原来的1/5。
DTRO的核心价值是「用膜浓缩替代部分蒸发」。蒸发处理1 m³浓水的成本约80-120元,而DTRO处理1 m³浓水的运行成本约8-12元(电费+清洗药剂),差距近10倍。
四、年节水10万吨背后的成本账
按500 m³/天×75%回用率×365天计算,项目理论年节新鲜水量约13.7万吨。但实际因为检修、停产、原水水质波动等因素,年节水稳定在10万吨左右。这10万吨的水费+排污费节约,是项目2年回本的核心。
1. 设备投资约380万元。其中UF+RO主体约220万元,DTRO约120万元,前处理+电控+安装约40万元。
2. 吨水运行成本约2.8元。含电费(0.8元)、药剂(0.6元)、膜折旧(1.0元)、人工(0.4元)。
3. 年节约水费约45万元。当地工业用水价格约4.5元/m³,10万吨就是45万元。
4. 年减少排污费约18万元。排放标准收紧后,园区每吨废水的处置费(含污泥+重金属危废)上涨约1.8元。
5. 投资回收期约2年。(63万元年节约÷380万元投资)≈2年。环保账和经账都能算平。
最容易被忽略的是「浓水处置费」。如果不上DTRO,每年25%浓水(约4.5万吨)的处置费就要60万元以上。DTRO设备投资120万元,2年就能回本,这就是为什么电镀园区回用项目一定要配DTRO。
五、给同类项目的3点实操建议
1. UF段不要省投资。电镀废水波动大,UF一旦不稳定,RO膜3个月就要化学清洗一次,单次清洗成本(药剂+停机损失)就够买半套UF膜。前置UF的稳定是整个系统的命门。
2. 抗污染RO膜的「pH 1-13宽清洗窗口」是真的香。电镀废水COD波动大,膜面有机污染和生物污染交替出现。普通膜只能耐受pH 2-12,清洗方案受限;宽清洗范围可以避免换膜,我们的CR50膜已经稳定运行3年未更换。
3. DTRO压力选型要看浓水目标TDS。想从120 g/L再往上浓缩,能耗会指数上升,DTRO就到极限了,后面必须接蒸发或MVR。不要指望DTRO解决一切,它的定位是「把蒸发器前的体积减到1/5」,不是「替代蒸发」。
六、写在最后
电镀废水回用不是「RO一上就回用」,是「UF保SDI+RO拿回用水+DTRO缩浓液」三段协同。把每一段的回收率都卡在合理区间(UF 90%、RO 75%、DTRO 70%),最终系统回收率才能稳定在70%以上。别盲目追「99%回用率」的营销话术——对电镀废水来说,75%回用+<5%最终废液已经是工业可落地的最优解。
