老工程师最近接手一个反渗透膜半年污堵快 2 倍的排查项目。第一眼看到运行台账就发现端倪：进水 SDI 从投产时的 1.8 一路爬到 5.6，最后两个月直接冲到 6 以上，但操作员一直按”SDI 偶尔波动”来处理，没有追查预处理环节。反渗透膜污堵从来不是突然发生的——SDI 异常就是最早的红旗，90% 的项目栽在预处理这 4 个细节。
一、SDI 是什么？为什么 4 是反渗透的生死线
SDI（Silt Density Index，淤泥密度指数）是反渗透进水最重要的指标之一，反映水中胶体、悬浮物对膜的污染潜力。RO 膜厂商通用规范要求 SDI15 < 4，行业最佳实践控制在 2 以下。SDI 每升高 1，膜污堵速率约加快 2-3 倍——这就是为什么”半年污堵快 2 倍”的本质，往往不是膜质量问题，而是预处理失控。
1. SDI 与浊度的关键区别
浊度计只反映光学散射特性，对胶体颗粒（粒径 0.001-1 μm）几乎无感；而 SDI 用 0.45 μm 滤膜在 30 psi 压力下测堵塞率，直接量化胶体对膜的污染潜力。浊度合格（< 1 NTU）不等于 SDI 合格——这是 90% 现场操作员的认知盲区。
2. SDI 标准对照
- 反渗透进水 SDI15 < 4（DuPont FilmTec 操作规范强制要求）
- 最佳运行 SDI < 2，< 1 为优
- SDI > 5：膜污堵加速期，需立即介入
- SDI > 6：膜元件不可逆损伤临界点，必须停机查预处理

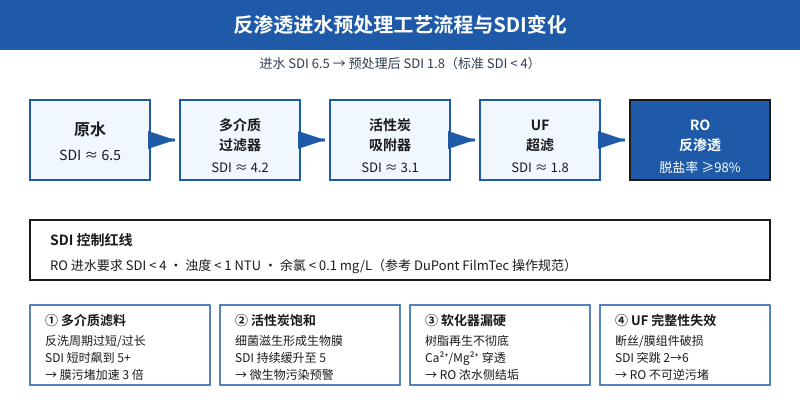

二、4 个预处理细节，90% 项目栽在这里
1. 多介质过滤器反洗周期设置错误
反洗周期过短（如 8 小时一次）造成滤料磨损、跑料；过长（如 7 天一次）造成板结、纳污饱和。实测数据：反洗周期从 24 h 拉长到 72 h，进水 SDI 从 3.1 跳到 5.8。正确做法是按进出水压差（ΔP > 0.05 MPa）或累计产水量触发反洗，而不是死板定时。
2. 活性炭吸附器饱和后变成细菌培养床
活性炭吸附余氯和有机物的能力有寿命周期（通常 6-12 个月）。饱和后的活性炭不仅失效，还会释放已吸附的有机物，表面形成生物膜。实测案例：某电子厂反渗透系统 SDI 从 1.8 一路涨到 4.5，更换活性炭后 24 小时内回落到 1.9。建议每3 个月做一次 SDI 趋势分析，连续 2 周 SDI 上升 > 0.5 立即更换。
3. 软化器漏硬：树脂再生不彻底的隐形杀手
钠离子交换软化器若再生液浓度不足（NaCl < 8%）、再生时间过短或布水器堵塞，都会导致 Ca²⁺/Mg²⁺ 穿透进入 RO。漏硬后果是RO 浓水侧 LSI 指数飙高，碳酸钙结垢在膜面悄悄沉积——表现是产水量缓慢下降、段间压差升高，但 SDI 反而可能正常（因为硬度离子不是胶体）。
4. UF 超滤完整性失效是 SDI 突跳的最大元凶
UF 作为 RO 前的最后屏障，其完整性至关重要。一旦中空纤维断丝或O 圈密封失效，胶体直接穿透，SDI 会从 1.8 突跳到 6 以上。判断方法：每班次做压力衰减测试（PDT），1.5 bar 起始压力下 5 分钟衰减 > 0.05 bar 视为失效。完整性失效时，整个 UF 单元的 SDI 优化作用归零，反渗透膜等于”裸奔”。
三、SDI 异常排查的 4 步标准动作
1. 测量定位：在多介质出口、活性炭出口、UF 出口、RO 进口分别取样测 SDI，定位突跳点在哪一段。
2. 压差检查：查看预处理各段的进出水压差，对照设计值判断是否板结或堵塞。
3. 周期核对：核查反洗周期、再生周期、UF 反洗周期是否被随意调整。
4. 完整性测试：UF 系统做 PDT（压力衰减测试），活性炭考虑更换，软化器做树脂再生度评估。
反渗透预处理是一个链式系统，任何一段失效都会让 SDI 失控，进而加速膜污染。把 SDI 当作每日必看的核心指标，比事后清洗膜省 80% 的运维成本。
对于需要稳定 SDI < 2 的高纯水场景（如电子半导体超纯水前处理），建议配置双级预处理 + 在线 SDI 监测。昌海环保的反渗透系统出厂前均按 SDI < 1 调试，并附带完整的预处理工艺指南与运维 SOP，帮助客户从源头控制膜污染风险。
