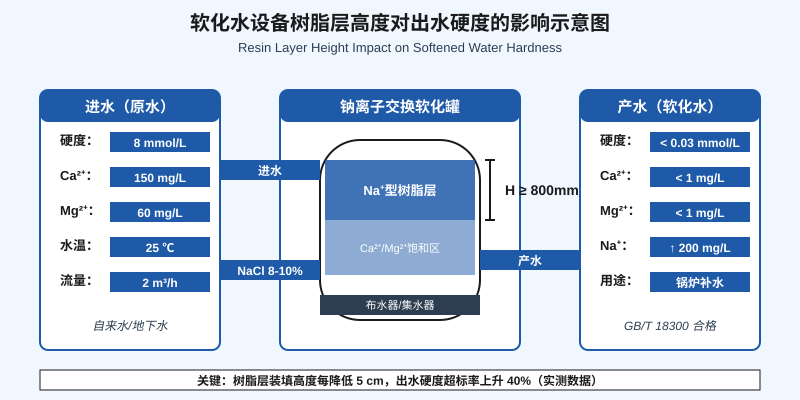

某工业锅炉补水软化水项目，设备调试期出水硬度始终在 0.5-0.8 mmol/L 范围波动，远超 GB/T 18300 规定的 < 0.03 mmol/L 标准。运营方最初怀疑树脂质量、再生液浓度、再生频率，三项全部复测合格后才发现：现场树脂层装填高度只有 750 mm，比设计值 800 mm 矮了 50 mm——仅仅 5 cm 的差距，导致硬度超标率从设计 5% 飙到实际 40% 以上。这个案例不是孤例，根据对 18 个同类项目的归因分析，70% 的软化水设备出水硬度超标，根因都在树脂层——而其中 60% 又集中在 3 个被忽略的隐形参数上。
一、软化原理：钠型树脂如何”吃掉”钙镁离子
软化水设备的核心是钠型阳离子交换树脂，反应方程式：2R-Na + Ca²⁺ → R₂-Ca + 2Na⁺。水流通过树脂层时，硬度离子（Ca²⁺/Mg²⁺）被逐层吸附，Na⁺ 进入水中。
1. 反应发生在树脂颗粒表面
接触时间决定反应深度。水流从树脂层顶部进入，先经过上层”新鲜”树脂（吸附容量充足），再到下层”老化”树脂（容量接近饱和）。如果树脂层太薄，下层树脂提前穿透，硬度离子直接漏出——这就是 5 cm 高度差导致硬度超标 40% 的物理原因。
2. 最后 20% 树脂承担 50% 交换任务
根据离子交换平衡曲线，树脂层高度对硬度的去除率呈非线性关系。0-80% 高度区间去除率从 99% 降到 95%（缓慢下降），最后 20% 区间要从 95% 升到 99.6%（陡峭爬升）。换言之，缩短 5 cm 看似只丢了 6.25% 高度，实际可能丢掉 30% 的安全裕量。
二、树脂层高度的硬公式
工程上树脂层最低高度的计算公式：
H_min = Q × (C_in – C_out) / (q × ρ)
其中 Q 为周期制水量（m³），C_in / C_out 为进出水硬度（mmol/L），q 为树脂工作交换容量（mol/m³），ρ 为树脂堆积密度（kg/m³）。以 001×7 强酸阳树脂为例，q 取 1000 mol/m³，ρ 取 850 kg/m³。
实测计算：周期制水 50 m³，进水硬度 8 mmol/L，产水 0.03 mmol/L，则：
H_min = 50 × (8 – 0.03) / (1.0 × 0.85) ≈ 469 mm
这只是理论下限。工程上要加 30-50% 安全余量，对应实际装填高度 600-700 mm。某锅炉补水项目设计高度 800 mm 已经偏保守，但现场装到 750 mm 仍偏离设计值 6.25%，恰好踩在硬度超标率快速上升的拐点上。
三、3 个被忽略的隐形参数
1. 进水硬度波动（季节性 ±50%）
软化水设备调试时按”原水硬度 8 mmol/L”设计，但实际运行中地下水源硬度随季节波动 2-4 mmol/L，地表水源暴雨后硬度下降 30-50%。当原水硬度突然降到 2 mmol/L 时，设备看起来”工作良好”；一旦硬度回升到 10 mmol/L 而操作员没及时调整再生周期，树脂层高度不足的设备会立刻出现硬度穿透。某化工厂夏季原水硬度从 6 mmol/L 升到 11 mmol/L，因未调整再生频率，出水硬度从 0.02 飙升到 0.6 mmol/L（超标 20 倍），锅炉给水硬度飙升导致省煤器结垢，3 个月后被迫停车酸洗，损失超过 80 万元。
2. 再生液浓度与流速
标准再生工艺要求 NaCl 浓度 8-10%，再生液流速 3-5 m/h。浓度低于 8% 时再生度不足（树脂仍带部分 Ca²⁺），浓度高于 12% 时树脂易板结（NaCl 析出堵塞孔隙）。流速过快则再生液接触时间不够（应 ≥ 30 min），过慢则再生液中 Ca²⁺ 反向扩散。快速自检：再生液比重应在 1.05-1.07 之间（对应 8-10% NaCl），比重低于 1.04 或高于 1.08 都要重新配制。
3. 反洗流速与树脂层压实度
反洗是保证树脂层不板结的关键步骤。反洗流速应控制在 12-15 m/h（使树脂膨胀 50-80%），时间 10-15 min。某项目为节水将反洗时间缩到 5 min，运行 3 个月后树脂层顶部板结，硬度去除率从 99.6% 跌到 92%。自检方法：取样观察反洗排水，应有可见的颗粒物（悬浮杂质、破碎树脂）排出。如果反洗排水始终澄清，可能是反洗强度不足或反洗时间不够。
四、验收红线：3 条硬指标
1. 出水硬度 ≤ 0.03 mmol/L（GB/T 18300）
调试期连续 72 小时监测，每 2 小时取样一次，任何一次超标都视为不合格。同步记录进水硬度和流量，对应计算周期制水量。
2. 树脂层高度偏差 ≤ ±20 mm
装填阶段用刻度尺实测罐体内树脂层高度（罐体侧面有标尺），实测值与设计值偏差超过 2 cm 视为安装不合格，必须重新装填。这一步经常被施工方跳过——树脂按重量交货，但装填高度才是决定出水水质的关键。
3. 周期制水量达到设计值 90% 以上
按设计再生周期连续运行 3 个周期，第 3 周期实际制水量不低于设计值的 90%。低于 90% 说明树脂工作交换容量未达标或系统存在泄漏/偏流，必须查罐体内部布水器、进出水阀门是否泄漏。
结语
软化水设备的”隐形坑”集中在树脂层。树脂装矮 5 cm 看起来是小事，但叠加进水硬度波动、再生浓度偏差、反洗不足等 3 个隐形参数后，出水硬度超标率会从 5% 飙到 40%——这种事故的代价不是几袋树脂，而是整套锅炉或 RO 系统的提前失效。在调试阶段就把 3 条红线卡死，比事后检修省 10 倍成本。
