一、超纯水 TOC 卡 10ppb，问题往往出在最后一段管路
半导体晶圆清洗对超纯水 TOC 的要求是 ≤10 ppb（部分先进制程要求 ≤5 ppb）。但实际项目里，RO + EDI + UV + 抛光混床全配齐，验收时 TOC 仍然卡在 10-15 ppb 下不去——绝大多数项目栽在了「最后一段管路」上，而不是主设备本身。

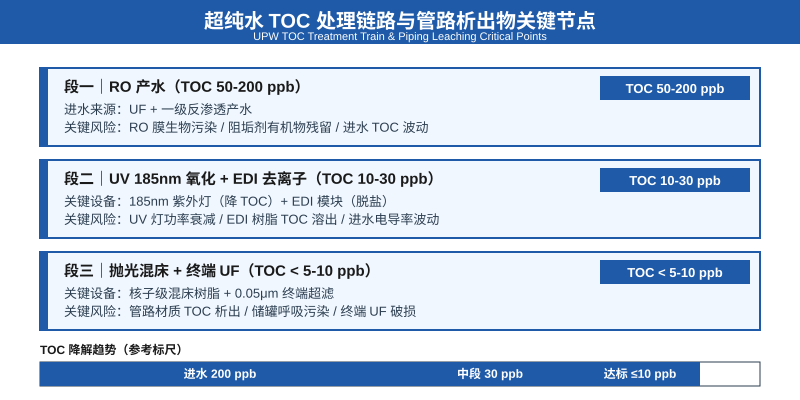

从全链路视角看：段一（RO 产水）TOC 通常 50-200 ppb，段二（UV 185nm 氧化 + EDI 去离子）能降解到 10-30 ppb，段三（抛光混床 + 终端 UF）应该 ≤10 ppb。但实际段三 TOC 超标的案例里，约 80% 的根因不在抛光混床或终端 UF，而在它们之间的管路、阀门、储罐这些”配角”上。
二、段三的 3 个隐形参数
1. 管路材质 TOC 析出（PVDF vs PP-R vs 不锈钢）
PVDF（聚偏氟乙烯）是超纯水终端管路的首选材质，TOC 析出速率 < 5 ppb/m，几乎可以忽略。但很多项目为了省钱用 PP-R（无规共聚聚丙烯）管路，这种材质在 25℃ 以上长期浸泡会持续析出低分子有机物，使段三 TOC 长期偏高 5-15 ppb。304/316 不锈钢在超纯水中（电阻率 18.2 MΩ·cm）会缓慢溶出微量金属离子和有机杂质，反而把 TOC 抬高 10-50 ppb——这恰恰违背了"高纯水用不锈钢"的直觉。
2. 管路焊接与密封方式
对接焊（butt fusion）的焊缝比承插焊（socket fusion）更平滑致密，TOC 析出低 3-5 倍。如果现场用了普通 PP-R 焊条或不洁净的热熔工艺，焊点处会成为持续的”有机物释放源”，即使主管路材质达标也救不回段三 TOC。法兰连接处的密封圈（EPDM/PTFE/Viton）也会缓慢析出增塑剂和低聚物——一个 DN50 法兰每天可能析出 0.2-0.5 ppb 的 TOC，多个法兰叠加就明显超标。
3. 终端储罐的呼吸污染
终端储罐如果直接通大气或仅装普通呼吸阀，每天 2-4 次的”呼吸循环”会把空气中的 VOC（苯、甲苯、乙醇等）带入超纯水中，单次呼吸带入 0.5-2 ppb TOC。解决办法是 N2 吹扫（氮封）+ 密封呼吸阀 + TOC 在线监测三件套。某 12 英寸晶圆厂的案例显示，仅”加装 N2 吹扫”一项就让段三 TOC 从 12 ppb 降到 5 ppb。
三、真实案例：东南亚某生态度假村超纯水系统改造
印尼巴厘岛乌布某生态度假村（日产 80 m³ 超纯饮用水）采用 UF + RO + EDI + UV + 矿化的完整工艺，TOC 设计值 < 50 ppb。系统建成后第一周，TOC 反复卡在 12-15 ppb 下不去，远高于设计预期。
逐段排查发现三个问题：① EDI 出口到终端储罐之间用了约 30 米 PP-R 管路（本应为 PVDF）；② 储罐呼吸阀未配 N2 吹扫，直接通大气；③ 抛光混床树脂初次冲洗时间不足（按规范应冲洗至出水 TOC < 10 ppb 才开始计产水）。
改造方案：将 30 米 PP-R 管路全部更换为 PVDF，储罐加装 N2 吹扫和密封呼吸阀，混床树脂延长冲洗至出水 TOC ≤5 ppb。改造后系统稳定运行 18 个月，TOC 长期 ≤5 ppb，达到半导体晶圆清洗级水质要求，同时通过度假村的 Green Globe 金级认证。
五、超纯水设备的工艺整合能力
针对半导体、光伏、面板、制药等行业对超纯水 TOC 的严苛要求，完整的工艺链整合是关键——而不是单一设备的性能比拼。具备 UF + RO + EDI + UV + 抛光混床的全套工艺设计能力，同时在终端管路采用 PVDF 集成、储罐配 N2 吹扫密封、TOC 在线监测（带数据记录），电阻率稳定达到 18.2 MΩ·cm，TOC 长期 ≤5 ppb 的项目交付能力，这正是判断一套超纯水系统能否长期稳定达标的分水岭。
