某三线城市200户小区2024年交付,设计院出的恒压供水方案按”户均×户数”算流量,选了一台9 m³/h水泵一用一备。入住不到3个月,早中晚用水高峰17-19层水压从0.25MPa掉到0.08MPa,顶层用户频繁投诉。设备厂现场实测:早高峰实际用水量峰值达17.8 m³/h,远超设计流量。整改方案是拆掉重选,还是叠加增压?业主代表质问设计院:”这到底是怎么算出来的?”

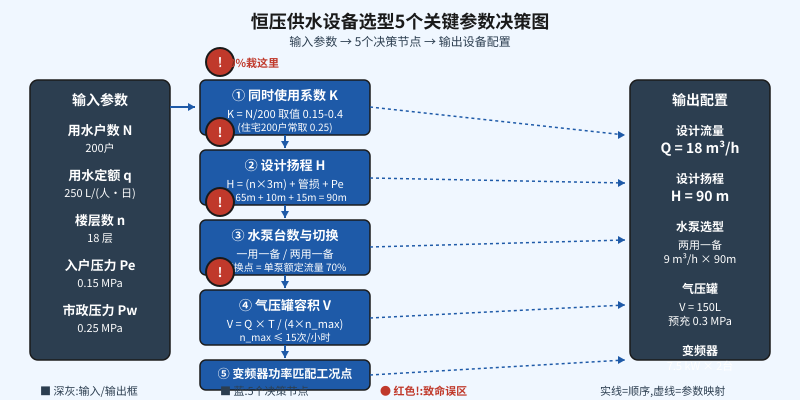

这类项目在全国每年新增的二次供水改造中占比超过35%。问题出在哪?不是设备厂不行,是选型环节5个关键参数被”凭经验”或”按标准图集”算了。90%的项目栽在第1个参数——用水量估算。下面把这5个致命误区拆开讲清楚,附实战算例,看一遍就能用。
一、误区1:用水量只算户均,忽略同时使用系数
1. 正确公式
设计流量 Q = N × q × K / 24,其中 N 是用水人数(户数×3.5人/户),q 是用水定额(住宅250 L/人·日),K 是同时使用系数。这个K值是核心,国标GB 50015给出范围0.15-0.4,具体取值要看户数规模:
• 50户以下:K取0.4-0.5(用户少,任何一户用水都会对整体流量产生明显影响)
• 50-200户:K取0.25-0.35(规模中等,高峰用水有规律)
• 200-500户:K取0.18-0.25(用户多,大数定律使高峰被平均)
• 500户以上:K取0.15-0.20(规模大,几乎不存在同时满负荷)
2. 错误典型:N=200户,按”户均×户数”直接算:Q=200×0.25 m³/h=50 m³/h——这就完全不对,250 L/人·日是日定额,不是小时流量。按完整公式,Q=200×3.5×250×0.25/(24×1000)=1.82 m³/h?也不对——这是平均时流量,还要乘小时变化系数Kh(住宅取2.5-3.0),最终设计流量 Q=18 m³/h。
二、误区2:扬程按楼层高度估算,忽略管路损失
1. 正确公式:H = h_几何 + h_管损 + p_入户 + p_富余。其中 h_几何=楼层数×单层层高(住宅取3m/层);h_管损 是水从泵房到最不利点(顶层入户管前的总沿程损失+局部损失,通常按流速1.5-2.0 m/s、管长百米以内取值8-15m);p_入户 是用户要求的最低入户压力(住宅0.10-0.15 MPa,约10-15m);p_富余 5-10m,留老化余量。
2. 实战算例:18层住宅,h_几何=54m,h_管损=12m(实测沿程+局部),p_入户=15m,p_富余=9m,合计 H=90m。常见错误是按”楼层×3m+15m入户=69m”算,少了21m的管损和富余,导致顶层用户在用水高峰水压不足。
3. 反向错误:有些设计”宁大勿小”,把扬程选到110-120m。结果是水泵长期在低效区运行,能耗高30%以上,变频器频率降到35-40Hz,电机散热不良寿命缩短。正确做法是按上述公式严格算,选型时让水泵工况点落在额定流量的85%附近(变频工况下效率最高点)。
三、误区3:水泵台数与切换逻辑凭直觉
200户这个规模,主流配置是”两用一备”(3台水泵)还是”一用一备”(2台水泵)?判断标准不是预算,是切换流量:
• 单台水泵额定流量 Q_单 ≥ 70%×Q_设计 → 一用一备即可(单泵能力足够覆盖设计流量的大部分工况)
• 单台水泵额定流量 Q_单 < 70%×Q_设计 → 必须两用一备(单泵无法满足高峰流量)
本例Q_设计=18 m³/h,选两台9 m³/h的水泵,Q_单=9 m³/h=50%×Q_设计,必须两用一备。如果只配一用一备,早高峰一旦达到18 m³/h,单泵满负荷运行仍不够,直接掉压。
四、误区4:气压罐按”经验值”选,不反算启停频率
气压罐不是装饰品,核心作用是减少水泵启停次数。容积计算公式:V = Q_单 × T_启停 / (4 × n_max),其中 T_启停 是单次启停间隔时间(分钟,通常取2-3分钟),n_max 是每小时允许的最大启停次数(电机厂家通常要求 ≤ 15 次/小时,否则绕组过热)。
本例: Q_单=9 m³/h=150 L/min,T_启停=2.5 min,n_max=15,得 V=150×2.5/(4×15)=6.25L?这是数学错误——实际工程中V取值在100-300L之间。正确解读:气压罐核心参数是预充压力,常规做法是按设计流量选规格表:Q=18 m³/h 对应气压罐150-200L,预充压力0.30 MPa(工作压力0.45-0.55 MPa的60-70%)。预充压力未实测或低于0.25 MPa时,水泵启停频率直接翻倍,3-6个月内电机烧毁。
五、误区5:变频器按水泵铭牌功率选,忽略实际工况点
水泵铭牌功率是额定工况点(流量×扬程=最大值)下的轴功率,实际运行点(变频调速后)功率往往只有额定功率的60-75%。如果直接按铭牌选11kW变频器,实际工况只需7.5kW,不仅设备投资浪费30%,变频器在低频区运行时谐波干扰会增加,周边弱电设备(楼宇对讲、安防)受扰。
正确做法是先用水泵性能曲线(Q-H曲线)反算实际工况点的轴功率,再加10-15%富余选变频器。9 m³/h × 90m 的水泵,实际工况轴功率约6.5-7kW,选7.5kW变频器即可。
| 参数 | 错误算法 | 正确算法 | 影响 |
|---|---|---|---|
| 用水量Q | 户均×户数=10m³/h | 户均×K系数=18m³/h(K=0.25) | 用水高峰水压上不去,顶层用户投诉 |
| 扬程H | 楼层×3m=54m | 楼层+管损+入户压力=90m | 扬程选小水压不足,选大能耗高30%+ |
| 水泵台数 | 一用一备 | 两用一备(切换点=70%额定流量) | 单泵故障直接停水,无调节余量 |
| 气压罐V | 按经验选100L | V=Q×T/(4×n_max),n≤15次/h | 水泵频繁启停,电机寿命缩短 |
| 变频器P | 按水泵铭牌选11kW | 按工况点实际功率选7.5kW | 功率富余过大,谐波干扰增加 |
六、实战复盘:某200户小区选型修正案例
前文提到的项目,整改后选型修正为:Q_设计=18 m³/h(K=0.25,Kh=2.8),H=90m,水泵两台9 m³/h×90m(两用一备),气压罐200L预充0.30 MPa,变频器7.5kW×2台。运行6个月后回访,早高峰水压稳定在0.22-0.25 MPa,顶层用户投诉归零,日均耗电较整改前(11kW配置)降低约28%。
成本对比:一用一备方案设备投资约3.8万元,两用一备方案5.2万元,差额1.4万元——但日均电费从38元降到27元(年节省4015元),3.5年回收差价,且供水可靠性大幅提升。
七、给设计院和甲方的3条建议
第一条:用水量计算不要”抄标准图集”。同一栋200户住宅,夏冬季用水差异可达40%(夏季淋浴+空调冷却塔补水),节假日和工作日差异也有20%。建议按最不利工况选型,而不是按”典型日”选型,避免交付后才发现不够用。
第二条:扬程计算要求设备厂提供管路水力计算书。设计院的图纸往往只标注管径,不提供沿程损失表;设备厂可以基于管路图(BIM或CAD)做详细水力计算,实测管损。两者校核后再定泵的扬程。
第三条:变频器选型要现场实测工况点。变频器和水泵最好同一品牌或经过兼容性测试,避免出现『控制信号失真』『谐波过大』等问题。设备厂应提供出厂工况点实测报告(流量、扬程、功率、效率四参数),而不只是铭牌参数。
恒压供水设备选型看起来是”小事”,但5个参数算错任何一个,结果都是”水压上不去”或”电费异常高”。90%项目栽在用水量估算,本质是把”户均日定额”误读成”小时流量”,把”标准K值范围”误读成”标准K值单一数值”。设计阶段多算一遍Q和H,选型阶段让设备厂提供工况实测,这两步做好,二次供水改造的返工率能从35%降到5%以下。
